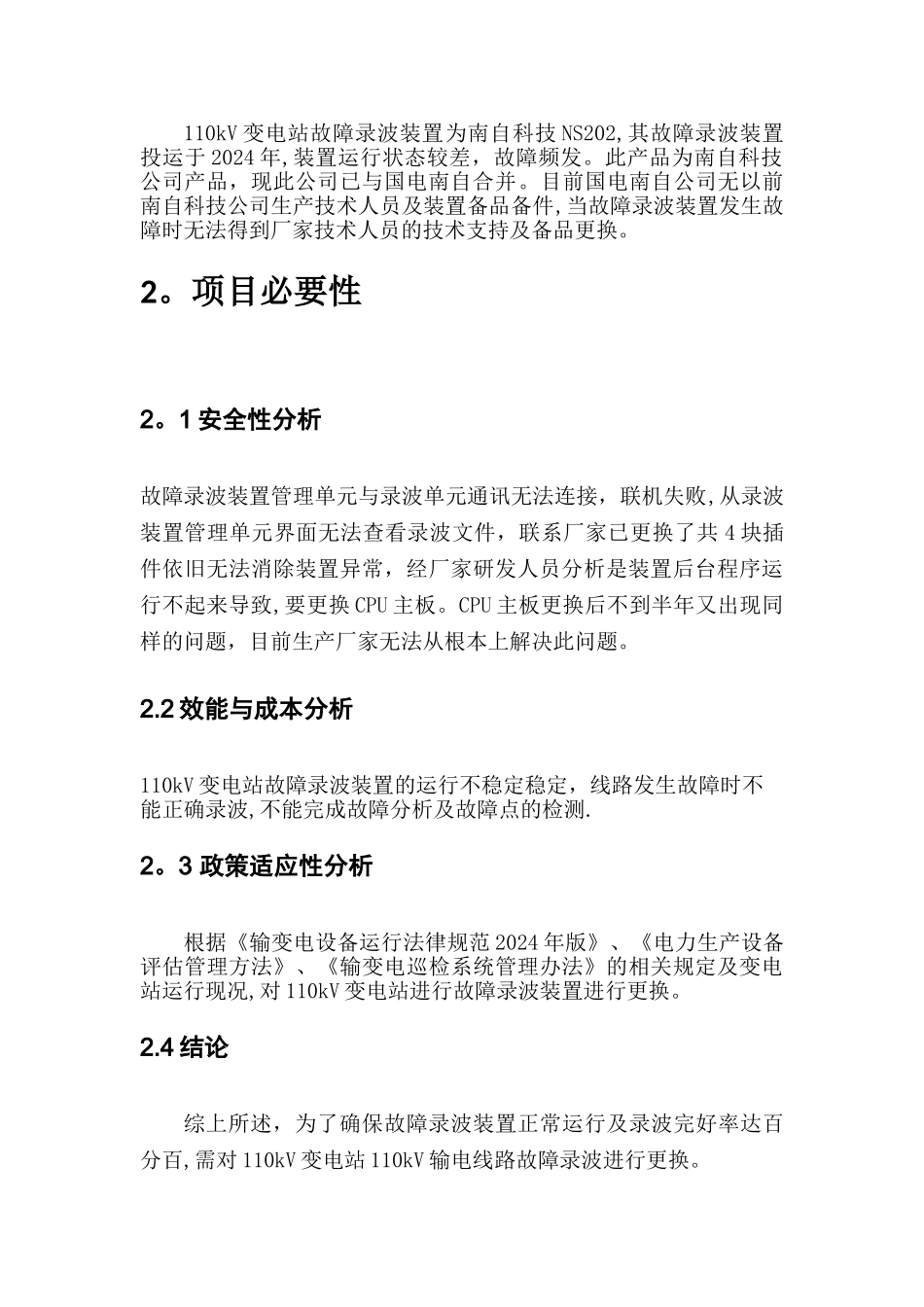

110kV 变故障录波装置改造项目可行性讨论报告说明书(收口)项目名称：110kV 变故障录波装置改造项目单位：编制单位：二零一四年八月批 准：审 核：校 核：编 制:目 录1.工程概述 51。1 编制依据 21。2 工程现状 22.项目必要性 32。1 安全性分析 32。2 效能与成本分析 32.3 政策适应性分析 32.4 结论 32.5 项目预期目标、依据及经济技术原则 42。6 可研范围和规模 53。项目技术方案 53.1 故障录波 54。项目拟拆除设备 65。主要设备材料清表 65.1 编制说明 65.2 主要设备材料表 66．工程实施计划 66.1 外部环境落实条件 66。2 施工过渡措施 76。3 工程实施计划安排 77．投资估算 77。1 概述 77。2 编制原则和依据 77.3 投资估算 88。 附件 88。1 附件一：主要拟拆除设备再使用可行性讨论报告 88。2 附件二：拟拆除设备清单 88。3 附件三：估算书 81.工程概述1。1 编制依据1.1。1 DL/T 5218《220kV～500kV 变电所设计技术规程》1.1。2 DL/T 5352《高压配电装置设计技术规程》1。1。3 家电网公司《电缆敷设典型设计技术导则》修订版1.1。4《青海电力系统调度规程》1。1。5 DL/T 5222 《导体和电器选择设计技术规定》1。1。6 DL/T 5136《火力发电厂、变电所二次接线设计技术规程》1.1。7 GB/T 50065—《沟通电气装置的接地设计法律规范》1。1。8 《十八项电网重大反事故措施》（修订版）(国家电网生〔2024〕352 号）1.1。9 现场收集的资料。1。2 工程现状1.2.1 变电站规模110kV 变电站于 2024 年 6 月正式投入运行； 变电站位于 县 镇。目前，110KV 变电站电压等级为三级：110kV/35kV/10kV。主变容量为 2×20000KVA，110Kv 主接线为单母线分段接线，出线 2回；35kV 主接线为单母线分段接线,出线 2 回;10kV 主接线为单母线分段接线，出线 10 回.1。2.2 变电站设备概况110kV 变电站故障录波装置为南自科技 NS202,其故障录波装置投运于 2024 年,装置运行状态较差，故障频发。此产品为南自科技公司产品，现此公司已与国电南自合并。目前国电南自公司无以前南自科技公司生产技术人员及装置备品备件,当故障录波装置发生故障时无法得到厂家技术人员的技术支持及备品更换。2。项目必要性2。1 安全性分析故障录波装置管理单元与录波单元通讯无法连接，联机失败,从录波装置管理单元界面无法查看录波文件，联系厂家已更换了共 4 块插件依旧无法消除装置异常...
