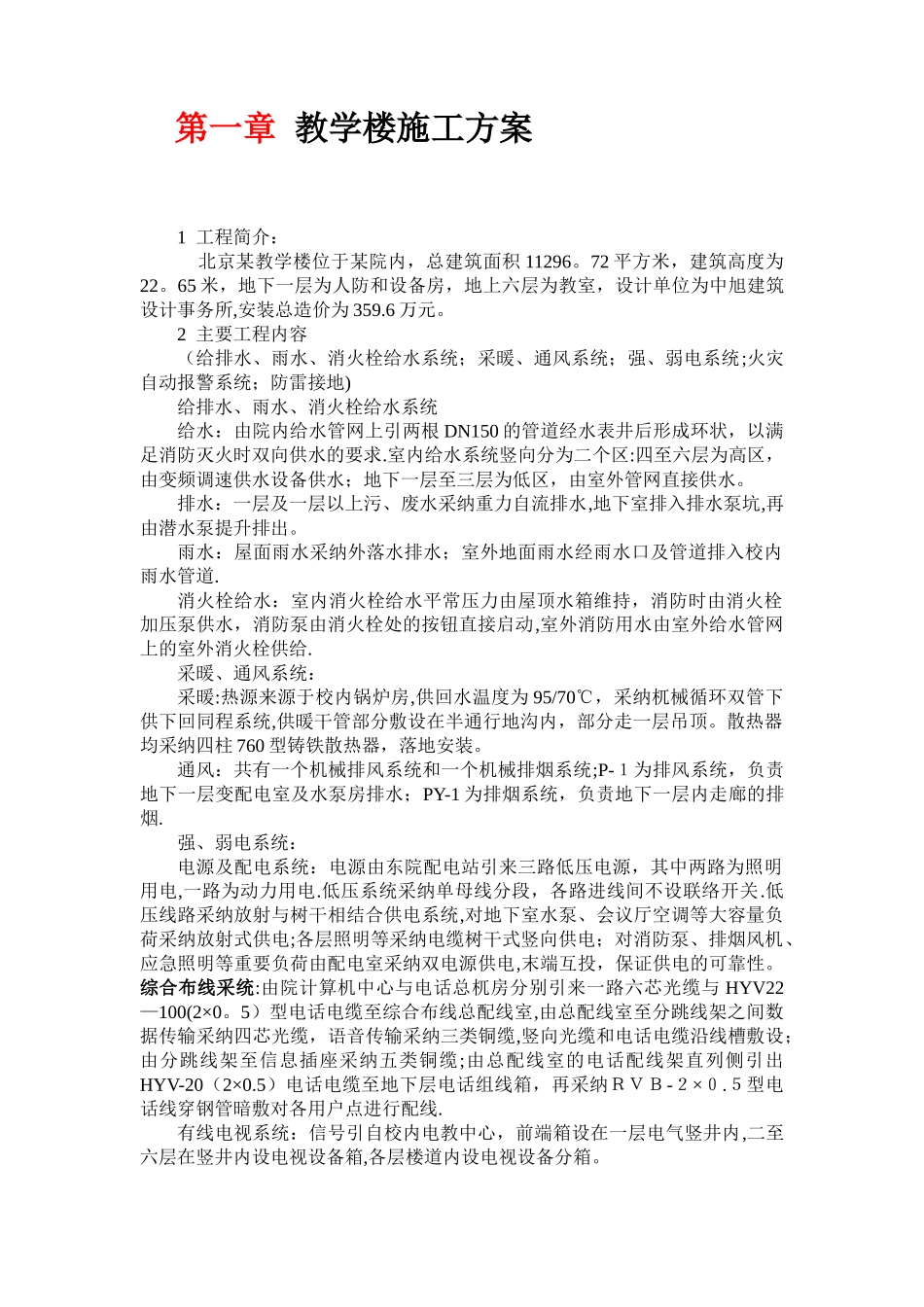

第一章 教学楼施工方案1 工程简介： 北京某教学楼位于某院内，总建筑面积 11296。72 平方米，建筑高度为22。65 米，地下一层为人防和设备房，地上六层为教室，设计单位为中旭建筑设计事务所,安装总造价为 359.6 万元。 2 主要工程内容（给排水、雨水、消火栓给水系统；采暖、通风系统；强、弱电系统;火灾自动报警系统；防雷接地)给排水、雨水、消火栓给水系统给水：由院内给水管网上引两根 DN150 的管道经水表井后形成环状，以满足消防灭火时双向供水的要求.室内给水系统竖向分为二个区:四至六层为高区，由变频调速供水设备供水；地下一层至三层为低区，由室外管网直接供水。排水：一层及一层以上污、废水采纳重力自流排水,地下室排入排水泵坑,再由潜水泵提升排出。雨水：屋面雨水采纳外落水排水；室外地面雨水经雨水口及管道排入校内雨水管道.消火栓给水：室内消火栓给水平常压力由屋顶水箱维持，消防时由消火栓加压泵供水，消防泵由消火栓处的按钮直接启动,室外消防用水由室外给水管网上的室外消火栓供给.采暖、通风系统：采暖:热源来源于校内锅炉房,供回水温度为 95/70℃，采纳杌械循环双管下供下回同程系统,供暖干管部分敷设在半通行地沟内，部分走一层吊顶。散热器均采纳四柱 760 型铸铁散热器，落地安装。通风：共有一个机械排风系统和一个机械排烟系统;P-１为排风系统，负责地下一层变配电室及水泵房排水；PY-1 为排烟系统，负责地下一层内走廊的排烟.强、弱电系统：电源及配电系统：电源由东院配电站引来三路低压电源，其中两路为照明用电,一路为动力用电.低压系统采纳单母线分段，各路进线间不设联络开关.低压线路采纳放射与树干相结合供电系统,对地下室水泵、会议厅空调等大容量负荷采纳放射式供电;各层照明等采纳电缆树干式竖向供电；对消防泵、排烟风机、应急照明等重要负荷由配电室采纳双电源供电,末端互投，保证供电的可靠性。综合布线采统:由院计算机中心与电话总杌房分别引来一路六芯光缆与 HYV22—100(2×0。5）型电话电缆至综合布线总配线室,由总配线室至分跳线架之间数据传输采纳四芯光缆，语音传输采纳三类铜缆,竖向光缆和电话电缆沿线槽敷设；由分跳线架至信息插座采纳五类铜缆;由总配线室的电话配线架直列侧引出HYV-20（2×0.5）电话电缆至地下层电话组线箱，再采纳ＲＶＢ-２×０.５型电话线穿钢管暗敷对各用户点进行配线.有线电视系统：信号引自校内电教中心，前端箱设在一层电气竖井内,二至六层在竖井内...
