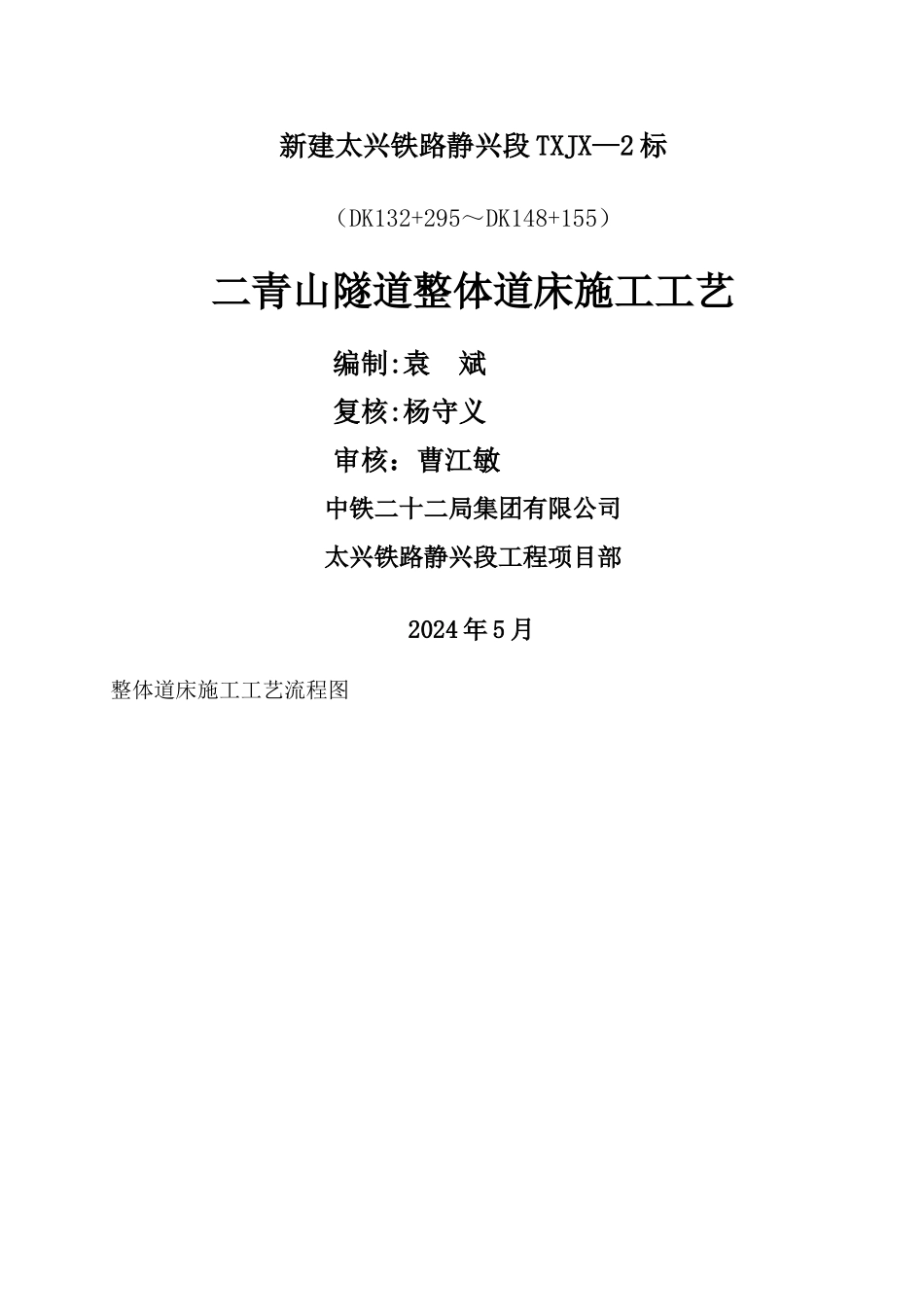

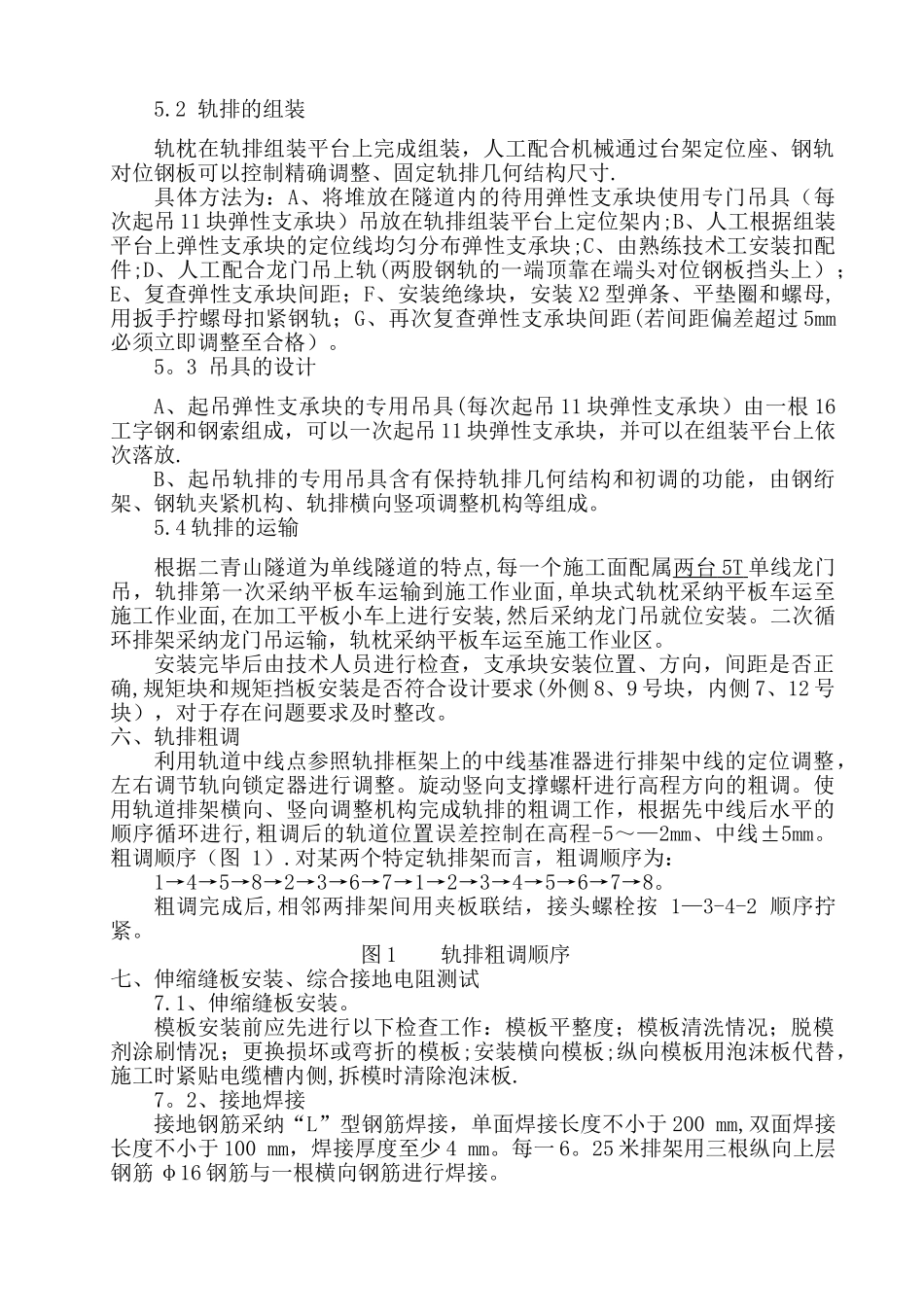

新建太兴铁路静兴段 TXJX—2 标(DK132+295~DK148+155)二青山隧道整体道床施工工艺编制:袁 斌复核:杨守义审核:曹江敏中铁二十二局集团有限公司太兴铁路静兴段工程项目部2024 年 5 月整体道床施工工艺流程图一、三级施工精密控制网布设、测量和复测CPIII 精密控制网由设计院测绘组进行布设和测量,施工单位对 CPIII成果进行复测,在满足隧道施工要求后再用 CPIII 成果进行指导无砟轨道施工.二、施工准备1、工作面清理、凿毛仰拱面在无砟轨道施工前,对底板进行凿毛处理,清理洁净,凿毛完毕后由 1 人持高压水枪,2 人使用清扫工具配合清洗底板,保证底板顶面无杂物,洁净洁净,无积水.现场由技术人员进行检查基地是否清理洁净,有无杂物、积水。不符合要求的必须重新进行清理。2、钢筋笼组装钢筋笼在洞外组装,采纳全站仪以 6。25m 每单元在洞外放样出标准尺寸,根据图纸上钢筋笼图纸,将钢筋笼加工模具根据指定位置安放好。每个工作面布置 2 个钢筋笼模具。根据设计图纸,横纵、纵向钢筋采纳 φ16 螺纹钢,横向间距 25cm,纵向中间 5 根间距 19cm,两边间距 21。75cm。布置完毕后安装绝缘卡,要求每一与纵向连接处都有绝缘卡。在钢筋笼模具处,先安放下层钢筋,然后先在纵向钢筋交叉点处位置安装上绝缘卡,等整根钢筋绝缘卡安装完毕后,再安放横向钢筋,然后通过绝缘卡和纵向钢筋进行连接。下层钢筋安装完毕后,在安放上层钢筋,上层钢筋直接在钢筋笼模具上进行安放,然后通过绝缘卡连接,上层钢筋与下层钢筋由架立钢筋通过绝缘卡进行连接.全部安装完毕后,绝缘处上塑料扎丝,由技术人员进行检查钢筋尺寸,规格,钢筋笼安装有无漏项,钢筋是否存在搭接不绝缘现象,对于存在问题及时安排工人进行整改.三、道床板中线、高程放样 测量班根据 CPIII 成果进行放样,每板道床接头处放样一个线路中点,然后在相应里程处的电缆槽两侧上放样出轨面高程,由红油漆标识在电缆槽侧壁上。四、钢筋笼运输、安装钢筋笼由运输车运进工作面处,由龙门吊进行吊装至指定位置(两个线路中点之间).钢筋笼安放完毕后由技术人员进行检查,绝缘卡扣是否有脱落,勾筋是否掉落,对于存在问题及时安排工人进行整改,直到满足要求.五、支承块运输,轨排架组装、安放使用 6.25m 轨排架组装轨排,轨排组装场设置在隧道内,每一施工作业区设置 1 个移动轨排组装平台,组装好的轨排,用龙门吊根据轨枕位置安装轨排。5.1 轨排组装平台的制作移动式轨排组装平台可...
