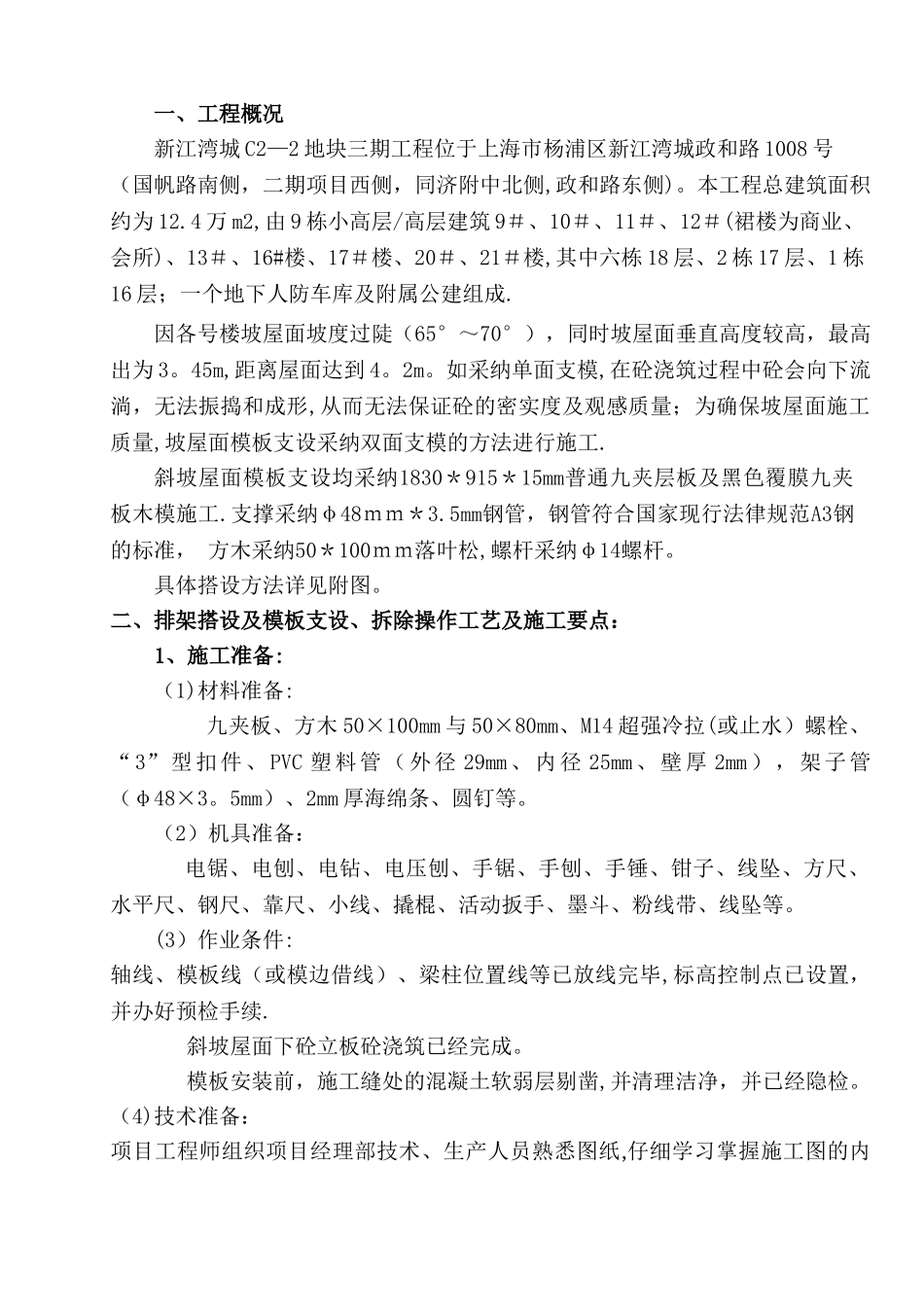

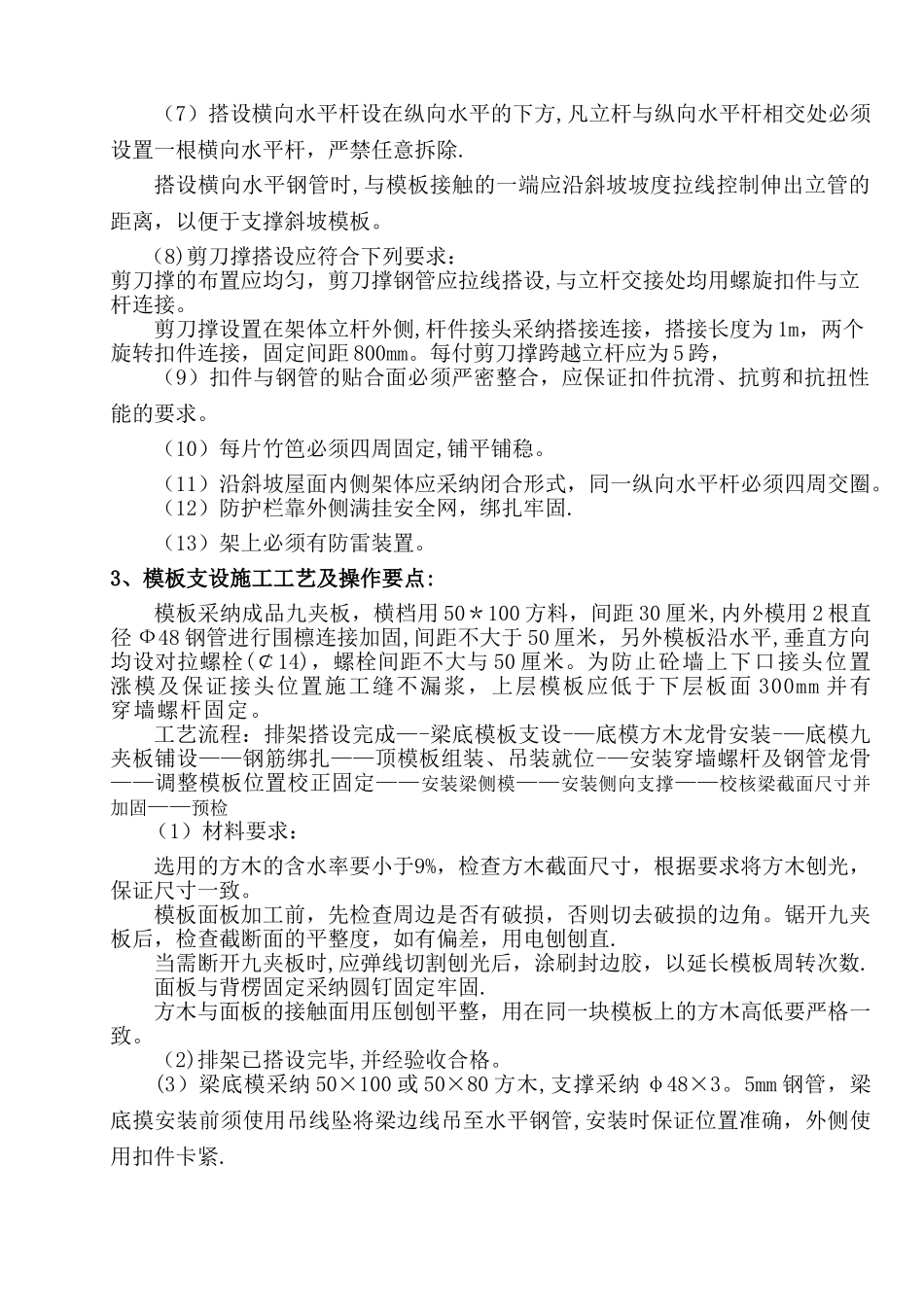

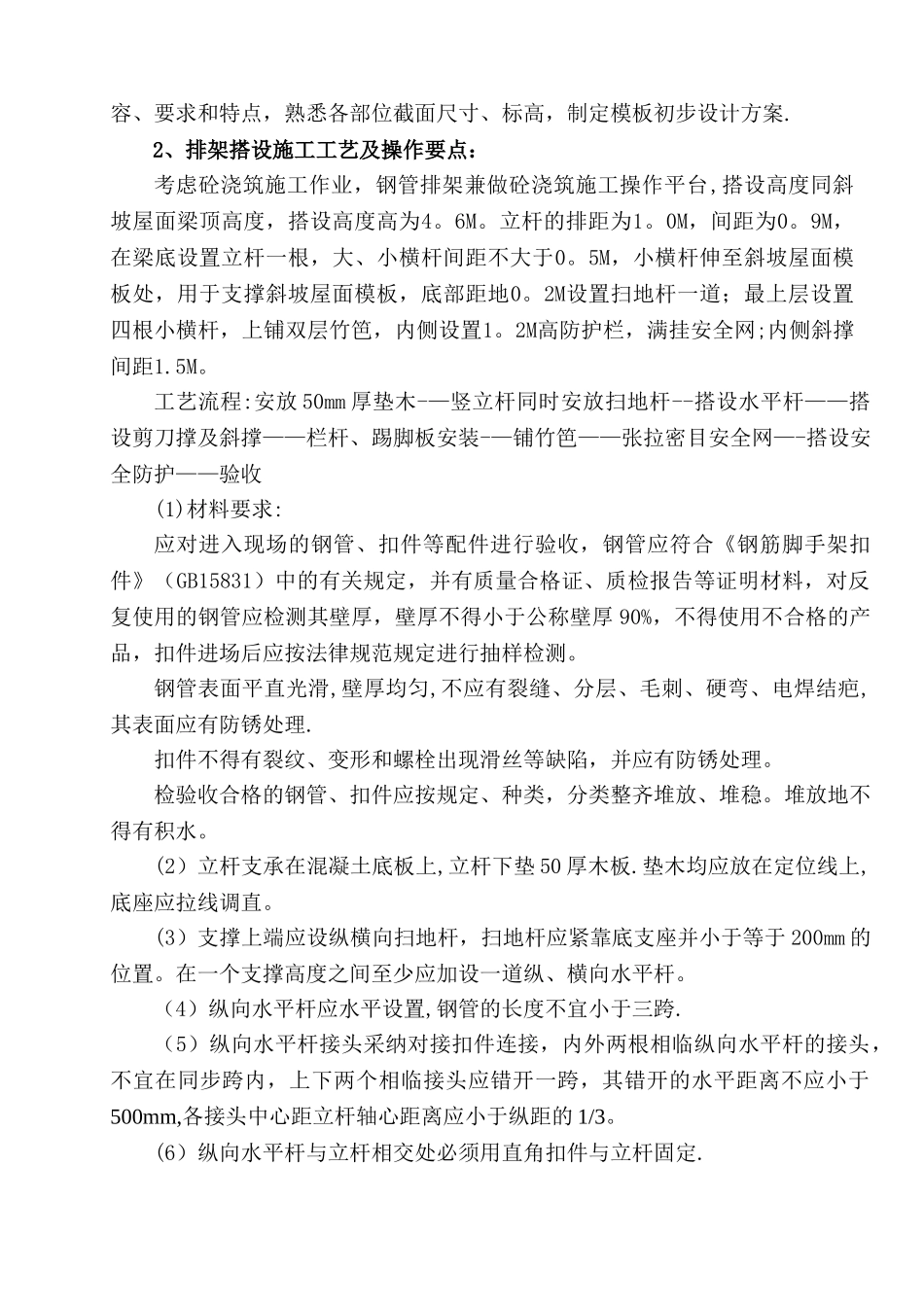

一、工程概况新江湾城 C2—2 地块三期工程位于上海市杨浦区新江湾城政和路 1008 号(国帆路南侧,二期项目西侧,同济附中北侧,政和路东侧)。本工程总建筑面积约为 12.4 万 m2,由 9 栋小高层/高层建筑 9#、10#、11#、12#(裙楼为商业、会所)、13#、16#楼、17#楼、20#、21#楼,其中六栋 18 层、2 栋 17 层、1 栋16 层;一个地下人防车库及附属公建组成.因各号楼坡屋面坡度过陡(65°~70°),同时坡屋面垂直高度较高,最高出为 3。45m,距离屋面达到 4。2m。如采纳单面支模,在砼浇筑过程中砼会向下流淌,无法振捣和成形,从而无法保证砼的密实度及观感质量;为确保坡屋面施工质量,坡屋面模板支设采纳双面支模的方法进行施工.斜坡屋面模板支设均采纳1830*915*15mm普通九夹层板及黑色覆膜九夹板木模施工.支撑采纳φ48mm*3.5mm钢管,钢管符合国家现行法律规范A3钢的标准,方木采纳50*100mm落叶松,螺杆采纳φ14螺杆。具体搭设方法详见附图。二、排架搭设及模板支设、拆除操作工艺及施工要点:1、施工准备:(1)材料准备:九夹板、方木 50×100mm 与 50×80mm、M14 超强冷拉(或止水)螺栓、“3”型扣件、PVC 塑料管(外径 29mm、内径 25mm、壁厚 2mm),架子管(φ48×3。5mm)、2mm 厚海绵条、圆钉等。(2)机具准备: 电锯、电刨、电钻、电压刨、手锯、手刨、手锤、钳子、线坠、方尺、水平尺、钢尺、靠尺、小线、撬棍、活动扳手、墨斗、粉线带、线坠等。(3)作业条件:轴线、模板线(或模边借线)、梁柱位置线等已放线完毕,标高控制点已设置,并办好预检手续.斜坡屋面下砼立板砼浇筑已经完成。模板安装前,施工缝处的混凝土软弱层剔凿,并清理洁净,并已经隐检。(4)技术准备:项目工程师组织项目经理部技术、生产人员熟悉图纸,仔细学习掌握施工图的内容、要求和特点,熟悉各部位截面尺寸、标高,制定模板初步设计方案.2、排架搭设施工工艺及操作要点:考虑砼浇筑施工作业,钢管排架兼做砼浇筑施工操作平台,搭设高度同斜坡屋面梁顶高度,搭设高度高为4。6M。立杆的排距为1。0M,间距为0。9M,在梁底设置立杆一根,大、小横杆间距不大于0。5M,小横杆伸至斜坡屋面模板处,用于支撑斜坡屋面模板,底部距地0。2M设置扫地杆一道;最上层设置四根小横杆,上铺双层竹笆,内侧设置1。2M高防护栏,满挂安全网;内侧斜撑间距1.5M。工艺流程:安放 50mm 厚垫木-—竖立杆同时安放扫地杆--搭设水平杆——搭设剪刀撑及斜撑——...
