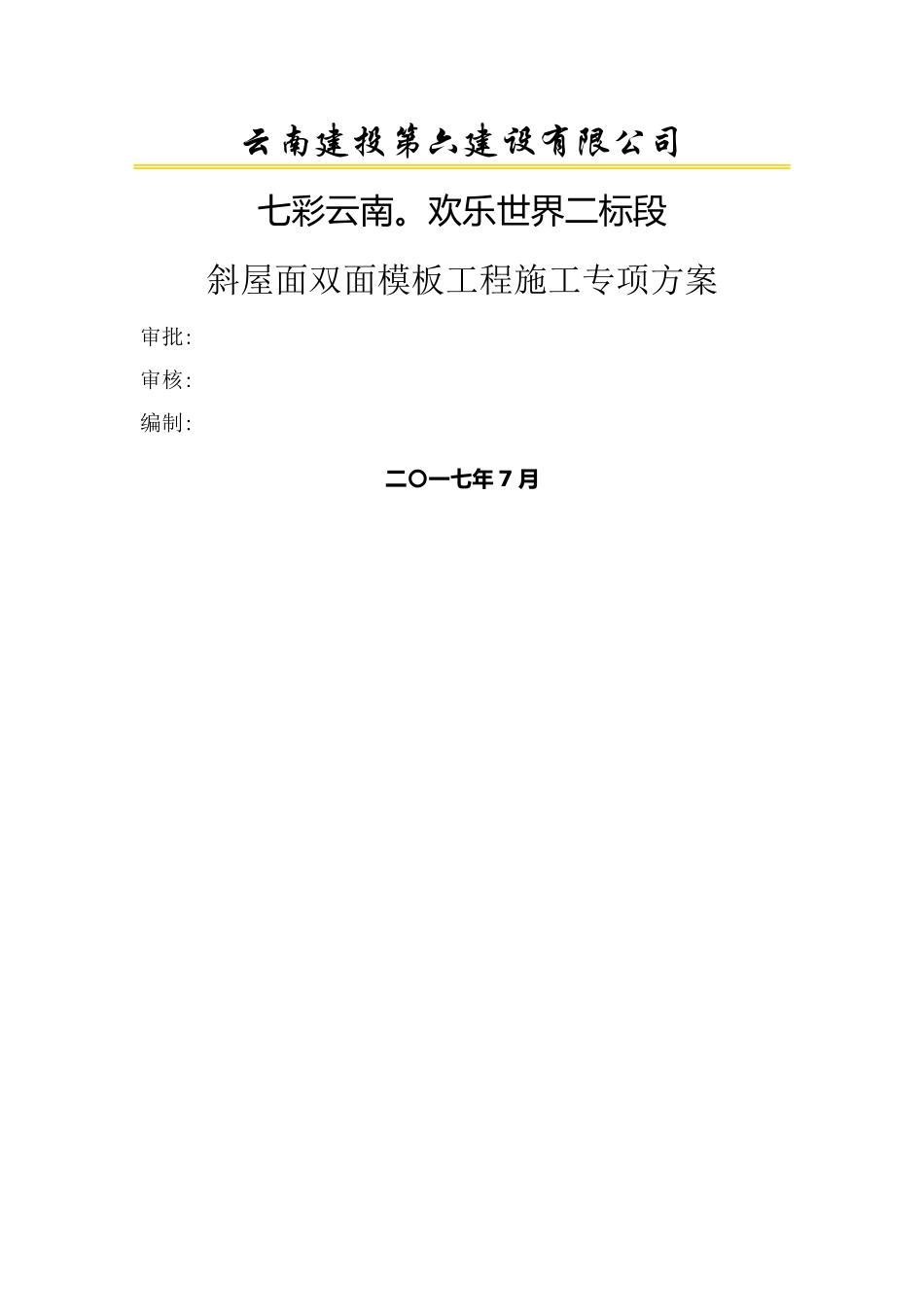

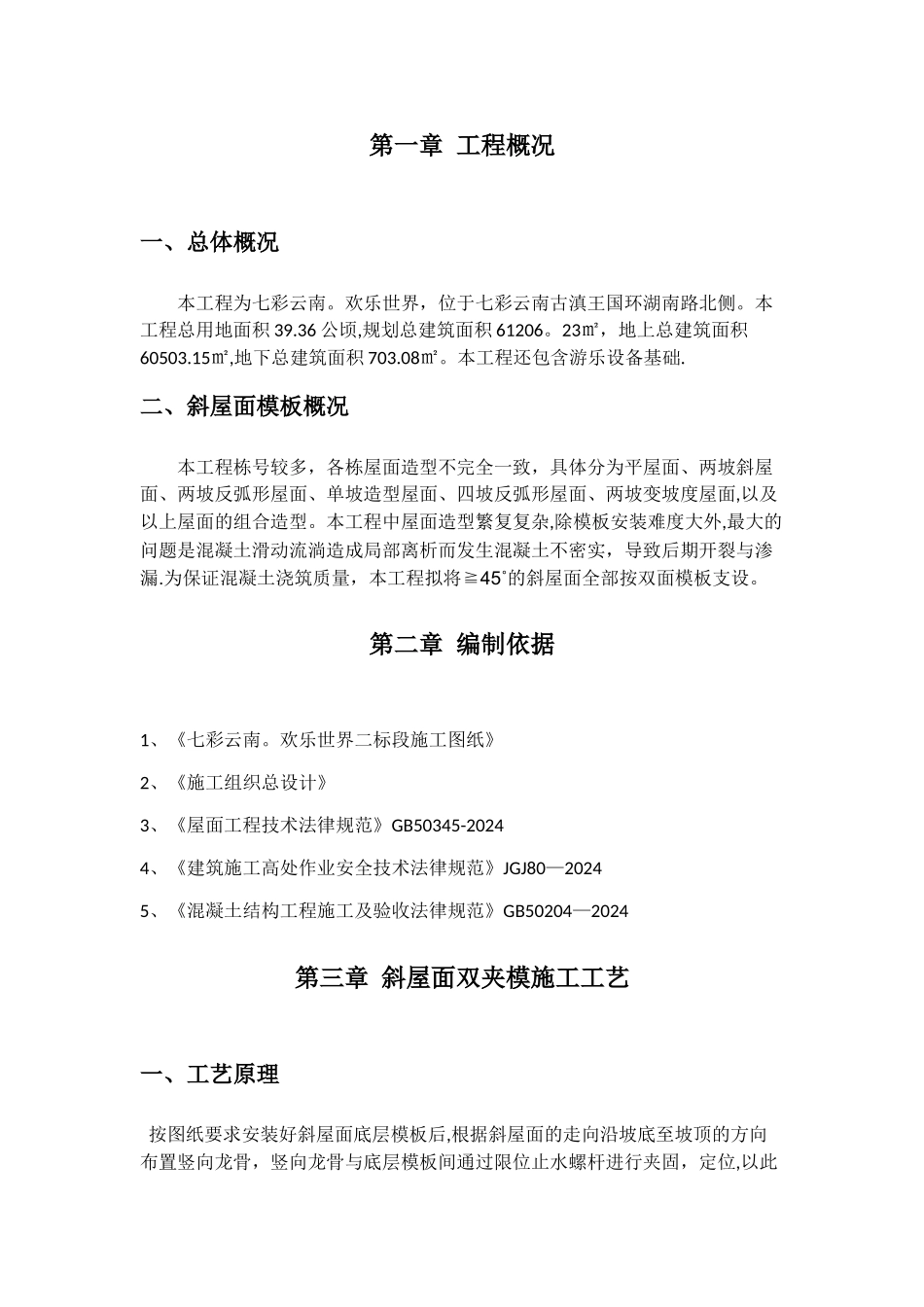

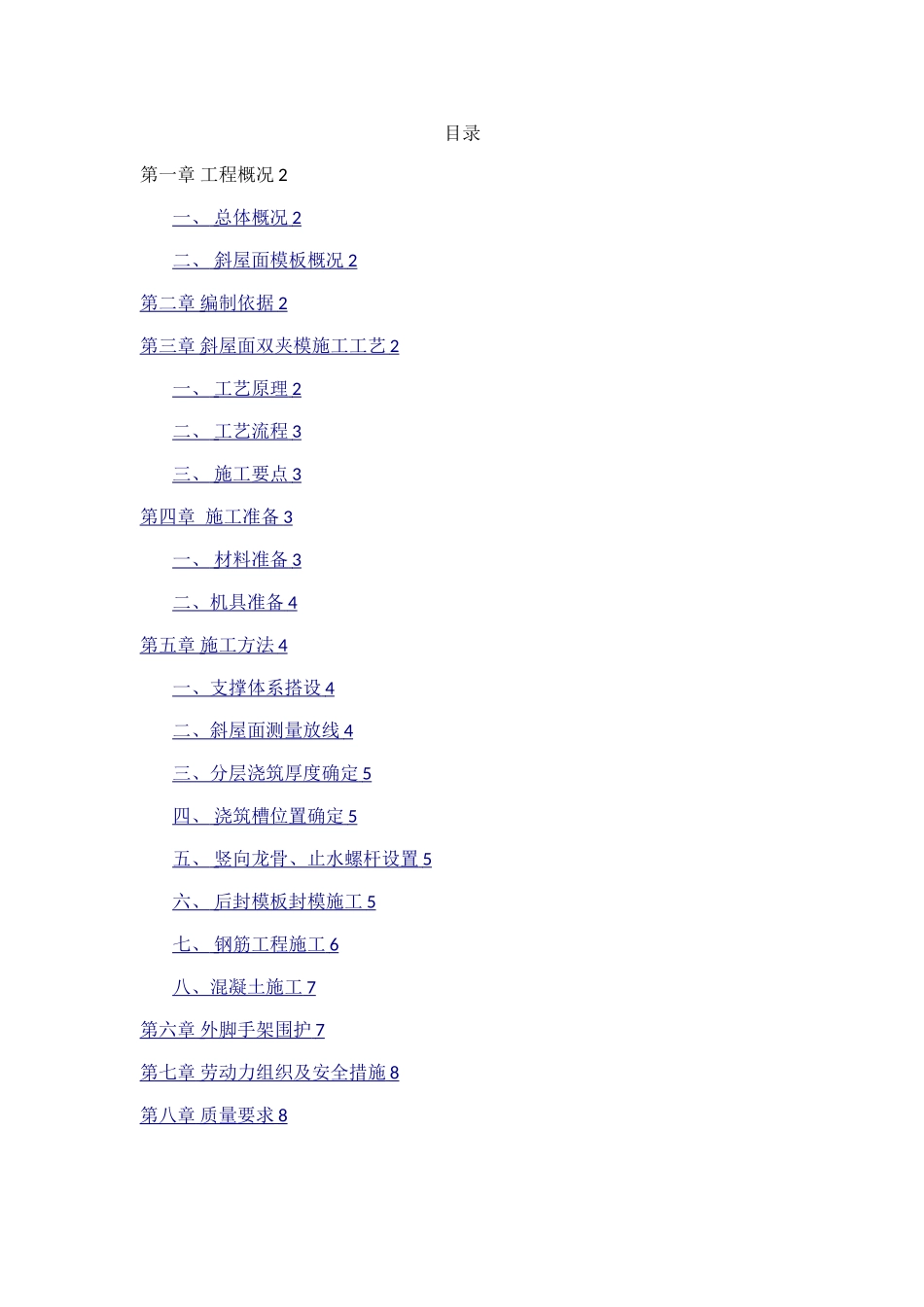

云南建投第六建设有限公司七彩云南。欢乐世界二标段斜屋面双面模板工程施工专项方案审批:审核:编制:二〇一七年 7 月目录第一章 工程概况 2一、 总体概况 2 二、 斜屋面模板概况 2 第二章 编制依据 2 第三章 斜屋面双夹模施工工艺 2 一、 工艺原理 2 二、 工艺流程 3 三、 施工要点 3 第四章 施工准备 3 一、 材料准备 3 二、机具准备 4 第五章 施工方法 4 一、支撑体系搭设 4 二、斜屋面测量放线 4 三、分层浇筑厚度确定 5 四、 浇筑槽位置确定 5 五、 竖向龙骨、止水螺杆设置 5 六、 后封模板封模施工 5 七、 钢筋工程施工 6 八、混凝土施工 7 第六章 外脚手架围护 7 第七章 劳动力组织及安全措施 8 第八章 质量要求 8 第一章 工程概况一、总体概况本工程为七彩云南。欢乐世界，位于七彩云南古滇王国环湖南路北侧。本工程总用地面积 39.36 公顷,规划总建筑面积 61206。23㎡，地上总建筑面积60503.15㎡,地下总建筑面积 703.08㎡。本工程还包含游乐设备基础.二、斜屋面模板概况本工程栋号较多，各栋屋面造型不完全一致，具体分为平屋面、两坡斜屋面、两坡反弧形屋面、单坡造型屋面、四坡反弧形屋面、两坡变坡度屋面,以及以上屋面的组合造型。本工程中屋面造型繁复复杂,除模板安装难度大外,最大的问题是混凝土滑动流淌造成局部离析而发生混凝土不密实，导致后期开裂与渗漏.为保证混凝土浇筑质量，本工程拟将≧45˚的斜屋面全部按双面模板支设。第二章 编制依据1、《七彩云南。欢乐世界二标段施工图纸》2、《施工组织总设计》3、《屋面工程技术法律规范》GB50345-20244、《建筑施工高处作业安全技术法律规范》JGJ80—20245、《混凝土结构工程施工及验收法律规范》GB50204—2024第三章 斜屋面双夹模施工工艺一、工艺原理 按图纸要求安装好斜屋面底层模板后,根据斜屋面的走向沿坡底至坡顶的方向布置竖向龙骨，竖向龙骨与底层模板间通过限位止水螺杆进行夹固，定位,以此来控制结构的厚度及安装面板模板的依据.面层模板则根据放样的结果予以事先分级预制,安装时将面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。木工绕斜屋面四周从下向上分级安装面层模板,每安装完一级即可浇筑混凝土，混凝土工绕斜屋面四周浇筑安装好的一级模板。采纳逐级安装,逐级浇筑的方法、相互依次循环进行，直至浇筑结束.二、工艺流程三、施工要点1、为避开在浇筑混凝土过程中板面...
