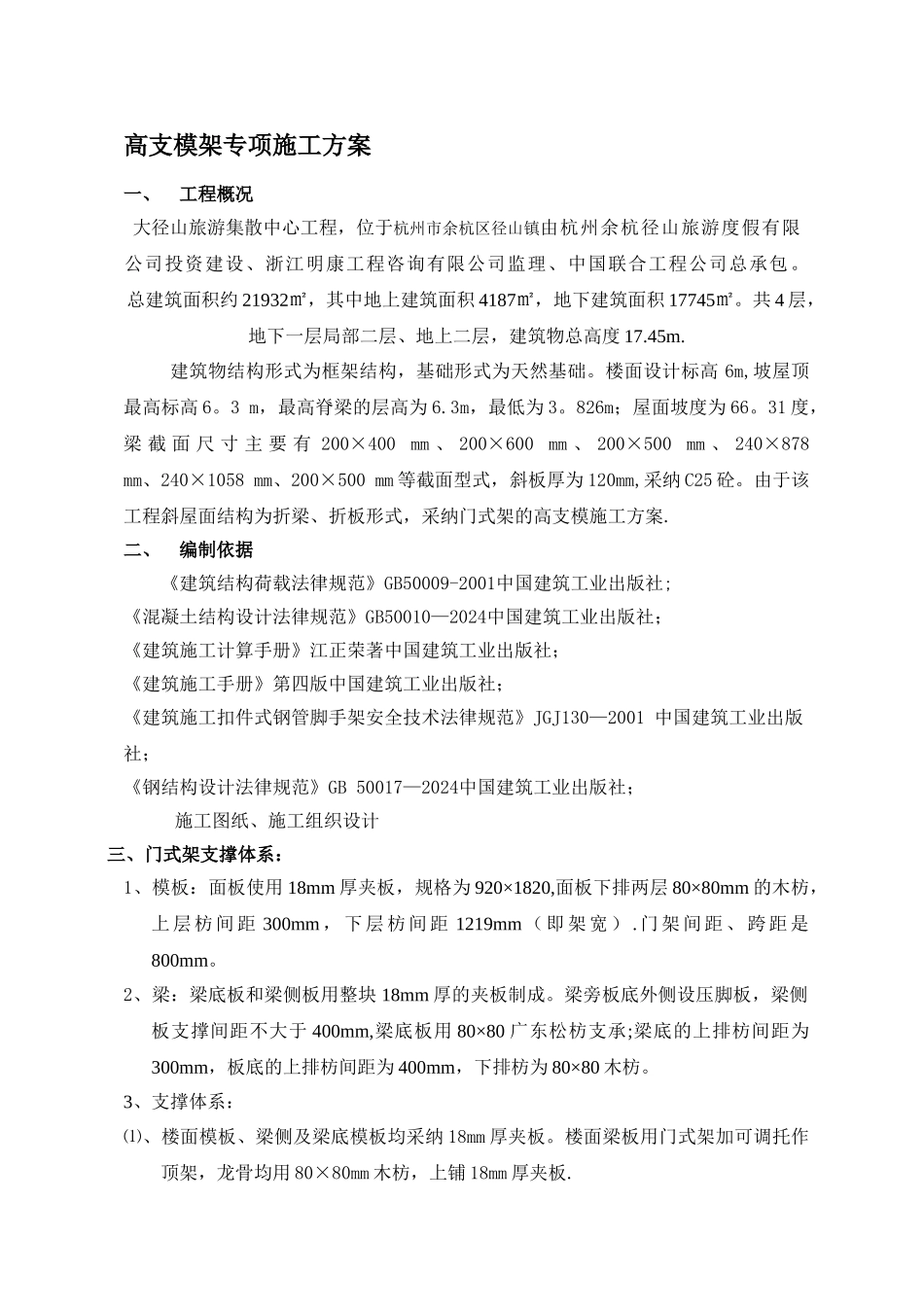

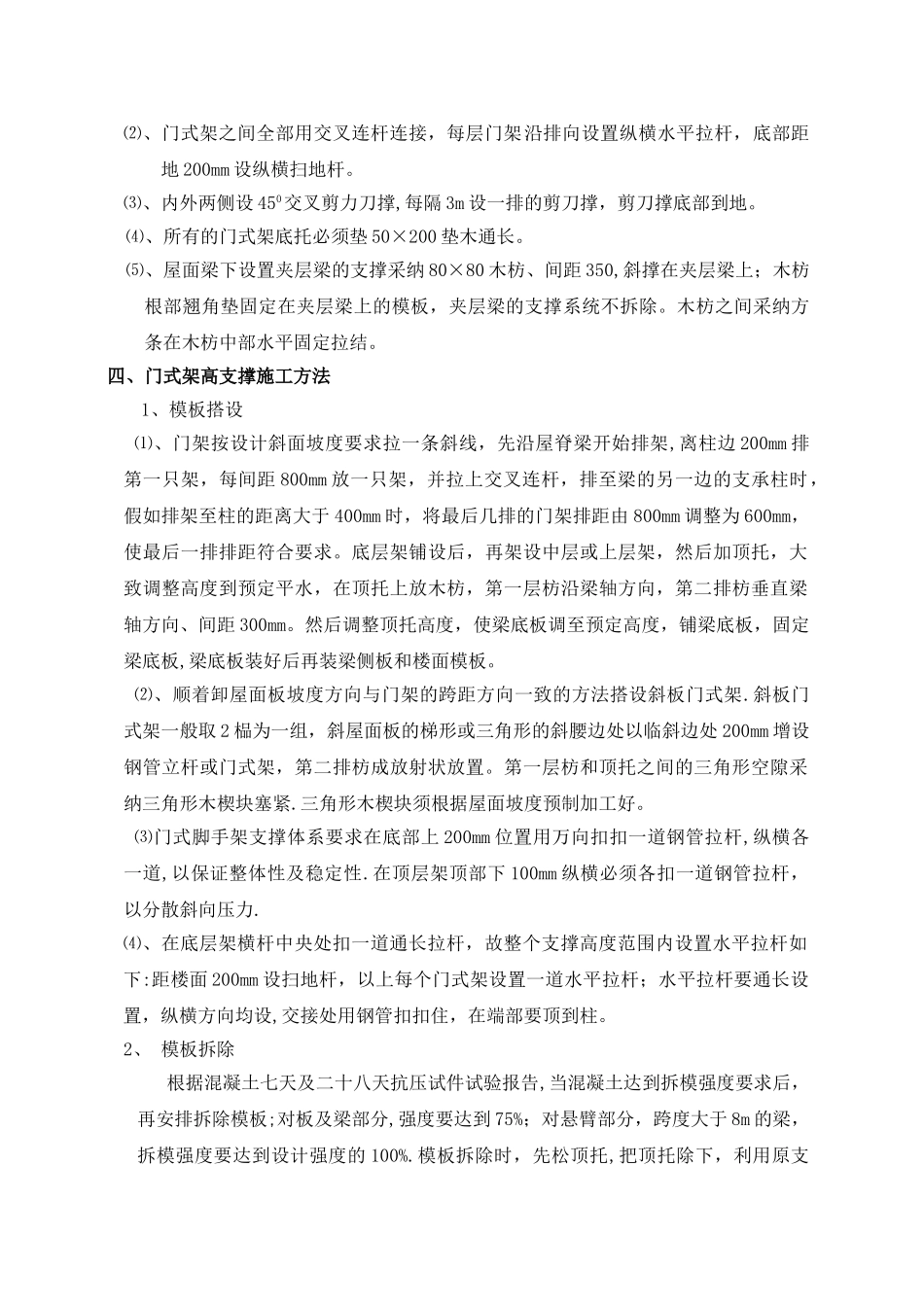

高支模架专项施工方案一、工程概况大径山旅游集散中心工程，位于杭州市余杭区径山镇由杭州余杭径山旅游度假有限公司投资建设、浙江明康工程咨询有限公司监理、中国联合工程公司总承包。总建筑面积约 21932㎡，其中地上建筑面积 4187㎡，地下建筑面积 17745㎡。共 4 层，地下一层局部二层、地上二层，建筑物总高度 17.45m.建筑物结构形式为框架结构，基础形式为天然基础。楼面设计标高 6m,坡屋顶最高标高 6。3 m，最高脊梁的层高为 6.3m，最低为 3。826m；屋面坡度为 66。31 度，梁 截 面 尺 寸 主 要 有 200×400 mm 、 200×600 mm 、 200×500 mm 、 240×878 mm、240×1058 mm、200×500 mm 等截面型式，斜板厚为 120mm,采纳 C25 砼。由于该工程斜屋面结构为折梁、折板形式，采纳门式架的高支模施工方案.二、编制依据《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社;《混凝土结构设计法律规范》GB50010—2024中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001 中国建筑工业出版社；《钢结构设计法律规范》GB 50017—2024中国建筑工业出版社；施工图纸、施工组织设计三、门式架支撑体系：1、模板：面板使用 18mm 厚夹板，规格为 920×1820,面板下排两层 80×80mm 的木枋，上 层 枋 间 距 300mm ， 下 层 枋 间 距 1219mm （ 即 架 宽 ） . 门 架 间 距 、 跨 距 是800mm。2、梁：梁底板和梁侧板用整块 18mm 厚的夹板制成。梁旁板底外侧设压脚板，梁侧板支撑间距不大于 400mm,梁底板用 80×80 广东松枋支承;梁底的上排枋间距为300mm，板底的上排枋间距为 400mm，下排枋为 80×80 木枋。3、支撑体系：⑴、楼面模板、梁侧及梁底模板均采纳 18mm 厚夹板。楼面梁板用门式架加可调托作顶架，龙骨均用 80×80mm 木枋，上铺 18mm 厚夹板.⑵、门式架之间全部用交叉连杆连接，每层门架沿排向设置纵横水平拉杆，底部距地 200mm 设纵横扫地杆。⑶、内外两侧设 450交叉剪力刀撑,每隔 3m 设一排的剪刀撑，剪刀撑底部到地。⑷、所有的门式架底托必须垫 50×200 垫木通长。⑸、屋面梁下设置夹层梁的支撑采纳 80×80 木枋、间距 350,斜撑在夹层梁上；木枋根部翘角垫固定在夹层梁上的模板，夹层梁的支撑系统不拆除。木枋之间采...
