斜屋面防雷安装施工措施

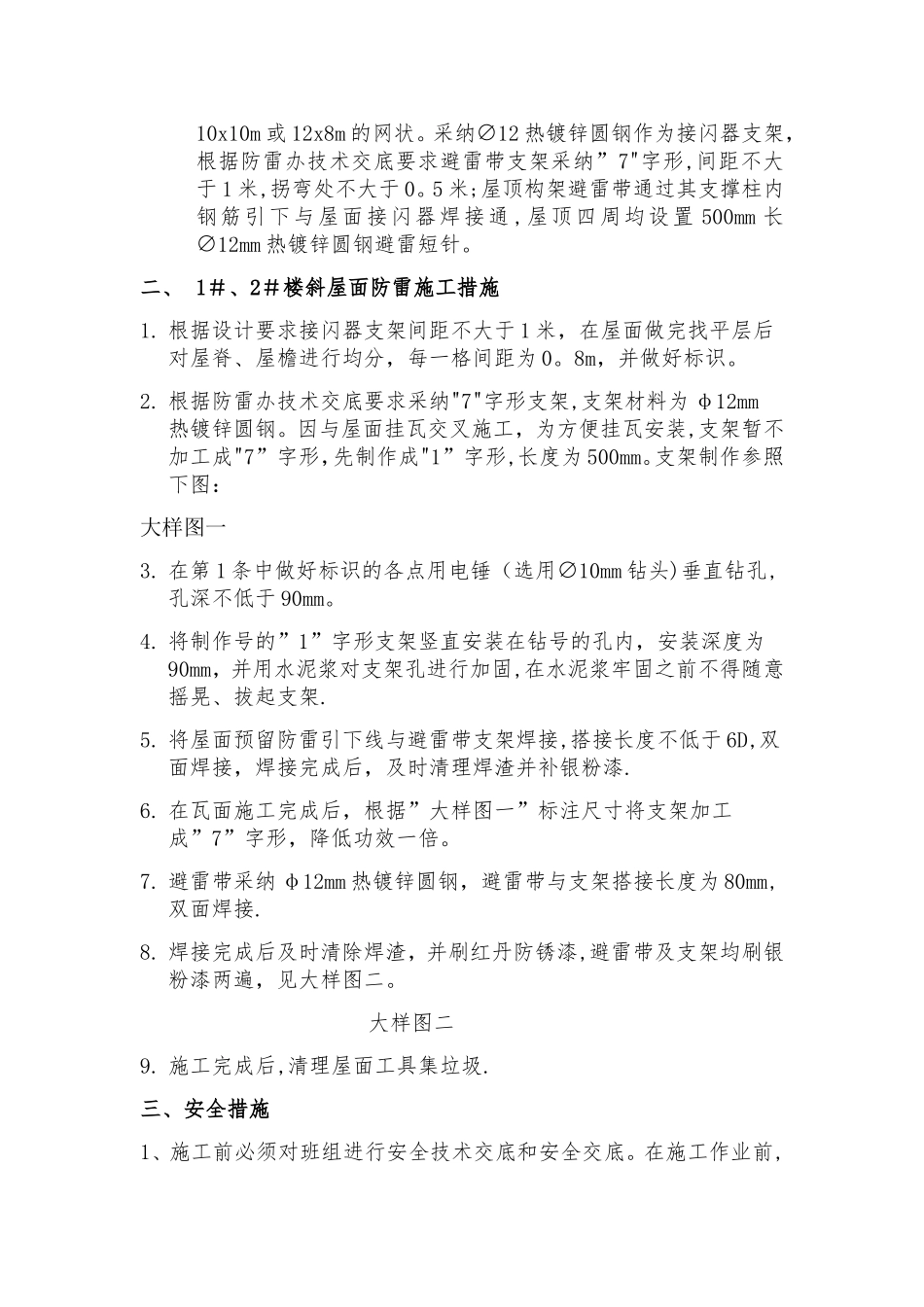

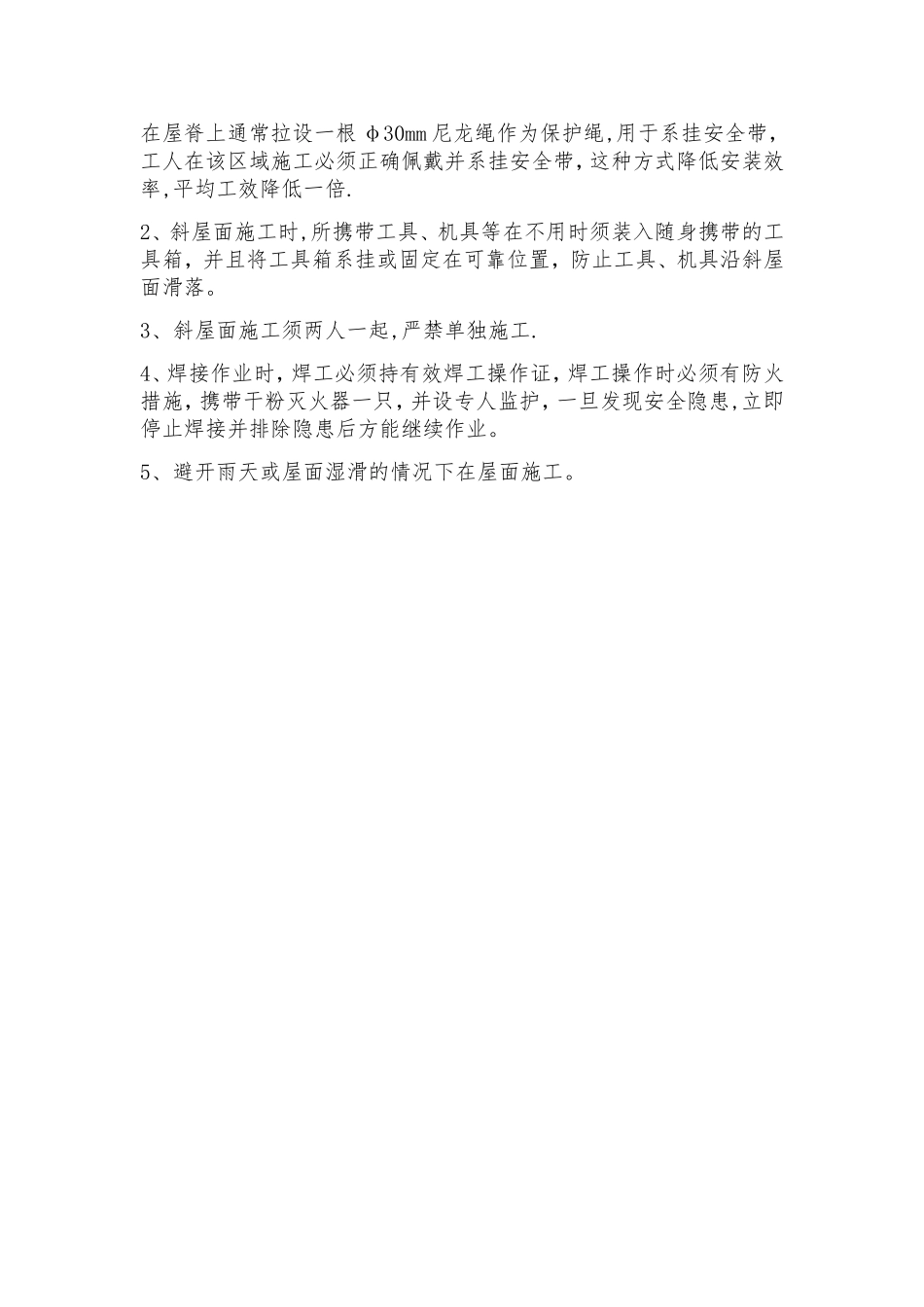

1＃、2#楼斜屋面防雷施工专项方案措施工程项目： XX 一期工程 建设单位：编制人员:技术负责：项目经理：报送日期： 2024.02 XX 建工集团股份有限公司1＃、2＃楼斜屋面防雷施工措施一、 1#、2#楼斜屋面防雷概况本工程 1 号楼地下 2 层,地上主楼 9 层，副楼 6 层,为二类高层重要办公楼.建筑物长 133m，宽 52.2m,屋顶最高高度 45m，取年雷暴日 36.0 天，计算得年雷击次数为 0.1514 次/年.属于人员密集建筑，按二类防雷要求设置。2 号楼地下 1 层,地上 2—1、3、5 号楼 7 层，2—2、4 号楼 14 层,为多层及二类高层重要办公楼.建筑物长 129.2m，宽 78。1m，屋顶最高高度 63。5m，取年雷暴日 36。0 天，计算得年雷击次数为 0。1922 次/年。根据重庆市防雷办要求，本建筑物按二类防雷要求设置。屋面避雷带沿屋面女儿墙、屋脊、屋檐等明敷∅12 热镀锌圆钢作为接闪器，装高 100~150mm，屋面板上采纳热镀锌扁钢－25x4 暗敷作为接闪器，暗敷埋深小于 20mm。接闪器形成不大于10x10m 或 12x8m 的网状。采纳∅12 热镀锌圆钢作为接闪器支架，根据防雷办技术交底要求避雷带支架采纳”7"字形,间距不大于 1 米,拐弯处不大于 0。5 米;屋顶构架避雷带通过其支撑柱内钢筋引下与屋面接闪器焊接通 ,屋顶四周均设置 500mm 长∅12mm 热镀锌圆钢避雷短针。二、 1＃、2＃楼斜屋面防雷施工措施1. 根据设计要求接闪器支架间距不大于 1 米，在屋面做完找平层后对屋脊、屋檐进行均分，每一格间距为 0。8m，并做好标识。2. 根据防雷办技术交底要求采纳"7"字形支架,支架材料为 φ12mm热镀锌圆钢。因与屋面挂瓦交叉施工，为方便挂瓦安装,支架暂不加工成"7”字形，先制作成"1”字形,长度为 500mm。支架制作参照下图：大样图一3. 在第 1 条中做好标识的各点用电锤（选用∅10mm 钻头)垂直钻孔,孔深不低于 90mm。4. 将制作号的”1”字形支架竖直安装在钻号的孔内，安装深度为90mm，并用水泥浆对支架孔进行加固,在水泥浆牢固之前不得随意摇晃、拔起支架.5. 将屋面预留防雷引下线与避雷带支架焊接,搭接长度不低于 6D,双面焊接，焊接完成后，及时清理焊渣并补银粉漆.6. 在瓦面施工完成后，根据”大样图一”标注尺寸将支架加工成”7”字形，降低功效一倍。7. 避雷带采纳 φ12mm 热镀锌圆钢，避雷带与支架搭接长度为 80mm,双面焊接.8. 焊接完成后及时清除焊渣，并刷红丹防锈漆,避雷带及支架均刷银粉漆两遍，见大...
