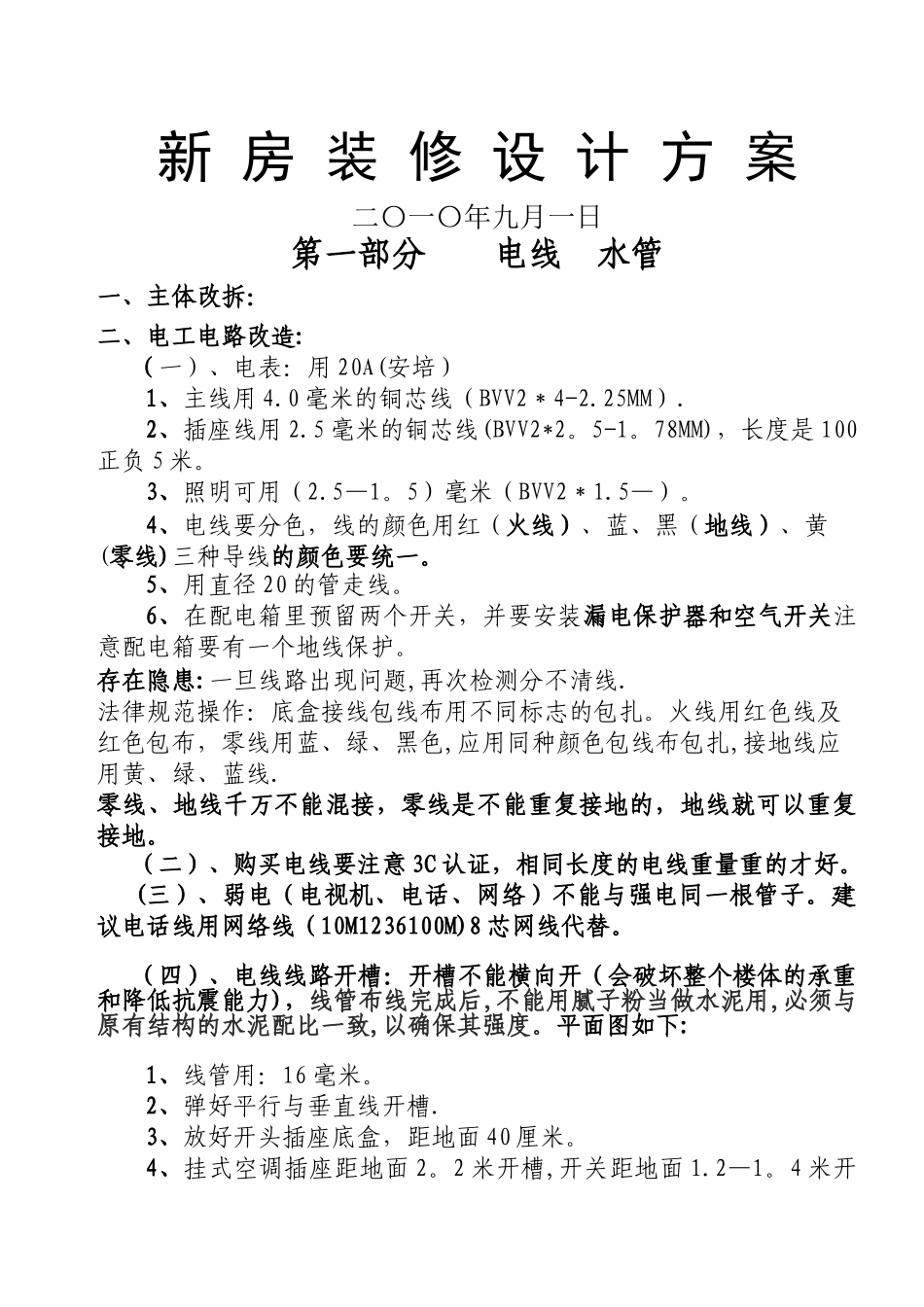

新 房 装 修 设 计 方 案二〇一〇年九月一日第一部分 电线 水管一、主体改拆：二、电工电路改造:（一）、电表：用 20A(安培）1、主线用 4.0 毫米的铜芯线（BVV2＊4-2.25MM）.2、插座线用 2.5 毫米的铜芯线(BVV2*2。5-1。78MM)，长度是 100正负 5 米。3、照明可用（2.5—1。5）毫米（BVV2＊1.5—）。4、电线要分色，线的颜色用红（火线）、蓝、黑（地线）、黄(零线)三种导线的颜色要统一。5、用直径 20 的管走线。6、在配电箱里预留两个开关，并要安装漏电保护器和空气开关注意配电箱要有一个地线保护。存在隐患:一旦线路出现问题,再次检测分不清线.法律规范操作：底盒接线包线布用不同标志的包扎。火线用红色线及红色包布，零线用蓝、绿、黑色,应用同种颜色包线布包扎,接地线应用黄、绿、蓝线. 零线、地线千万不能混接，零线是不能重复接地的，地线就可以重复接地。（二）、购买电线要注意 3C 认证，相同长度的电线重量重的才好。(三）、弱电（电视机、电话、网络）不能与强电同一根管子。建议电话线用网络线（10M1236100M)8 芯网线代替。（四）、电线线路开槽：开槽不能横向开（会破坏整个楼体的承重和降低抗震能力)，线管布线完成后,不能用腻子粉当做水泥用,必须与原有结构的水泥配比一致,以确保其强度。平面图如下:1、线管用：16 毫米。2、弹好平行与垂直线开槽.3、放好开头插座底盒，距地面 40 厘米。4、挂式空调插座距地面 2。2 米开槽,开关距地面 1.2—1。4 米开槽，开关插座底盒安装要弹水平线开槽。5、空调线距地面 2 米以上走线。6、强电与弱电分开走,电和弱电之间的距离最少是 20 厘米以上。7、卧室的空调不要对着床.8、空调洞要考虑向外倾斜,否则雨水会进来。（五)、插座使用距离：建议使用带夜光提示的.1、插座距地面 30 公分为宜。2、开关距地面 140 公分为宜。（120—135 厘米）多装在进门的左则。3、特别插座如：（空调(190-200 厘米）、冰箱(150—180 厘米）、洗衣机（120—150 厘米）、厨房功能插座（110 厘米）间距 6 厘米放一只。，有特别要求的例外。空调单独一块最好，插座上留出两个开关。4、二孔插座面对插座的左孔接工作零线，右孔接火线。三孔插座面对插座的左孔接工作零线，右孔接火线,上孔接地线。（六）、插座的选择:1、先看保护门,用螺丝刀或小钥匙拥随便一孔，用点力气，捅得进，就是单边保护门。等于没有，不够安全。2、看铜件用料,如是明黄色的质量不好。最好是紫红...
