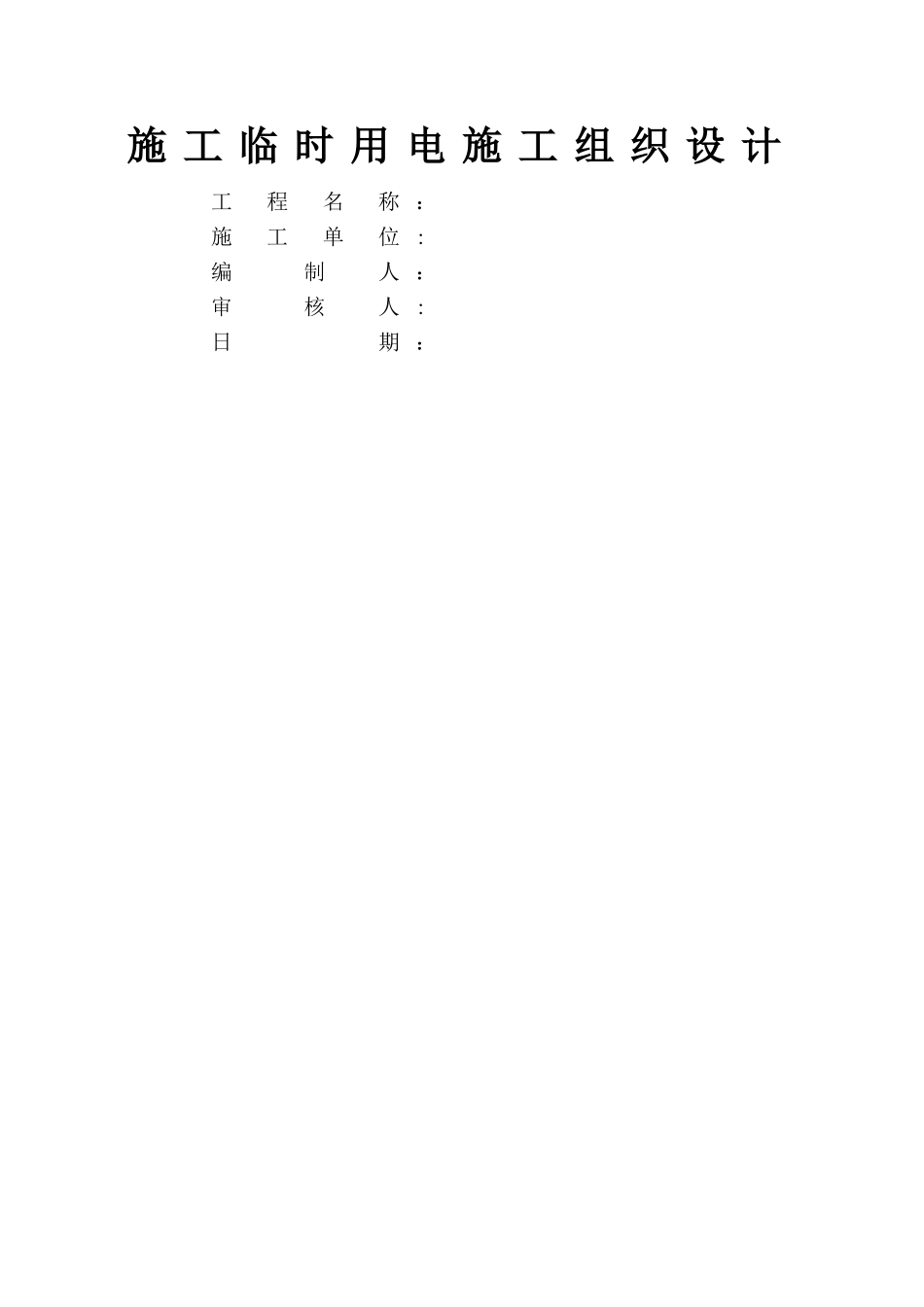

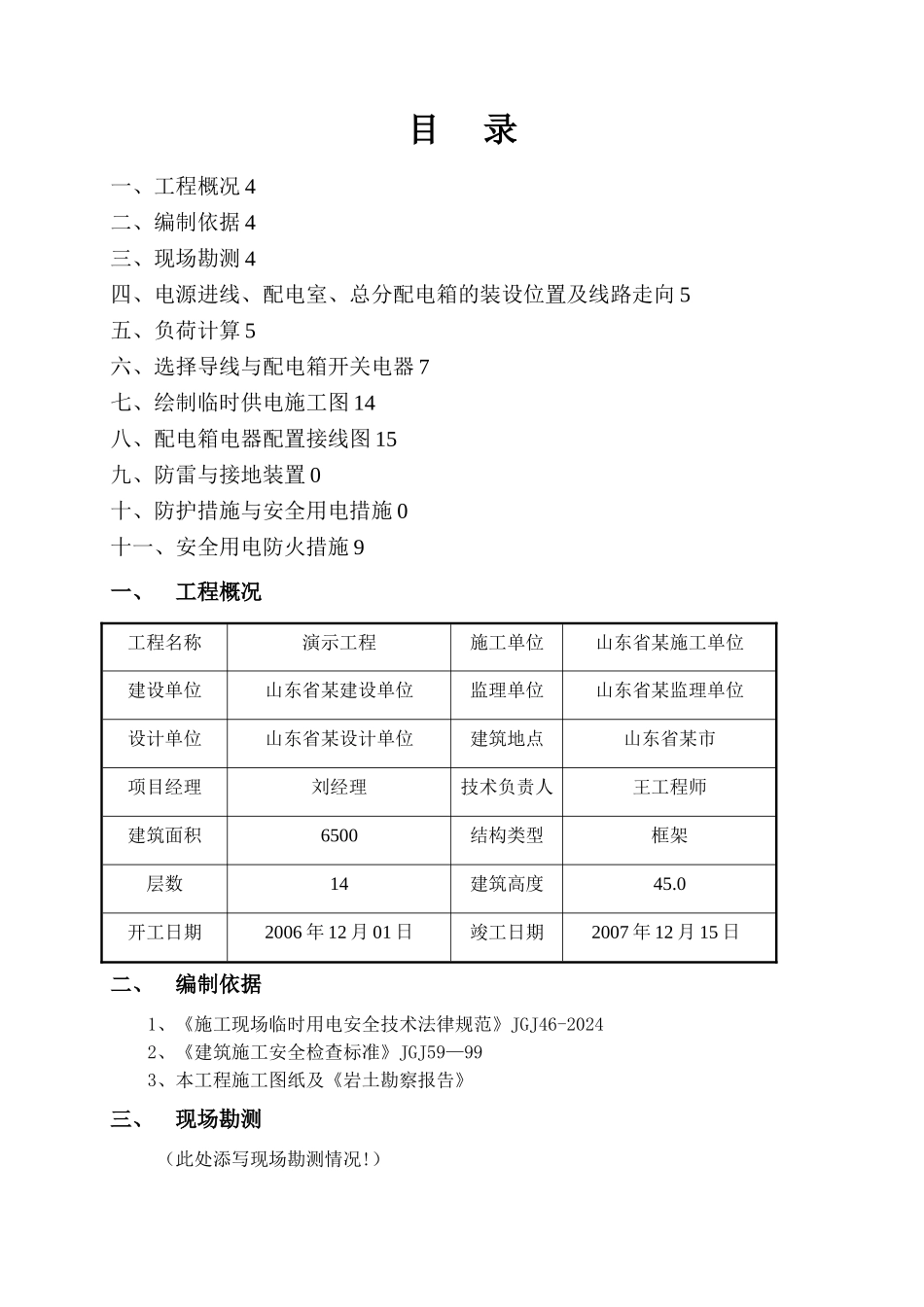

施 工 临 时 用 电 施 工 组 织 设 计工 程 名 称 ：施 工 单 位 :编 制 人 ：审 核 人 :日 期 ：目 录一、工程概况 4二、编制依据 4三、现场勘测 4四、电源进线、配电室、总分配电箱的装设位置及线路走向 5五、负荷计算 5六、选择导线与配电箱开关电器 7七、绘制临时供电施工图 14八、配电箱电器配置接线图 15九、防雷与接地装置 0十、防护措施与安全用电措施 0十一、安全用电防火措施 9一、工程概况工程名称演示工程施工单位山东省某施工单位建设单位山东省某建设单位监理单位山东省某监理单位设计单位山东省某设计单位建筑地点山东省某市项目经理刘经理技术负责人王工程师建筑面积6500结构类型框架层数14建筑高度45.0开工日期2006 年 12 月 01 日竣工日期2007 年 12 月 15 日二、编制依据1、《施工现场临时用电安全技术法律规范》JGJ46-2024 2、《建筑施工安全检查标准》JGJ59—993、本工程施工图纸及《岩土勘察报告》三、现场勘测（此处添写现场勘测情况!）四、电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电法律规范规定,工程采纳ＴＮ－Ｓ系统，实行三级配电两级保护，施工现场设总配电箱1台,分配电箱4台，开关箱15台。总分配电箱、开关箱施工用电线的布置严格根据《施工现场临时用电安全技术法律规范》规定。根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。五、负荷计算总箱 1 用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量 Pe1弧焊机150。5KVA JC=30％70。072弧焊机100KVA JC=30%46.563电焊机32KVA JC=65%21.934塔式起重机 QTZ31。525KW JC=25％255外用电梯15KW156外用电梯11KW117混凝土搅拌机7。5KW7。58混凝土搅拌机7.5KW7。59照明箱6.4KW6。410钢筋煨弯机4KW411剪断机3KW312电锯2。8KW2。813平刨2.8KW2.814震捣器1.5KW1。515震捣器1。5KW1.5合计226。56弧焊机铭牌暂载率Jc =30％，统一换算到暂载率Jc =100％，其换算后的设备容量为Pe =S’Cosφ=150。5××0.85=70。1KW弧焊机铭牌暂载率Jc =30％，统一换算到暂载率Jc =100％，其换算后的设备容量为Pe =S'Cosφ=100××0.85=46。6KW电焊机铭牌暂载率Jc =65%，统一换算到暂载率Jc =100％，其换算后的设备容量为Pe =S'Cosφ=32××0.85=21。9K...
