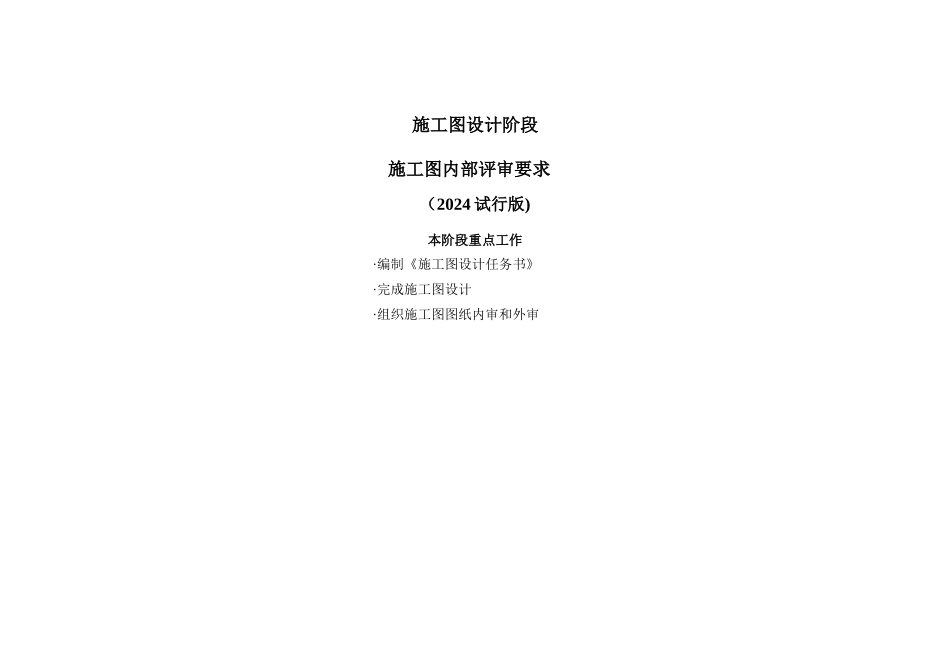

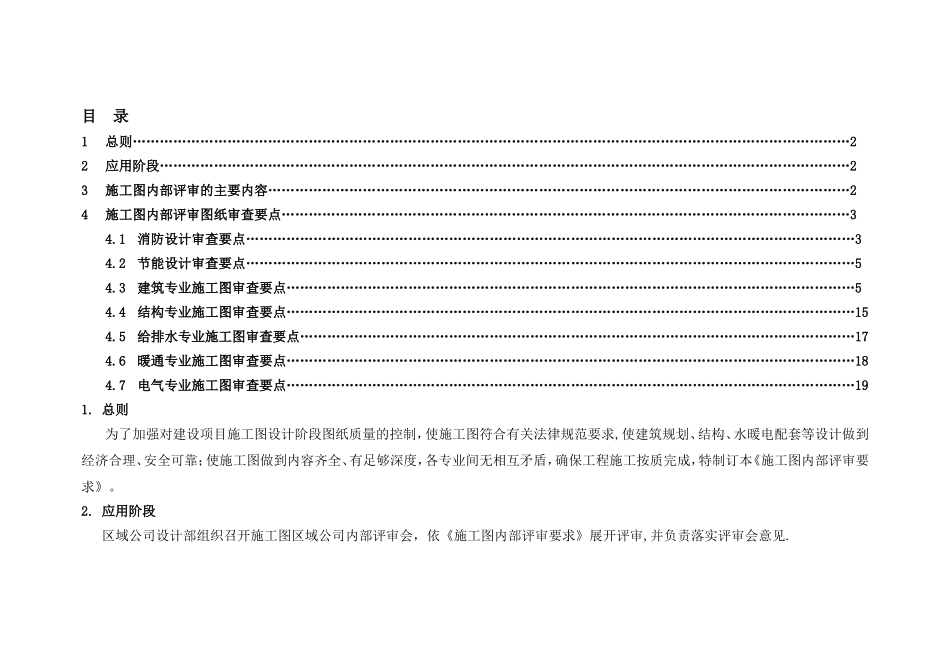

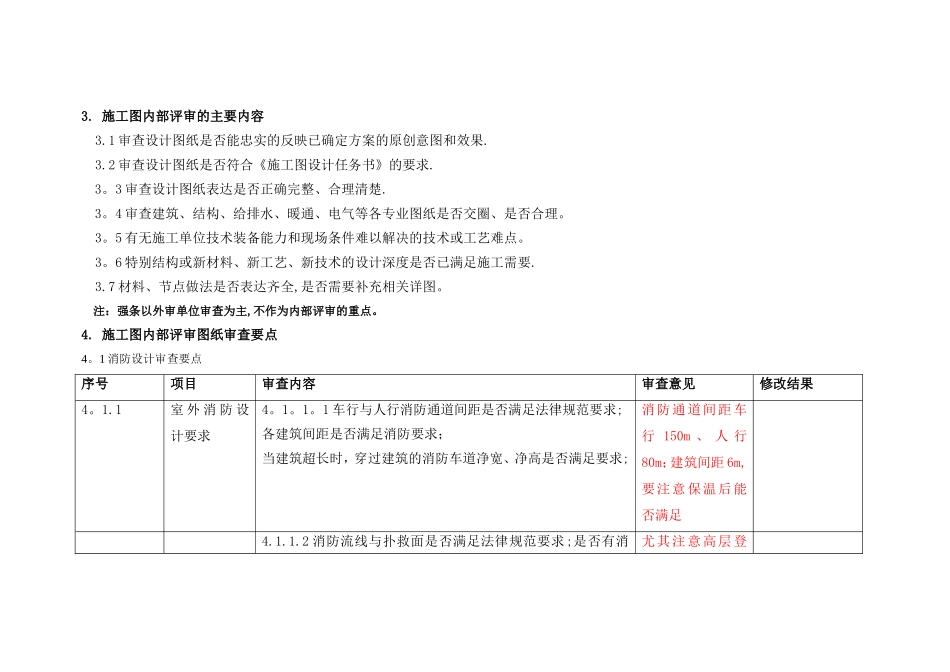

施工图设计阶段施工图内部评审要求（2024 试行版)本阶段重点工作·编制《施工图设计任务书》·完成施工图设计·组织施工图图纸内审和外审目 录1总则……………………………………………………………………………………………………………………………………………22应用阶段………………………………………………………………………………………………………………………………………23施工图内部评审的主要内容…………………………………………………………………………………………………………………24施工图内部评审图纸审查要点………………………………………………………………………………………………………………34.1消防设计审查要点………………………………………………………………………………………………………………………34.2节能设计审查要点………………………………………………………………………………………………………………………54.3建筑专业施工图审查要点………………………………………………………………………………………………………………54.4结构专业施工图审查要点………………………………………………………………………………………………………………154.5给排水专业施工图审查要点……………………………………………………………………………………………………………174.6暖通专业施工图审查要点………………………………………………………………………………………………………………184.7电气专业施工图审查要点………………………………………………………………………………………………………………191. 总则为了加强对建设项目施工图设计阶段图纸质量的控制，使施工图符合有关法律规范要求,使建筑规划、结构、水暖电配套等设计做到经济合理、安全可靠；使施工图做到内容齐全、有足够深度，各专业间无相互矛盾，确保工程施工按质完成，特制订本《施工图内部评审要求》。2. 应用阶段区域公司设计部组织召开施工图区域公司内部评审会，依《施工图内部评审要求》展开评审,并负责落实评审会意见.3. 施工图内部评审的主要内容3.1 审查设计图纸是否能忠实的反映已确定方案的原创意图和效果.3.2 审查设计图纸是否符合《施工图设计任务书》的要求.3。3 审查设计图纸表达是否正确完整、合理清楚.3。4 审查建筑、结构、给排水、暖通、电气等各专业图纸是否交圈、是否合理。3。5 有无施工单位...
