施工图绘制步骤

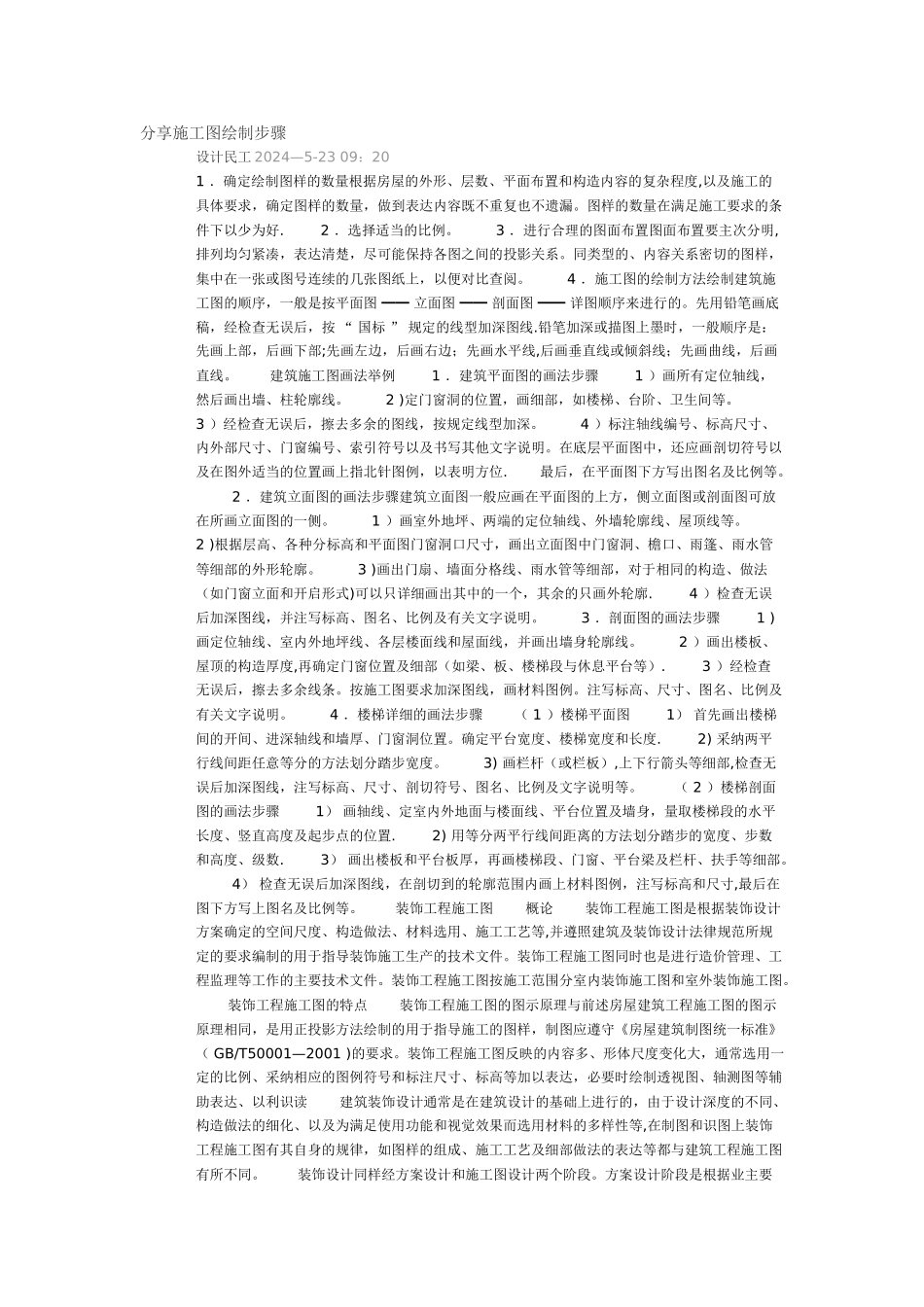

施工图绘制步骤_第1页
1/3
施工图绘制步骤_第2页
2/3
施工图绘制步骤_第3页
3/3
分享施工图绘制步骤设计民工 2024—5-23 09:201 .确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好. 2 .选择适当的比例。 3 .进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对比查阅。 4 .施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图 ━━ 立面图 ━━ 剖面图 ━━ 详图顺序来进行的。先用铅笔画底稿,经检查无误后,按 “ 国标 ” 规定的线型加深图线.铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。 建筑施工图画法举例 1 .建筑平面图的画法步骤 1 )画所有定位轴线,然后画出墙、柱轮廓线。 2 )定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。 3 )经检查无误后,擦去多余的图线,按规定线型加深。 4 )标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位. 最后,在平面图下方写出图名及比例等。 2 .建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。 1 )画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2 )根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3 )画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓. 4 )检查无误后加深图线,并注写标高、图名、比例及有关文字说明。 3 .剖面图的画法步骤 1 )画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。 2 )画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等). 3 )经检查无误后,擦去多余线条。按施工图要求加深图线,画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4 .楼梯详细的画法步骤 ( 1 )楼梯平面图 1) 首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度...
