施工工艺-后张无粘结预应力混凝土工艺

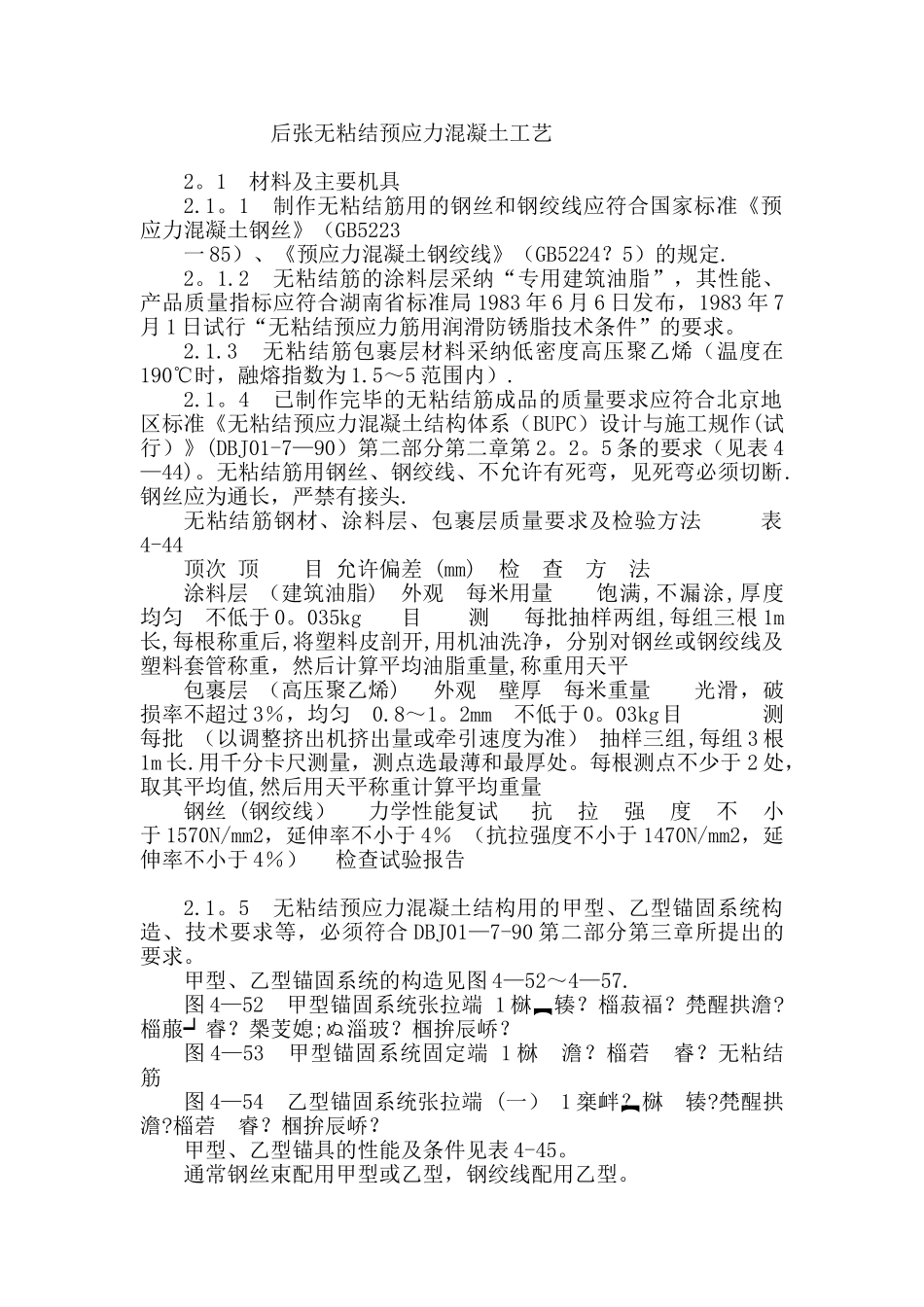

后张无粘结预应力混凝土工艺 2。1 材料及主要机具2.1。1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》（GB5223一 85）、《预应力混凝土钢绞线》（GB5224？5）的规定.2。1.2 无粘结筋的涂料层采纳“专用建筑油脂”，其性能、产品质量指标应符合湖南省标准局 1983 年 6 月 6 日发布，1983 年 7月 1 日试行“无粘结预应力筋用润滑防锈脂技术条件”的要求。2.1.3 无粘结筋包裹层材料采纳低密度高压聚乙烯（温度在190℃时，融熔指数为 1.5～5 范围内）.2.1。4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系（BUPC）设计与施工规作(试行）》(DBJ01-7—90）第二部分第二章第 2。2。5 条的要求（见表 4—44)。无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断.钢丝应为通长，严禁有接头.无粘结筋钢材、涂料层、包裹层质量要求及检验方法 表 4-44顶次 顶 目 允许偏差 (mm)检 查 方 法涂料层 （建筑油脂) 外观 每米用量 饱满,不漏涂,厚度均匀 不低于 0。035kg 目 测 每批抽样两组,每组三根 1m长,每根称重后,将塑料皮剖开,用机油洗净，分别对钢丝或钢绞线及塑料套管称重，然后计算平均油脂重量,称重用天平包裹层 （高压聚乙烯) 外观 壁厚 每米重量 光滑，破损率不超过 3％，均匀 0.8～1。2mm 不低于 0。03kg目 测 每批 （以调整挤出机挤出量或牵引速度为准） 抽样三组,每组 3 根1m 长.用千分卡尺测量，测点选最薄和最厚处。每根测点不少于 2 处，取其平均值,然后用天平称重计算平均重量钢丝 (钢绞线）力学性能复试抗拉强度不小于 1570N/mm2，延伸率不小于 4％ （抗拉强度不小于 1470N/mm2，延伸率不小于 4％）检查试验报告 2.1。5 无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合 DBJ01—7-90 第二部分第三章所提出的要求。甲型、乙型锚固系统的构造见图 4—52～4—57.图 4—52 甲型锚固系统张拉端 1 椕辏？椔菽福？棾醒拱澹?椔菔┙睿？椝芰媳;ぬ淄玻？椢拚辰峤？图 4—53 甲型锚固系统固定端 1 椕澹？椔菪睿？无粘结筋图 4—54 乙型锚固系统张拉端 (一） 1 椉衅？椕辏?棾醒拱澹?椔菪睿？椢拚辰峤？甲型、乙型锚具的性能及条件见表 4-45。通常钢丝束配用甲型或乙型，钢绞线配用乙型。2.1.6 配套张拉设备有油泵及千斤顶，其技术性能详见表 4-46。机具有顶压器（...
