施工技术交底记录10kv配电线路工程施工

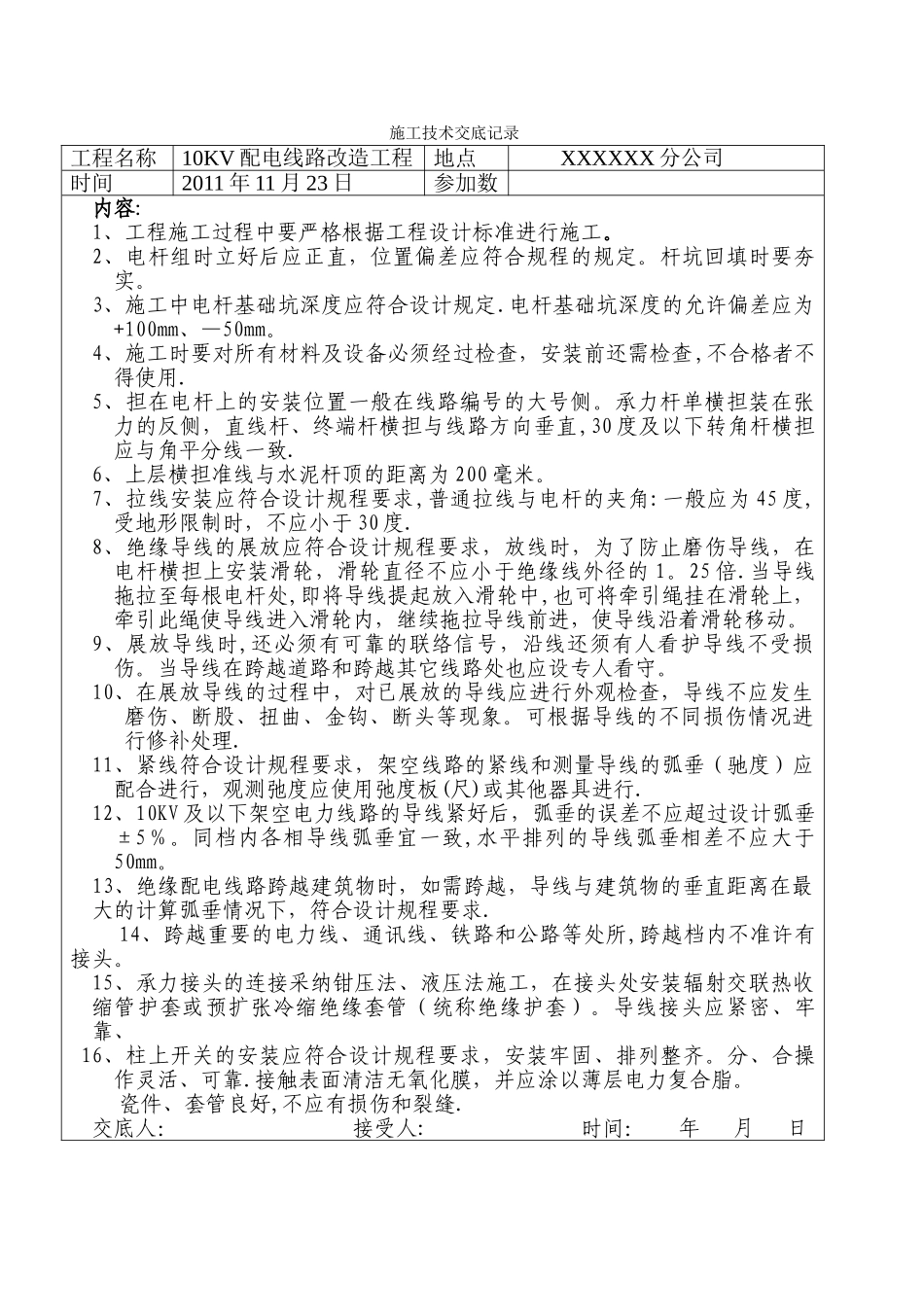

施工技术交底记录10kv配电线路工程施工_第1页
1/2

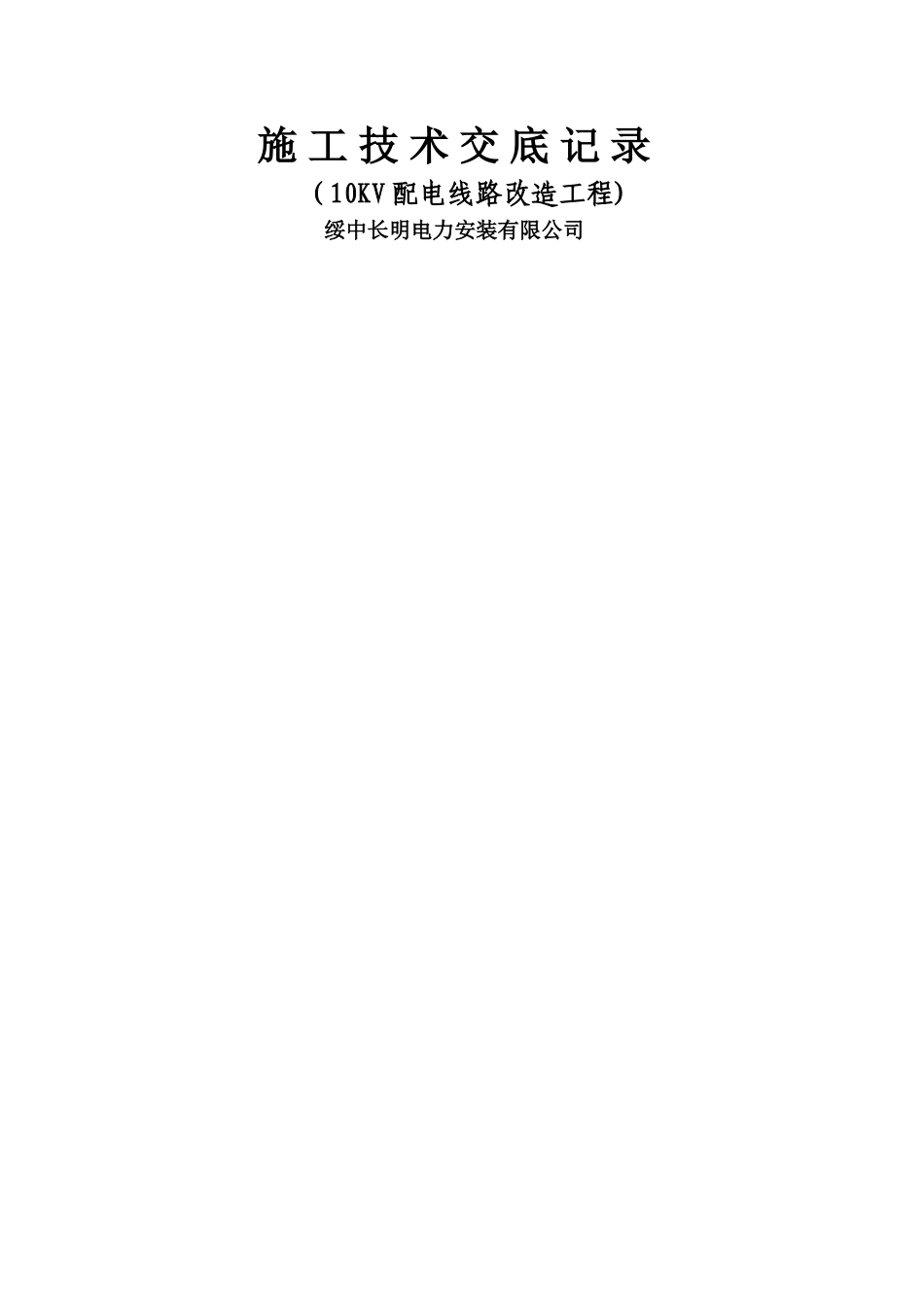

施工技术交底记录10kv配电线路工程施工_第2页
2/2
施工技术交底记录工程名称10KV 配电线路改造工程地点XXXXXX 分公司时间2011 年 11 月 23 日参加数内容:1、工程施工过程中要严格根据工程设计标准进行施工。2、电杆组时立好后应正直,位置偏差应符合规程的规定。杆坑回填时要夯实。3、施工中电杆基础坑深度应符合设计规定.电杆基础坑深度的允许偏差应为+100mm、—50mm。4、施工时要对所有材料及设备必须经过检查,安装前还需检查,不合格者不得使用.5、担在电杆上的安装位置一般在线路编号的大号侧。承力杆单横担装在张力的反侧,直线杆、终端杆横担与线路方向垂直,30 度及以下转角杆横担应与角平分线一致.6、上层横担准线与水泥杆顶的距离为 200 毫米。7、拉线安装应符合设计规程要求,普通拉线与电杆的夹角:一般应为 45 度,受地形限制时,不应小于 30 度.8、绝缘导线的展放应符合设计规程要求,放线时,为了防止磨伤导线,在电杆横担上安装滑轮,滑轮直径不应小于绝缘线外径的 1。25 倍.当导线拖拉至每根电杆处,即将导线提起放入滑轮中,也可将牵引绳挂在滑轮上,牵引此绳使导线进入滑轮内,继续拖拉导线前进,使导线沿着滑轮移动。9、展放导线时,还必须有可靠的联络信号,沿线还须有人看护导线不受损伤。当导线在跨越道路和跨越其它线路处也应设专人看守。10、在展放导线的过程中,对已展放的导线应进行外观检查,导线不应发生磨伤、断股、扭曲、金钩、断头等现象。可根据导线的不同损伤情况进行修补处理.11、紧线符合设计规程要求,架空线路的紧线和测量导线的弧垂(驰度)应配合进行,观测弛度应使用弛度板(尺)或其他器具进行.12、10KV 及以下架空电力线路的导线紧好后,弧垂的误差不应超过设计弧垂±5%。同档内各相导线弧垂宜一致,水平排列的导线弧垂相差不应大于50mm。13、绝缘配电线路跨越建筑物时,如需跨越,导线与建筑物的垂直距离在最大的计算弧垂情况下,符合设计规程要求. 14、跨越重要的电力线、通讯线、铁路和公路等处所,跨越档内不准许有接头。15、承力接头的连接采纳钳压法、液压法施工,在接头处安装辐射交联热收缩管护套或预扩张冷缩绝缘套管(统称绝缘护套)。导线接头应紧密、牢靠、16、柱上开关的安装应符合设计规程要求,安装牢固、排列整齐。分、合操作灵活、可靠.接触表面清洁无氧化膜,并应涂以薄层电力复合脂。瓷件、套管良好,不应有损伤和裂缝.交底人: 接受人: 时间: 年 月 日 施 工 技 术 交 底 记 录(10KV 配电线路改造工程)绥中长明电力安装有限公司
