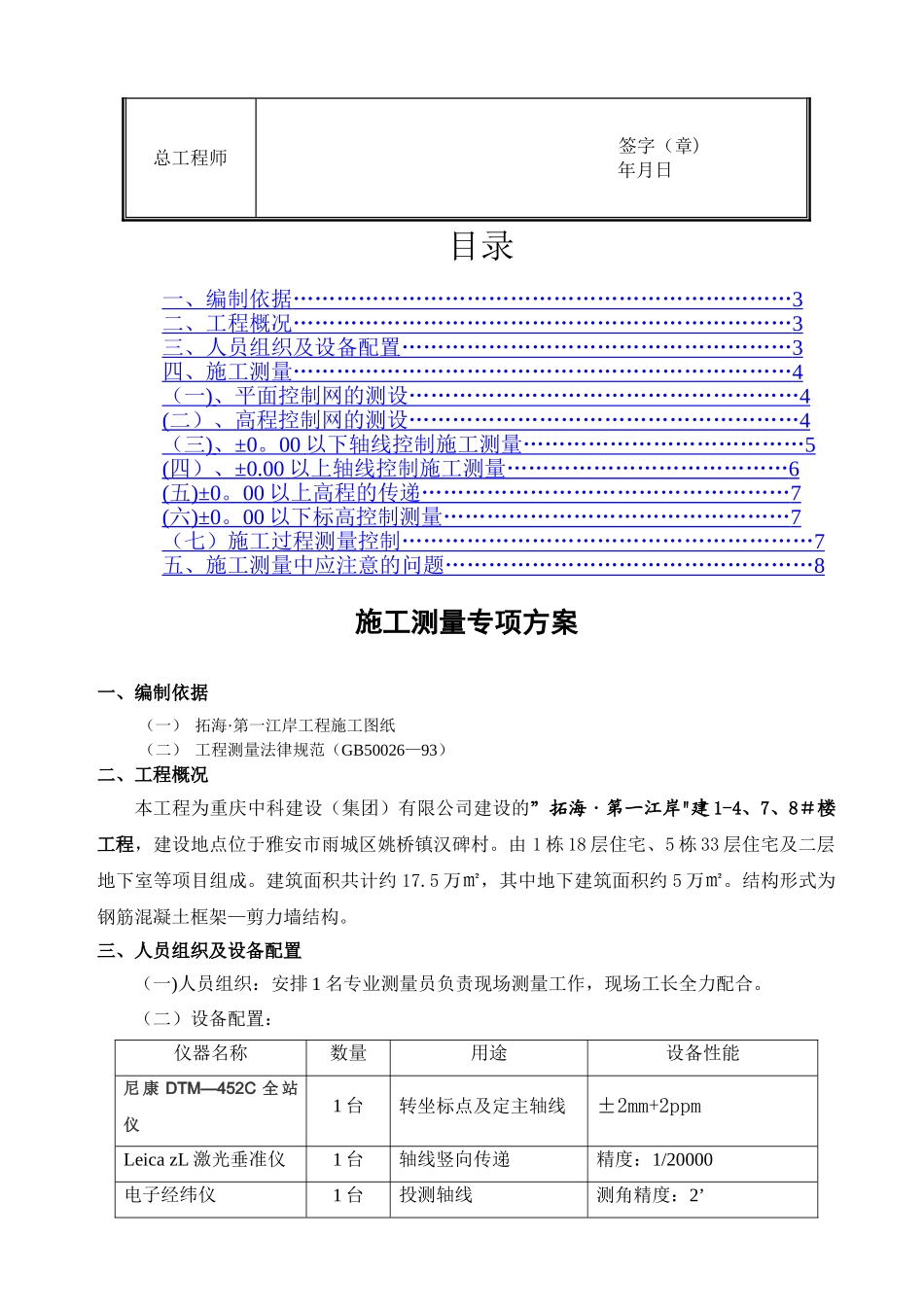

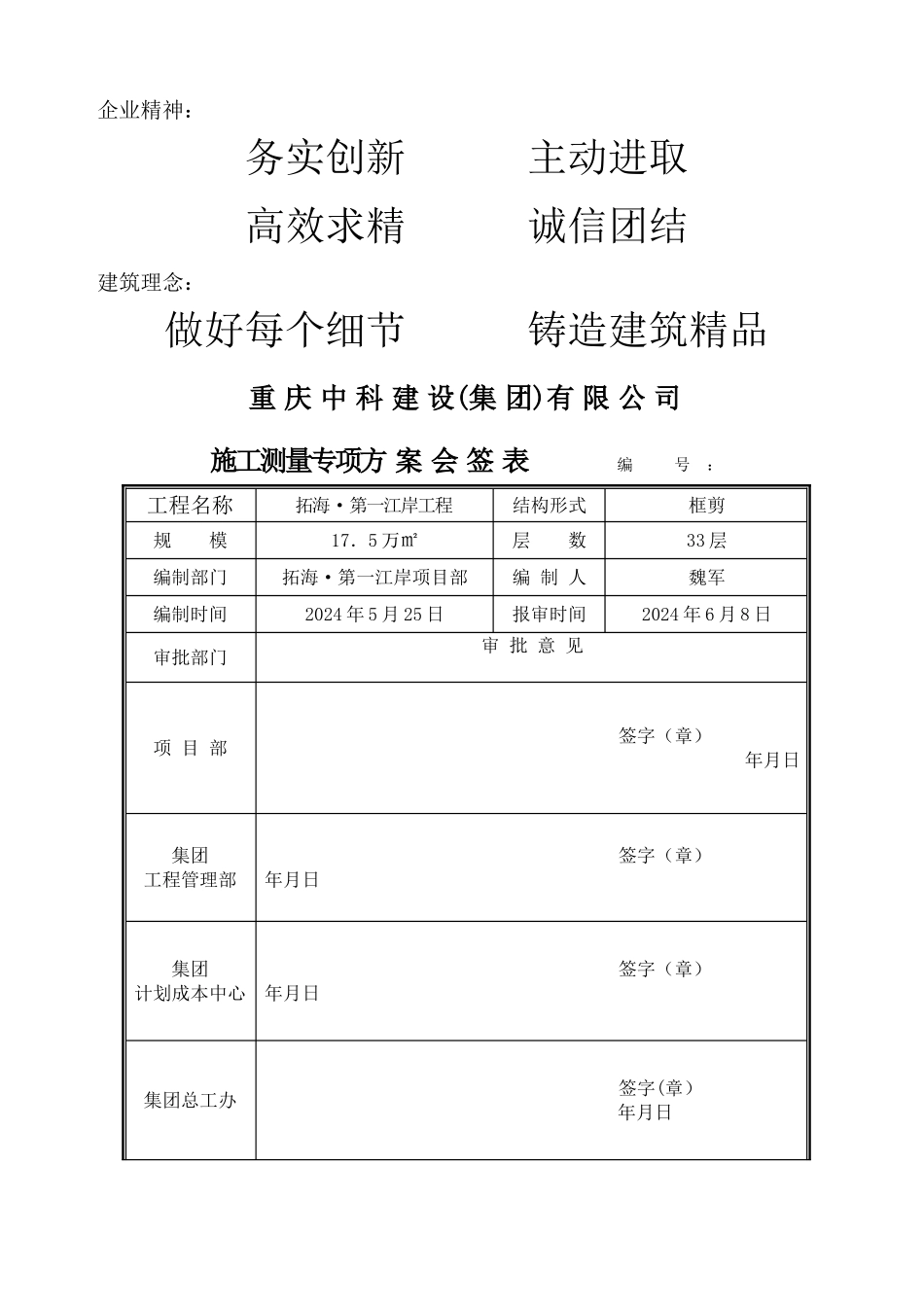

拓 海 · 第 一 江 岸 工 程施 工 测 量 专 项 方 案重庆中科建设(集团）有限公司2024年 5 月 25 日企业精神：务实创新 主动进取高效求精 诚信团结建筑理念：做好每个细节 铸造建筑精品重 庆 中 科 建 设(集 团)有 限 公 司施工测量专项方 案 会 签 表 编 号 ： 工程名称拓海·第一江岸工程结构形式框剪规 模17．5 万㎡ 层 数33 层编制部门拓海·第一江岸项目部编 制 人魏军 编制时间2024 年 5 月 25 日报审时间2024 年 6 月 8 日审批部门审 批 意 见项 目 部签字（章）年月日 集团工程管理部签字（章）年月日集团计划成本中心签字（章）年月日集团总工办签字(章）年月日总工程师签字（章)年月日目录一、编制依 据 …………………………………………………………… 3 二、工程概况… ………………………………………………………… 3 三、人员组织及设备配置……………………………………………… 3 四、施工测量 …………………………………………………………… 4 （一 ) 、平面控制网的测设……………………………………………… 4 ( 二）、高程控制网的测设 ……………………………………………… 4 （三 ) 、 ± 0 。 00 以下轴线控制施工测量………………………………… 5 ( 四）、 ± 0.00 以上轴线控制施工测量………………………………… 6 ( 五 ) ±0 。 00 以上高程的传递…………………………………………… 7 ( 六 ) ±0 。 00 以下标高控制测量………………………………………… 7 （七）施工过程测量控制………………………………………………… 7 五、施工测量中应注意的问题…………………………………………… 8 施工测量专项方案一、编制依据（一） 拓海·第一江岸工程施工图纸（二） 工程测量法律规范（GB50026—93）二、工程概况本工程为重庆中科建设（集团）有限公司建设的”拓海·第一江岸"建 1-4、7、8＃楼工程，建设地点位于雅安市雨城区姚桥镇汉碑村。由 1 栋 18 层住宅、5 栋 33 层住宅及二层地下室等项目组成。建筑面积共计约 17.5 万㎡，其中地下建筑面积约 5 万㎡。结构形式为钢筋混凝土框架—剪力墙结构。三、人员组织及设备配置（一)人员组织：安排 1 名专业测量员负责现场测量工作，现场工长全力配合。（二）设备配置：仪器名称数量用途设备性能尼 康 DTM—452C 全...
