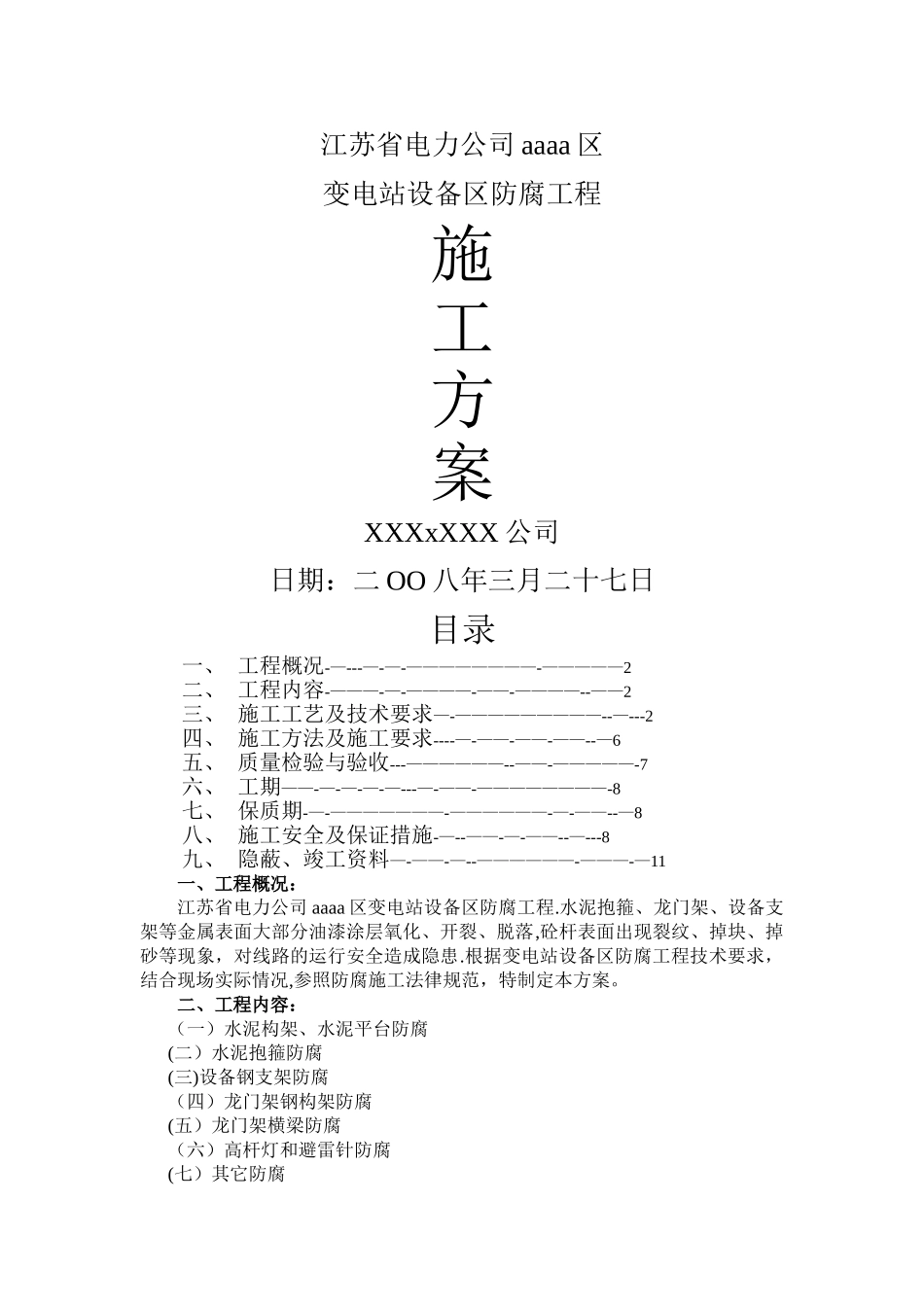

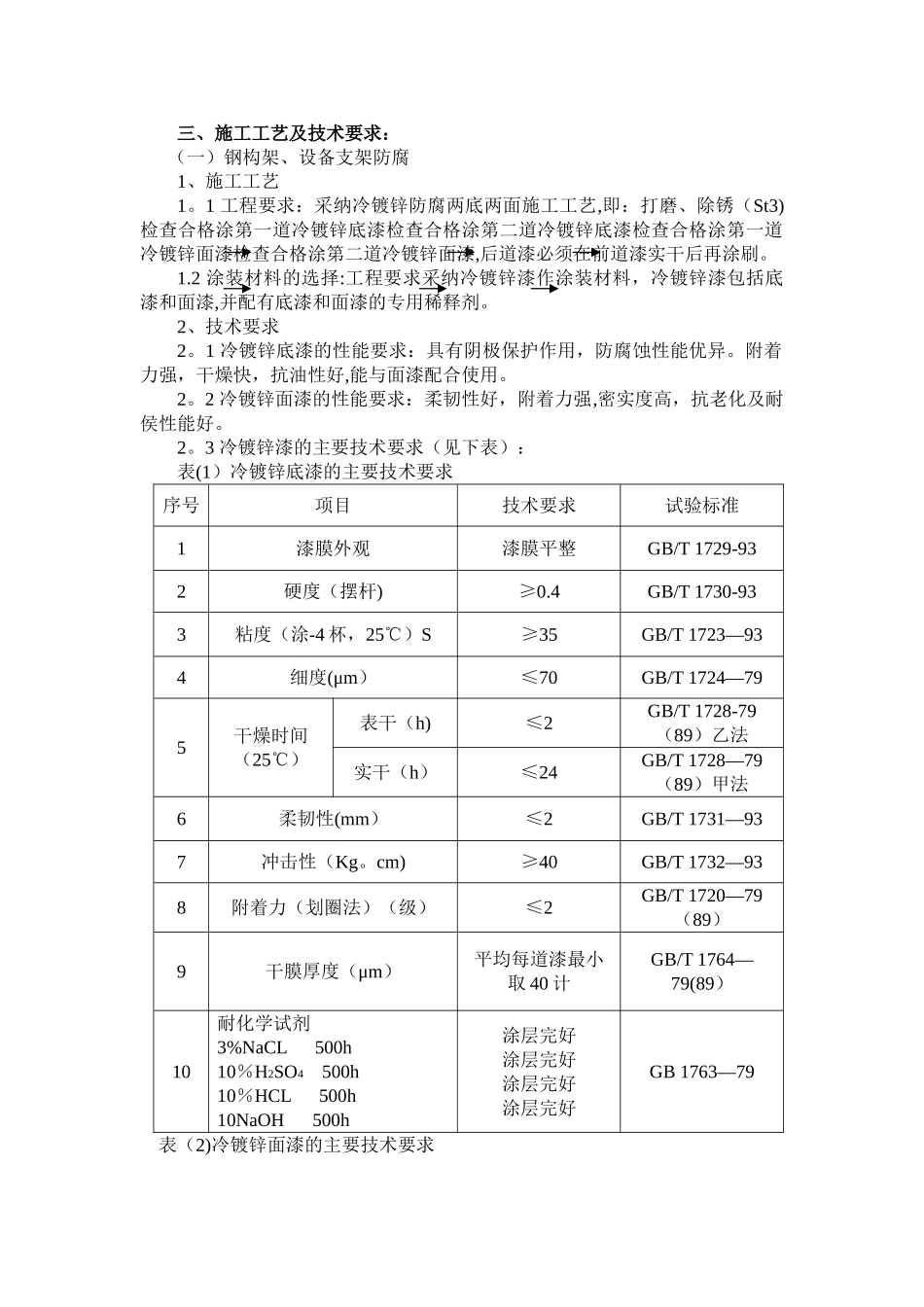

江苏省电力公司 aaaa 区变电站设备区防腐工程施工方案XXXxXXX 公司日期：二 OO 八年三月二十七日目录一、 工程概况-—---—-—-————————-—————2二、 工程内容-———-—-————-——-————--——2三、 施工工艺及技术要求—-—————————--—---2四、 施工方法及施工要求----—-——-——-——--—6五、 质量检验与验收---——————--——-—————-7六、 工期——-—-—-—-—---—-——-————————-8七、 保质期-—-———————-——————-—-——--—8八、 施工安全及保证措施-—--——-—-——--—---8九、 隐蔽、竣工资料—-——-—--——————-———-—11一、工程概况：江苏省电力公司 aaaa 区变电站设备区防腐工程.水泥抱箍、龙门架、设备支架等金属表面大部分油漆涂层氧化、开裂、脱落,砼杆表面出现裂纹、掉块、掉砂等现象，对线路的运行安全造成隐患.根据变电站设备区防腐工程技术要求，结合现场实际情况,参照防腐施工法律规范，特制定本方案。二、工程内容：（一）水泥构架、水泥平台防腐(二）水泥抱箍防腐(三)设备钢支架防腐（四）龙门架钢构架防腐(五）龙门架横梁防腐（六）高杆灯和避雷针防腐(七）其它防腐三、施工工艺及技术要求：（一）钢构架、设备支架防腐1、施工工艺1。1 工程要求：采纳冷镀锌防腐两底两面施工工艺,即：打磨、除锈（St3)检查合格涂第一道冷镀锌底漆检查合格涂第二道冷镀锌底漆检查合格涂第一道冷镀锌面漆检查合格涂第二道冷镀锌面漆,后道漆必须在前道漆实干后再涂刷。1.2 涂装材料的选择:工程要求采纳冷镀锌漆作涂装材料，冷镀锌漆包括底漆和面漆,并配有底漆和面漆的专用稀释剂。2、技术要求2。1 冷镀锌底漆的性能要求：具有阴极保护作用，防腐蚀性能优异。附着力强，干燥快，抗油性好,能与面漆配合使用。2。2 冷镀锌面漆的性能要求：柔韧性好，附着力强,密实度高，抗老化及耐侯性能好。2。3 冷镀锌漆的主要技术要求（见下表）：表(1）冷镀锌底漆的主要技术要求序号项目技术要求试验标准1漆膜外观漆膜平整GB/T 1729-932硬度（摆杆)≥0.4GB/T 1730-933粘度（涂-4 杯，25℃）S≥35GB/T 1723—934细度(μm）≤70GB/T 1724—795干燥时间（25℃）表干（h)≤2GB/T 1728-79（89）乙法实干（h）≤24GB/T 1728—79（89）甲法6柔韧性(mm）≤2GB/T 1731—937冲击性（Kg。cm)≥40GB/T 1732—938附着力（划圈法）（级）≤2GB/T 1720—79（89）9...
