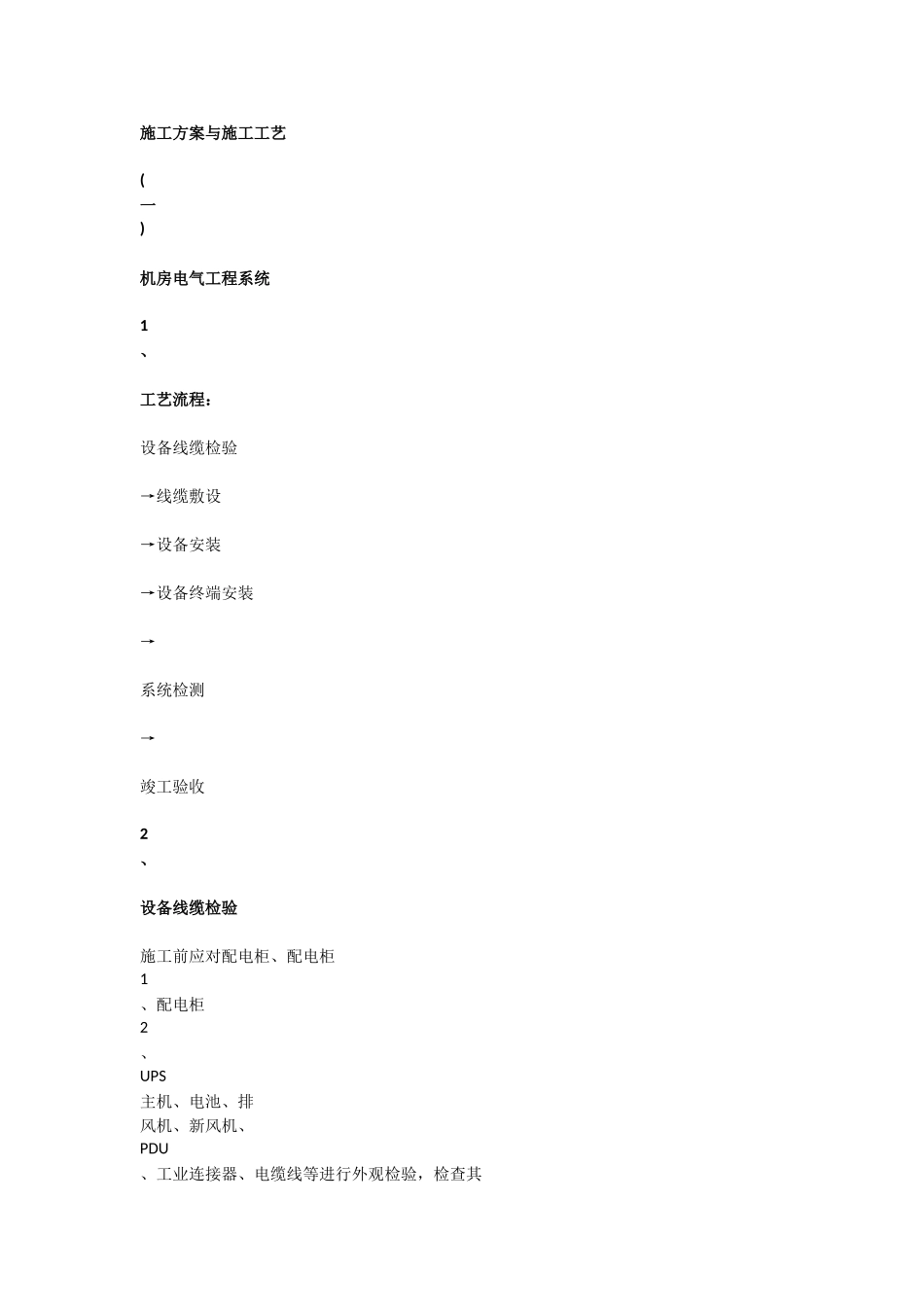

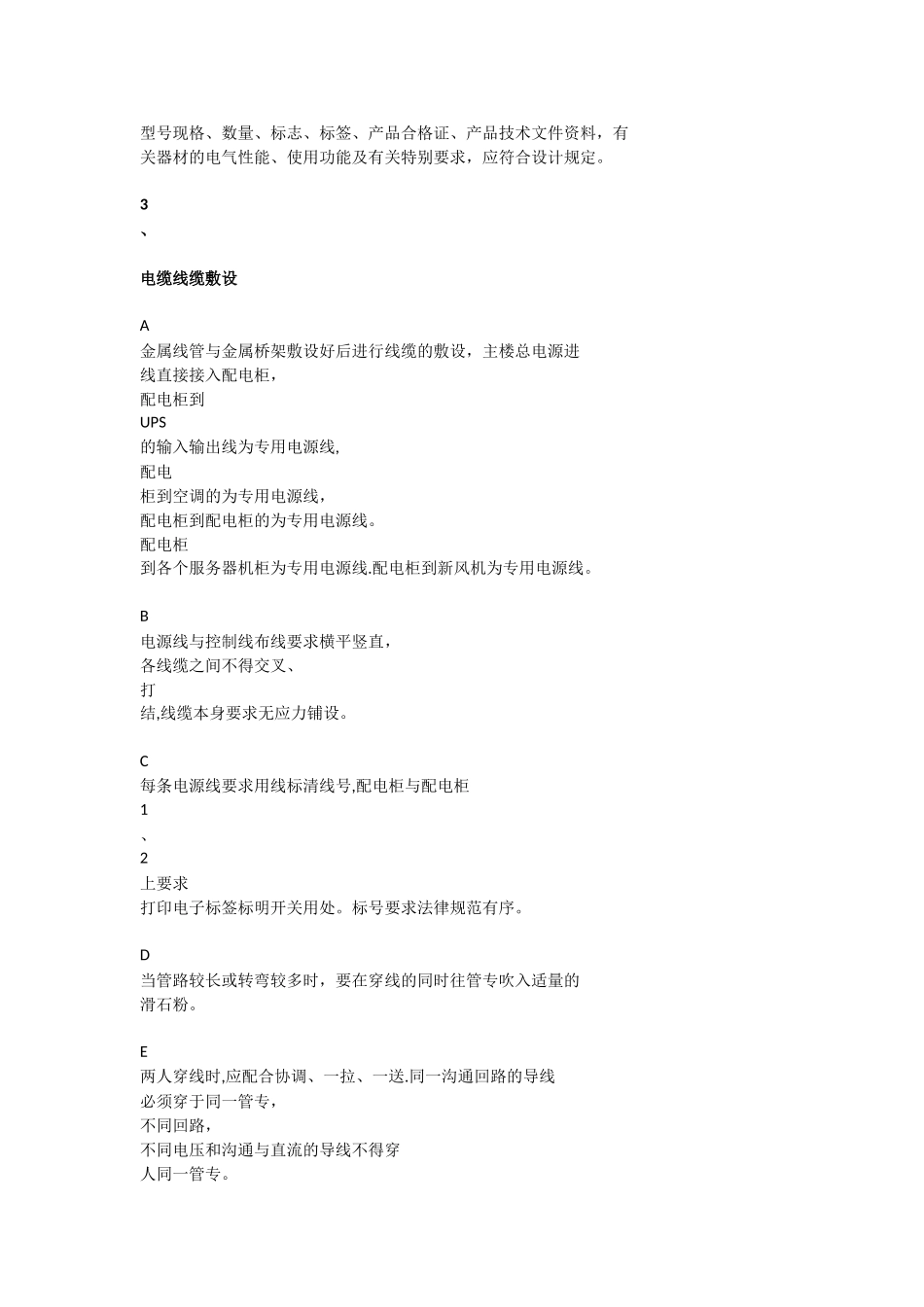

施工方案与施工工艺 (一) 机房电气工程系统 1、 工艺流程： 设备线缆检验 →线缆敷设 →设备安装 →设备终端安装 → 系统检测 → 竣工验收 2、 设备线缆检验 施工前应对配电柜、配电柜1、配电柜2、UPS主机、电池、排风机、新风机、PDU、工业连接器、电缆线等进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、使用功能及有关特别要求，应符合设计规定。 3、 电缆线缆敷设 A金属线管与金属桥架敷设好后进行线缆的敷设，主楼总电源进线直接接入配电柜，配电柜到UPS的输入输出线为专用电源线,配电柜到空调的为专用电源线，配电柜到配电柜的为专用电源线。配电柜到各个服务器机柜为专用电源线.配电柜到新风机为专用电源线。 B 电源线与控制线布线要求横平竖直，各线缆之间不得交叉、打结,线缆本身要求无应力铺设。 C每条电源线要求用线标清线号,配电柜与配电柜1、2上要求打印电子标签标明开关用处。标号要求法律规范有序。 D当管路较长或转弯较多时，要在穿线的同时往管专吹入适量的滑石粉。 E两人穿线时,应配合协调、一拉、一送.同一沟通回路的导线必须穿于同一管专，不同回路，不同电压和沟通与直流的导线不得穿人同一管专。 F电源线穿管或桥架布线时导线的颜色应加以区分,一般干线回路及支路应按要求分色，A相黄色,B相绿色，C相红色,N（中性线）为淡蓝色，PE(保护线）为黄绿双色. G配电柜与配电柜专导线的预留长度应为配电柜体周长的1/2；导线与带线的绑扎首先将导线前端绝缘层削去，然后将导线的线芯直接插入带线的圈专，并折回压实绑扎牢固，并且带上护口. H电源线的接头不能增加电阻值，受力电源线不能降低原机械强度。不能降低原绝缘强度。电源线在管专严禁有接头，导线的绝缘电阻值应大于0。5MΩ. J质量标准执行GB50303一2024《建筑电气工程施工质量验收规范》第15章的规定. 4、 设备安装 A。 UPS安装 槽钢、角钢先调直找正后，焊接成如下图所示的散力架,再根据设备固定螺栓的间距,钻出固定孔，对焊接部位除锈并做防腐处理。用人力及滚杠将UPS主机就位到散力架上，找平，找正后将UPS主机固定牢固. UPS蓄电池组安装前应检查以下专容： （1） 蓄电池外壳应无裂纹，损伤,变形，漏液等现象. （2） 蓄电池的正，负端柱必须极性正确,并无变形；滤气帽或气孔塞的通气性能良好。 （3) 连接板，螺栓及螺母应齐全，无锈蚀。 （4） 蓄电池安装应平稳，间距均...
