施工现场临时用电施工方案-审

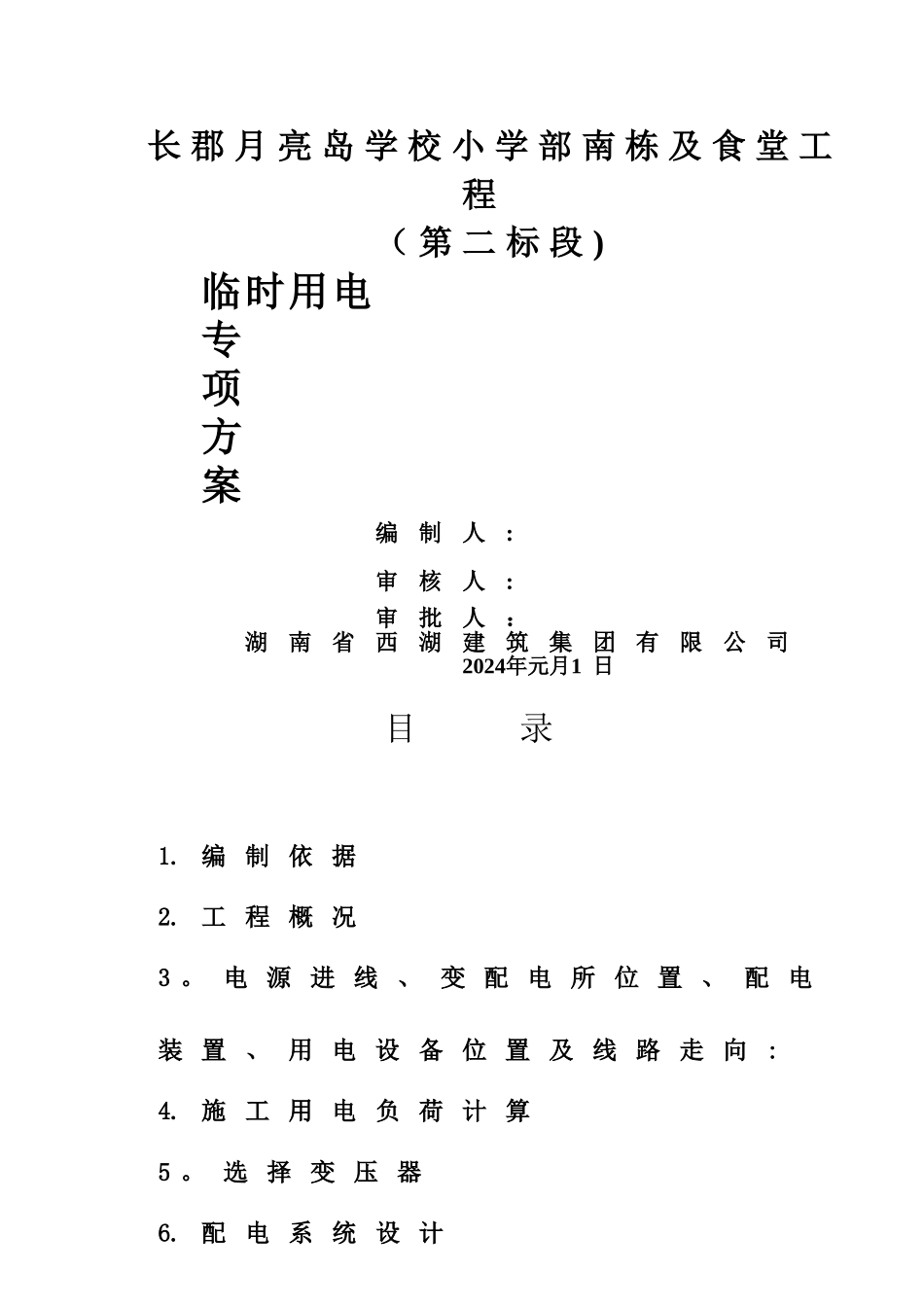

长 郡 月 亮 岛 学 校 小 学 部 南 栋 及 食 堂 工程（ 第 二 标 段 )临时用电专项方案编制人:审核人:审批人：湖南省西湖建筑集团有限公司2024年元月1 日目 录1. 编 制 依 据2. 工 程 概 况3 。 电 源 进 线 、 变 配 电 所 位 置 、 配 电装 置 、 用 电 设 备 位 置 及 线 路 走 向 :4. 施 工 用 电 负 荷 计 算5 。 选 择 变 压 器6. 配 电 系 统 设 计6.1 配 电 线 路 设 计 ， 选 择 导 线 或 电 缆 ；6 。 2 配 电 装 置 设 计 ， 选 择 电 器 ;6.3 接 地 装 置 设 计 ；6 。 4 临 时 用 电 工 程 图 纸 ， 主 要 包 括用 电 工 程 总 平 面 图 、 配 电 装 置 布置 图 、 配 电 系 统 接 线 图 、 接 地 装 置设 计 图 。7. 防 雷 装 置 设 计 ；8. 防 护 措 施 ；9. 安 全 用 电 措 施 和 电 气 防 火 措 施 .9 。 1 组 织 措 施9 。 2 、 安 全 用 电 措 施9.3 电 气 防 火 措 施1. 编 制 依 据《低压配电设计法律规范》GB50054—2024 《建筑工程施工现场供电安全法律规范》GB50194-2024 《通用用电设备配电设计法律规范》GB50055-2024 《供配电系统设计法律规范》GB50052-2024 《施工现场临时用电安全技术法律规范》JGJ46—2024《建筑施工安全检查标准》JGJ59—20242. 工 程 概 况长郡月亮岛学校小学部南栋及食堂工程施工（第二标段），位于长沙市望城区月亮岛街道, 小学部南栋为地上四层，食堂为地上三层为框架结构，该工程施工现场临时用电总配电屏由施工单位自行设置, 设在教学楼和食堂之间，距离施工现场约10m 远，电压系统为“380/220V" 电压系统。施工现场地内主要的大功率施工机械有塔吊一台、对焊机两台、物料提升机两台、施工照明等。施工的主要特点是施工场地宽敞，交通便利，工期紧张，用电需求量大。 施工现场采纳400A 三相漏电保护器开关，作为送电回路装置, 电缆埋地敷设，过公路穿钢管（直埋电缆填沙保护）.在施工现场采纳放射式与树干式相接合的线路敷设方式.根据现场勘察, 保证临时用电设施有足够的负荷，供应各种设备的正常运转，并具备完整的防护保证措施, 保障生产顺利进行。2 。 电 源 进 线 、 变 配 电 所 位 置 、 配 电 装置 、 用 电 设 备 ...
