施工现场临时用电简单方案

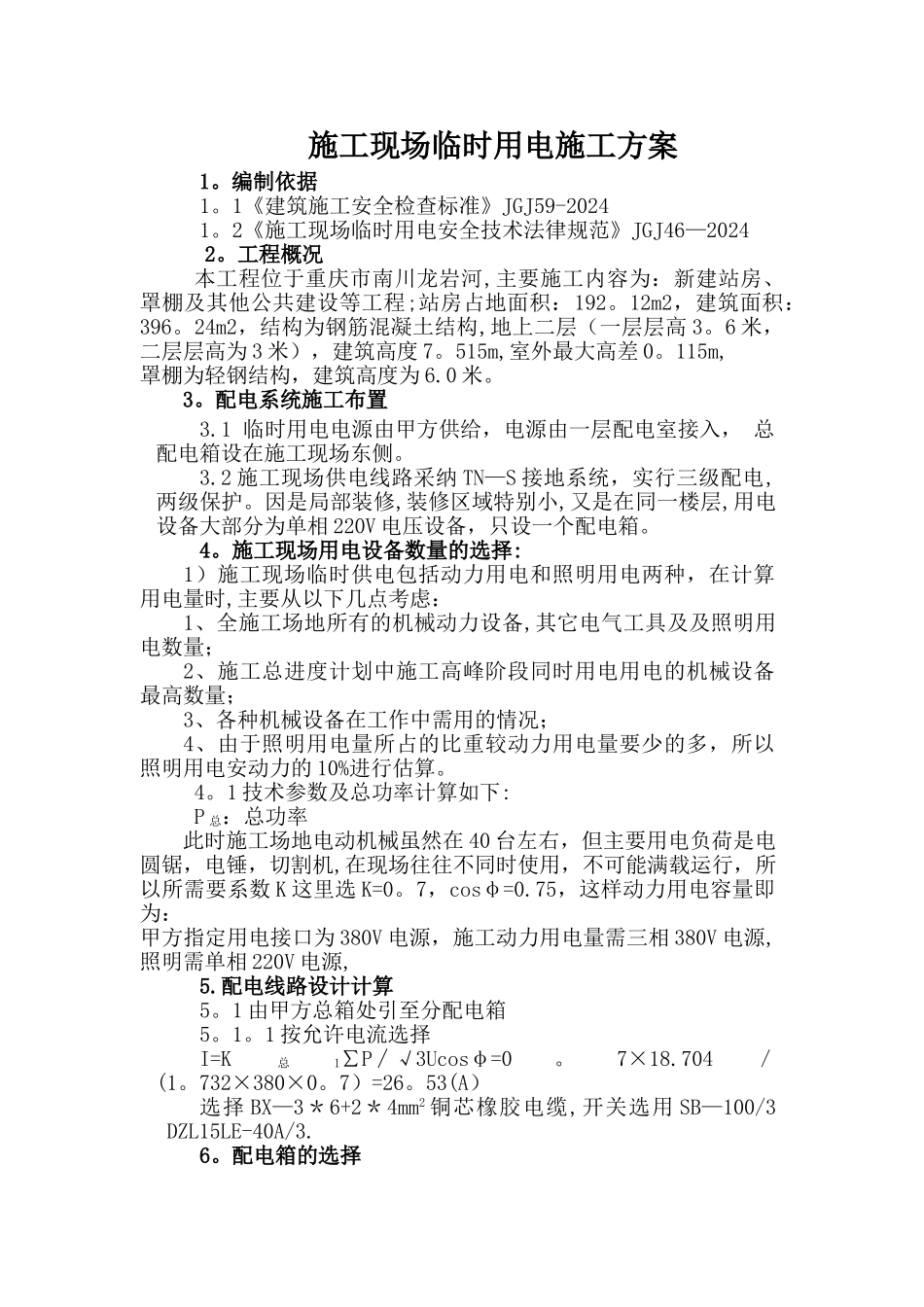

施工现场临时用电施工方案1。编制依据1。1《建筑施工安全检查标准》JGJ59-20241。2《施工现场临时用电安全技术法律规范》JGJ46—20242。工程概况 本工程位于重庆市南川龙岩河,主要施工内容为：新建站房、罩棚及其他公共建设等工程;站房占地面积：192。12m2，建筑面积：396。24m2，结构为钢筋混凝土结构,地上二层（一层层高 3。6 米，二层层高为 3 米），建筑高度 7。515m,室外最大高差 0。115m,罩棚为轻钢结构，建筑高度为 6.0 米。3。配电系统施工布置3.1 临时用电电源由甲方供给，电源由一层配电室接入， 总配电箱设在施工现场东侧。3.2 施工现场供电线路采纳 TN—S 接地系统，实行三级配电,两级保护。因是局部装修,装修区域特别小,又是在同一楼层,用电设备大部分为单相 220V 电压设备，只设一个配电箱。4。施工现场用电设备数量的选择:1）施工现场临时供电包括动力用电和照明用电两种，在计算用电量时,主要从以下几点考虑：1、全施工场地所有的机械动力设备,其它电气工具及及照明用电数量；2、施工总进度计划中施工高峰阶段同时用电用电的机械设备最高数量；3、各种机械设备在工作中需用的情况；4、由于照明用电量所占的比重较动力用电量要少的多，所以照明用电安动力的 10%进行估算。4。1 技术参数及总功率计算如下:P 总：总功率 此时施工场地电动机械虽然在 40 台左右，但主要用电负荷是电圆锯，电锤，切割机,在现场往往不同时使用，不可能满载运行，所以所需要系数 K 这里选 K=0。7，cosφ=0.75，这样动力用电容量即为：甲方指定用电接口为 380V 电源，施工动力用电量需三相 380V 电源,照明需单相 220V 电源,5.配电线路设计计算5。1 由甲方总箱处引至分配电箱5。1。1 按允许电流选择I=K总1∑P∕√3Ucosφ=0。7×18.704／(1。732×380×0。7）=26。53(A）选择 BX—3＊6+2＊4mm2 铜芯橡胶电缆,开关选用 SB—100/3 DZL15LE-40A/3.6。配电箱的选择配电箱采纳备案成品配电箱，电器安装在绝缘板上，箱门关闭严密并配锁。箱体的进出线孔为圆孔,设置在箱体的底侧，严禁开长孔.箱体的尺寸应保证电器的安装、接线、维修、操作方便和电器安全距离。对于箱体的金属外壳要做保护接零.7．施工现场接地装置与避置采纳三相五线制供电，箱内设保护零线做漏电保护.8。安全用电技术措施8.1 本工程采纳 TN—S 系统,实行“三级配电，两级保护"，并作重复接地,进行双项保护.8.2 配电箱内要求盘面清楚,有条理,并采纳端子板...
