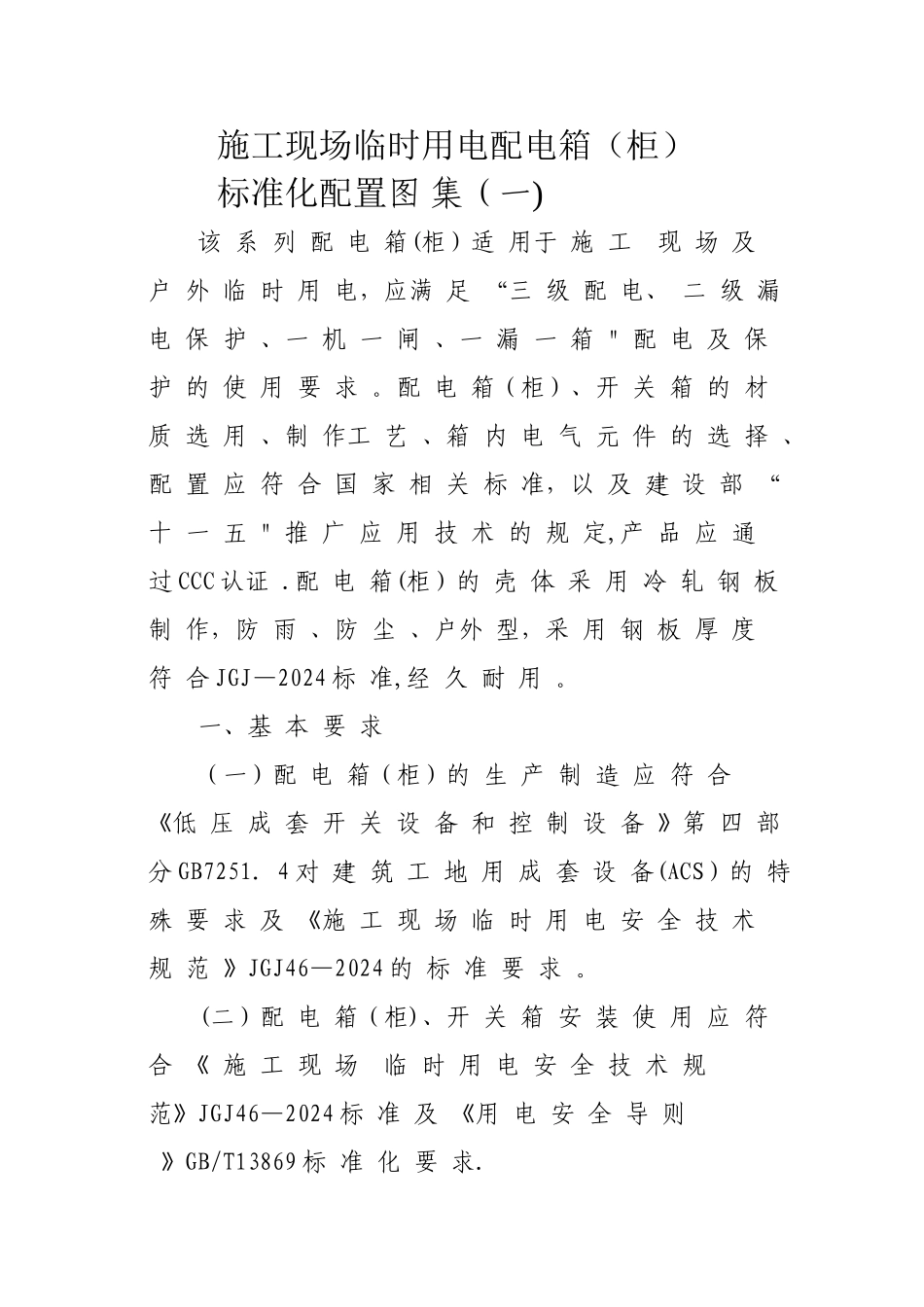

施工现场临时用电配电箱（柜）标准化配置图 集（一)该 系 列 配 电 箱(柜）适 用于 施 工 现 场 及 户 外 临 时 用 电，应满 足 “三 级 配 电、 二 级 漏 电 保 护 、一 机 一 闸 、一 漏 一 箱 " 配 电 及 保 护 的 使 用 要 求 。配 电 箱（柜）、开 关 箱 的 材 质 选 用 、制 作工 艺 、箱 内 电 气 元 件 的 选 择 、配 置 应 符 合 国 家 相 关 标 准，以 及 建 设 部 “ 十 一 五 " 推 广 应 用 技 术 的 规 定,产 品 应 通 过 CCC 认证 .配 电 箱(柜）的 壳 体 采 用 冷 轧 钢 板 制 作，防 雨 、防 尘 、户外 型，采 用 钢 板 厚 度 符 合 JGJ—2024 标 准,经 久 耐 用 。一、基 本 要 求（一）配 电 箱（柜）的 生 产 制 造 应 符 合 《低 压 成 套 开 关 设 备 和 控 制 设 备 》第 四 部 分 GB7251．4 对 建 筑 工 地 用 成 套 设 备(ACS）的 特 殊 要 求 及 《施 工 现 场 临 时 用 电 安 全 技 术 规 范 》JGJ46—2024 的 标 准 要 求 。(二）配 电 箱（柜)、开 关 箱 安 装 使 用 应 符 合 《 施 工 现 场 临 时 用 电 安 全 技 术 规 范》JGJ46—2024 标 准 及 《用 电 安 全 导 则 》GB/T13869 标 准 化 要 求.(三)配 电 箱(柜）、开 关 箱 应 分 设 N 线 、PE 线 端 子 板，进 出 线 必 须 通 过 端 子 板 做 可 靠 连 接 .N 线 端 子 板 必 须 与 金 属 电 器 安 装 板 绝 缘 ；PE 线 端 子 板 必 须 与 金 属 电 器 安 装 板 做 电 气 连 接。进 出 线 中 的 N 线 必 须 通 过 N 线 端 子 板 连 接 ; PE 线 必 须 通 过 P E 线 端 子 板 连 接。PE 线 与 端 子 板 连 接 必 须 采 用 电 气 连 接，电 气 连 接 点 的 数 量 应 比 箱 体 内 回 路 数 量 多 2 个,1 个 为 PE 线 进 箱 体 的 连 接 点 ， 1 个 为 重 复 接 地 的 连 接 点 .（四） 电 器 元 件 应 选 用 符 合 GB/4048．2—2001、GB6829 以及 JGJ46-2024 标 准 的 产 品，并 符 合 建 设 部 “ 十 一 五 ...
