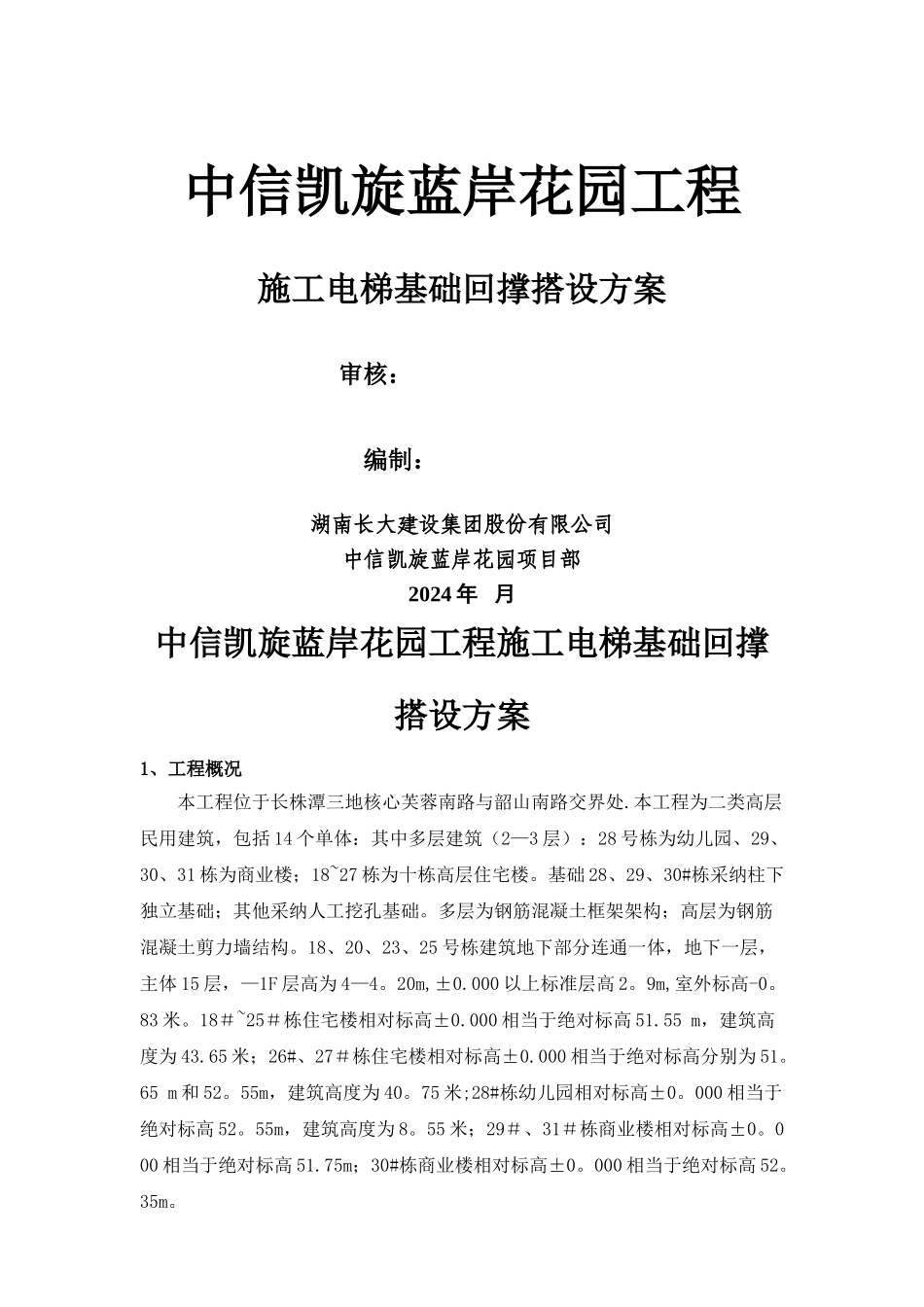

中信凯旋蓝岸花园工程施工电梯基础回撑搭设方案审核：编制：湖南长大建设集团股份有限公司中信凯旋蓝岸花园项目部2024 年 月中信凯旋蓝岸花园工程施工电梯基础回撑搭设方案1、工程概况本工程位于长株潭三地核心芙蓉南路与韶山南路交界处
本工程为二类高层民用建筑，包括 14 个单体：其中多层建筑（2—3 层）：28 号栋为幼儿园、29、30、31 栋为商业楼；18~27 栋为十栋高层住宅楼
基础 28、29、30#栋采纳柱下独立基础；其他采纳人工挖孔基础
多层为钢筋混凝土框架架构；高层为钢筋混凝土剪力墙结构
18、20、23、25 号栋建筑地下部分连通一体，地下一层， 主体 15 层，—1F 层高为 4—4
20m,±0
000 以上标准层高 2
9m,室外标高-0
18＃~25＃栋住宅楼相对标高±0
000 相当于绝对标高 51
55 m，建筑高度为 43
65 米；26#、27＃栋住宅楼相对标高±0
000 相当于绝对标高分别为 51
65 m 和 52
55m，建筑高度为 40
75 米;28#栋幼儿园相对标高±0
000 相当于绝对标高 52
55m，建筑高度为 8
55 米；29＃、31＃栋商业楼相对标高±0
000 相当于绝对标高 51
75m；30#栋商业楼相对标高±0
000 相当于绝对标高 52

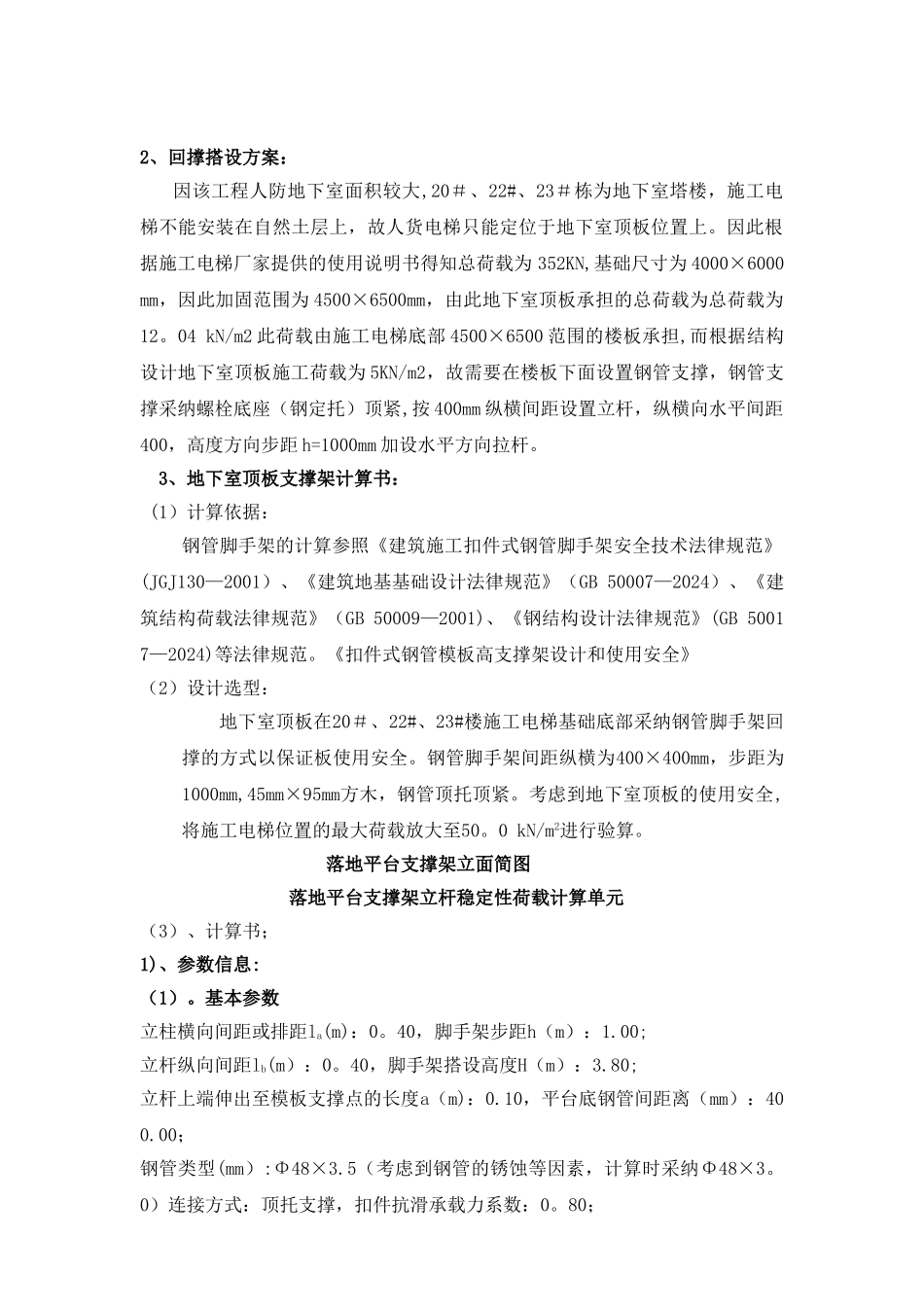

2、回撑搭设方案：因该工程人防地下室面积较大,20＃、22#、23＃栋为地下室塔楼，施工电梯不能安装在自然土层上，故人货电梯只能定位于地下室顶板位置上
因此根据施工电梯厂家提供的使用说明书得知总荷载为 352KN,基础尺寸为 4000×6000mm，因此加固范围为 4500×6500mm，由此地下室顶板承担的总荷载为总荷载为12
04 kN/m2 此荷载由施工电梯底部 4500×6500 范围的楼板承担,而根据结构设计地下室顶板施工荷载为 5KN/m2，故
