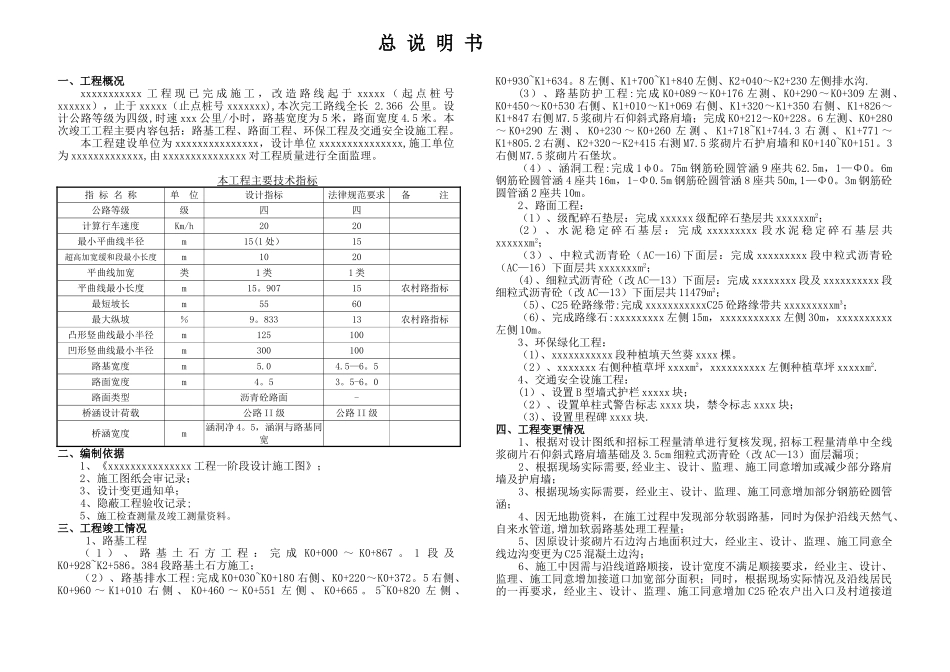

施工竣工图总说明书

一、工程概况xxxxxxxxxxx 工 程 现 已 完 成 施 工 ， 改 造 路 线 起 于 xxxxx （ 起 点 桩 号 xxxxxx），止于 xxxxx（止点桩号 xxxxxxx),本次完工路线全长 2.366 公里。设计公路等级为四级,时速 xxx 公里/小时，路基宽度为 5 米，路面宽度 4.5 米。本次竣工工程主要内容包括：路基工程、路面工程、环保工程及交通安全设施工程。本工程建设单位为 xxxxxxxxxxxxxxx，设计单位 xxxxxxxxxxxxxxx,施工单位为 xxxxxxxxxxxxx,由 xxxxxxxxxxxxxxx 对工程质量进行全面监理。 本工程主要技术指标指 标 名 称单 位设计指标法律规范要求备 注公路等级级四四计算行车速度Km/h2020最小平曲线半径m15(1 处）15超高加宽缓和段最小长度m1020平曲线加宽类1 类1 类平曲线最小长度m15。90715农村路指标最短坡长m5560最大纵坡％9。83313农村路指标凸形竖曲线最小半径m125100凹形竖曲线最小半径m300100路基宽度m5.04.5—6。5路面宽度m4。53。5-6。0路面类型沥青砼路面-桥涵设计荷载公路 II 级公路 II 级桥涵宽度m涵洞净 4。5，涵洞与路基同宽二、编制依据1、《xxxxxxxxxxxxxxx 工程一阶段设计施工图》；2、施工图纸会审记录；3、设计变更通知单；4、隐蔽工程验收记录;5、施工检查测量及竣工测量资料。三、工程竣工情况1、路基工程（ 1 ） 、 路 基 土 石 方 工 程 ： 完 成 K0+000 ～ K0+867 。 1 段 及K0+928~K2+586。384 段路基土石方施工；（2）、路基排水工程:完成 K0+030~K0+180 右侧、K0+220～K0+372。5 右侧、K0+960 ～ K1+010 右 侧 、 K0+460 ～ K0+551 左 侧 、 K0+665 。 5~K0+820 左 侧 、K0+930~K1+634。8 左侧、K1+700~K1+840 左侧、K2+040～K2+230 左侧排水沟.(3）、路基防护工程:完成 K0+089～K0+176 左测、K0+290～K0+309 左测、K0+450～K0+530 右侧、K1+010～K1+069 右侧、K1+320～K1+350 右侧、K1+826～K1+847 右侧 M7.5 浆砌片石仰斜式路肩墙；完成 K0+212～K0+228。6 左测、K0+280～ K0+290 左 测 、 K0+230 ～ K0+260 左 测 、 K1+718~K1+744.3 右 测 、 K1+771 ～K1+805.2 右测、K2+320～K2+415 右测 M7.5 浆砌片石护肩墙和 K0+140~K0+151。3右侧 M7.5 浆砌片石堡坎。（4）、涵洞工程:完成 1φ0。75m 钢筋砼圆管涵 9 座共 62.5m，1—Φ0。6m钢筋砼圆管涵 4 座共 16m，1-Φ0.5m 钢筋砼圆管涵 8 ...
