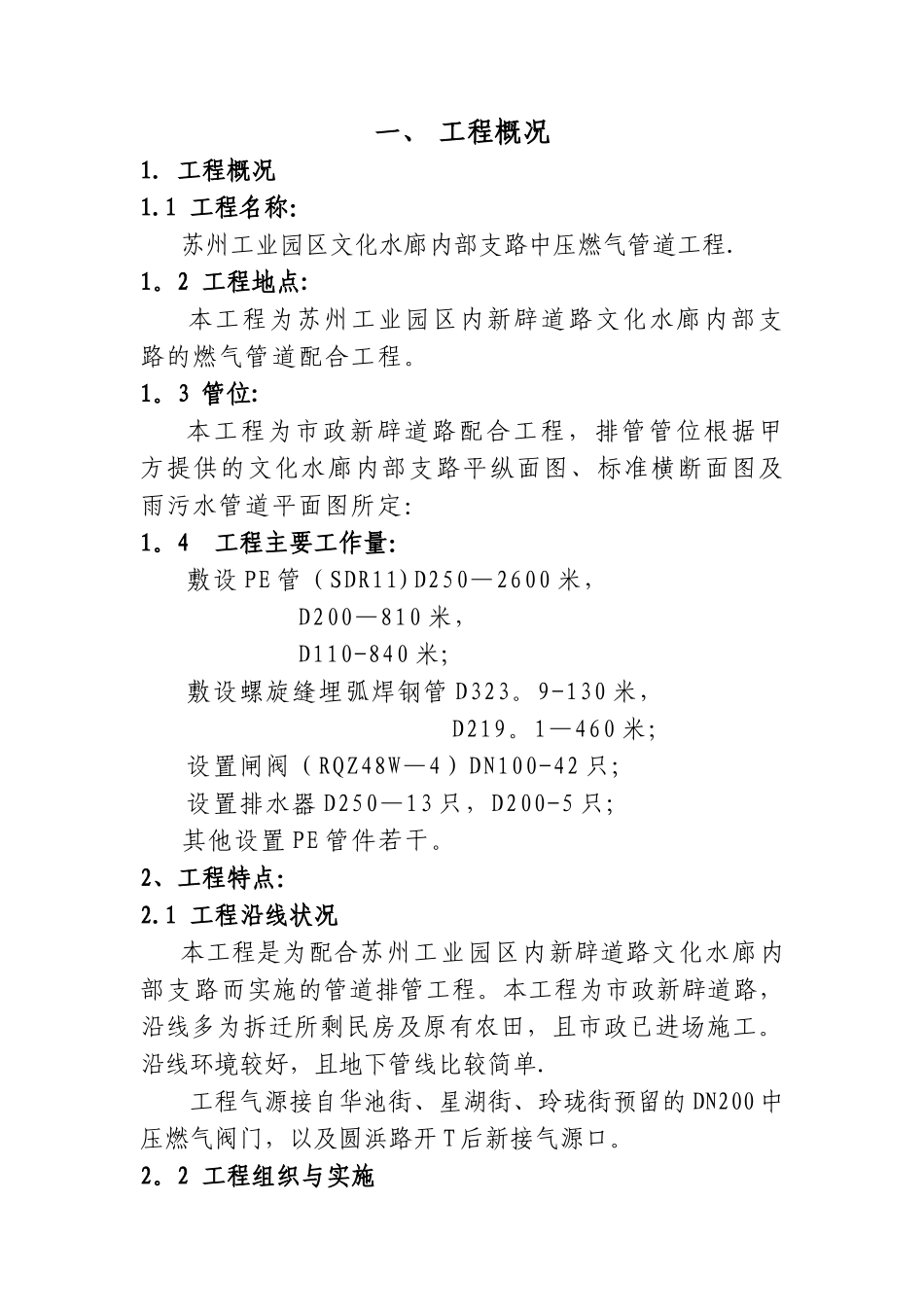

一、 工程概况1．工程概况1.1 工程名称：苏州工业园区文化水廊内部支路中压燃气管道工程.1。2 工程地点: 本工程为苏州工业园区内新辟道路文化水廊内部支路的燃气管道配合工程。1。3 管位:本工程为市政新辟道路配合工程，排管管位根据甲方提供的文化水廊内部支路平纵面图、标准横断面图及雨污水管道平面图所定：1。4 工程主要工作量：敷设 PE 管（SDR11)D250—2600 米， D200—810 米， D110-840 米;敷设螺旋缝埋弧焊钢管 D323。9-130 米， D219。1—460 米；设置闸阀（RQZ48W—4）DN100-42 只;设置排水器 D250—13 只，D200-5 只; 其他设置 PE 管件若干。2、工程特点：2.1 工程沿线状况本工程是为配合苏州工业园区内新辟道路文化水廊内部支路而实施的管道排管工程。本工程为市政新辟道路，沿线多为拆迁所剩民房及原有农田，且市政已进场施工。沿线环境较好，且地下管线比较简单.工程气源接自华池街、星湖街、玲珑街预留的 DN200 中压燃气阀门，以及圆浜路开 T 后新接气源口。2。2 工程组织与实施2。2.1 本工程属于野外施工，施工环境较好，排管沿线地下管线情况比较简单，应积极做好现场交底工作,并在施工前请有关部门进行管线监护，必要时开挖样洞,施工中密切注意现场情况，以便安全有效处理,有利于安全生产。2.2。2 本工程施工周期正好包含雨季，故专门制定了雨季保证施工质量、安全的措施；2。2。3 本工程所在地区土质为江南地区典型的软土，且地下水位较高，不易成沟，故在施工前准备充足的板桩支撑沟槽，并配备抽水设备进行施工和足够的劳动力以便连续作业;2.2。4 在施工前期准备阶段，根据道路情况，安排好机械设备进场、及材料运输线路的最佳线路;2。2。5 为保证工程优质、高效完成，我们将严格根据合同要求，接受业主的管理.2。3 主要工艺 本工程管材主要采纳了 PE 管（选用 SDR11 系列，材质为 PE80),设计压力为 0.2MPa,施工连接工艺为：公称外径D110(包括）以下为电熔焊，大于 D110 的 PE 管采纳对接焊，PE 管与钢管的连接采纳法兰形式，详见相关方案；3、编制依据3。1《城镇燃气设计法律规范》GB50028-93;3.2《城镇燃气输配工程施工及验收法律规范》CJJ33—89;3.3《聚乙烯燃气管道工程技术规程》CJJ63-95;二、施工工艺及相关技术措施1、工程施工流程图工程施工流程图如下页所示。管线的施工将按流程图进行，同时在施工过程中采纳一体化施工方法，即沟槽开挖→管基处理→落管→连接→初...
