施工组织设计铁塔新建基站

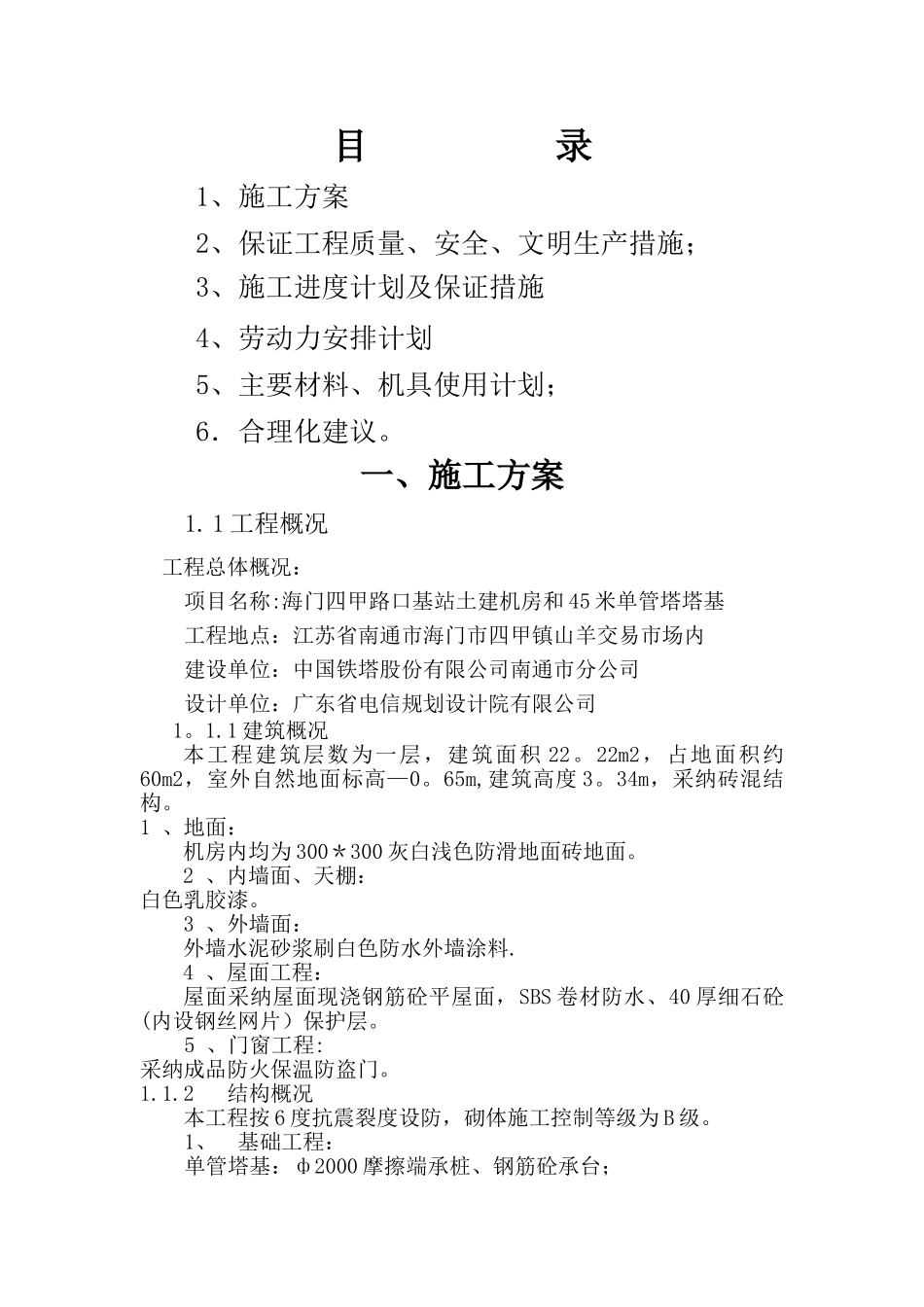

施工组织设计铁塔新建基站_第1页
1/25

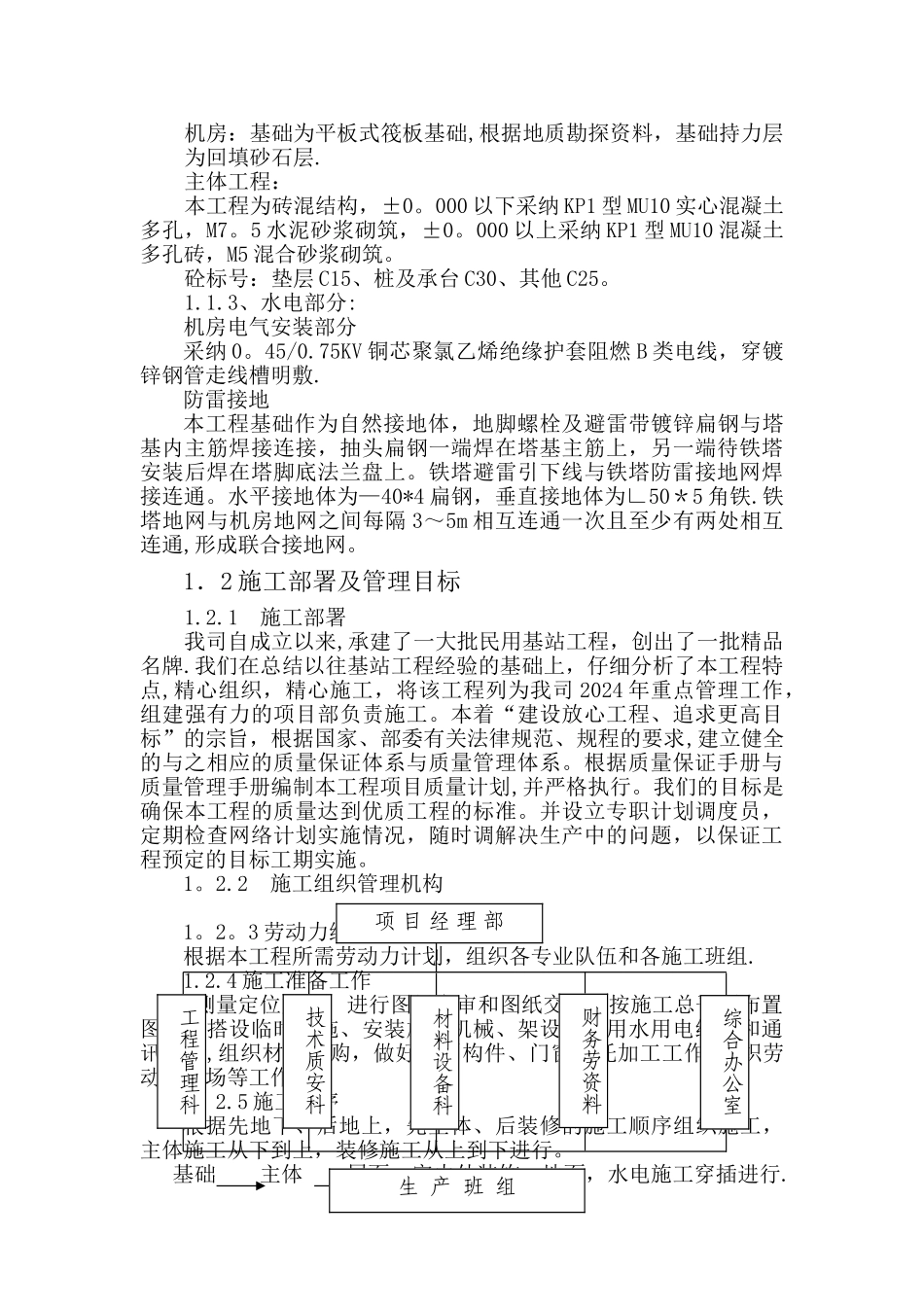

施工组织设计铁塔新建基站_第2页
2/25

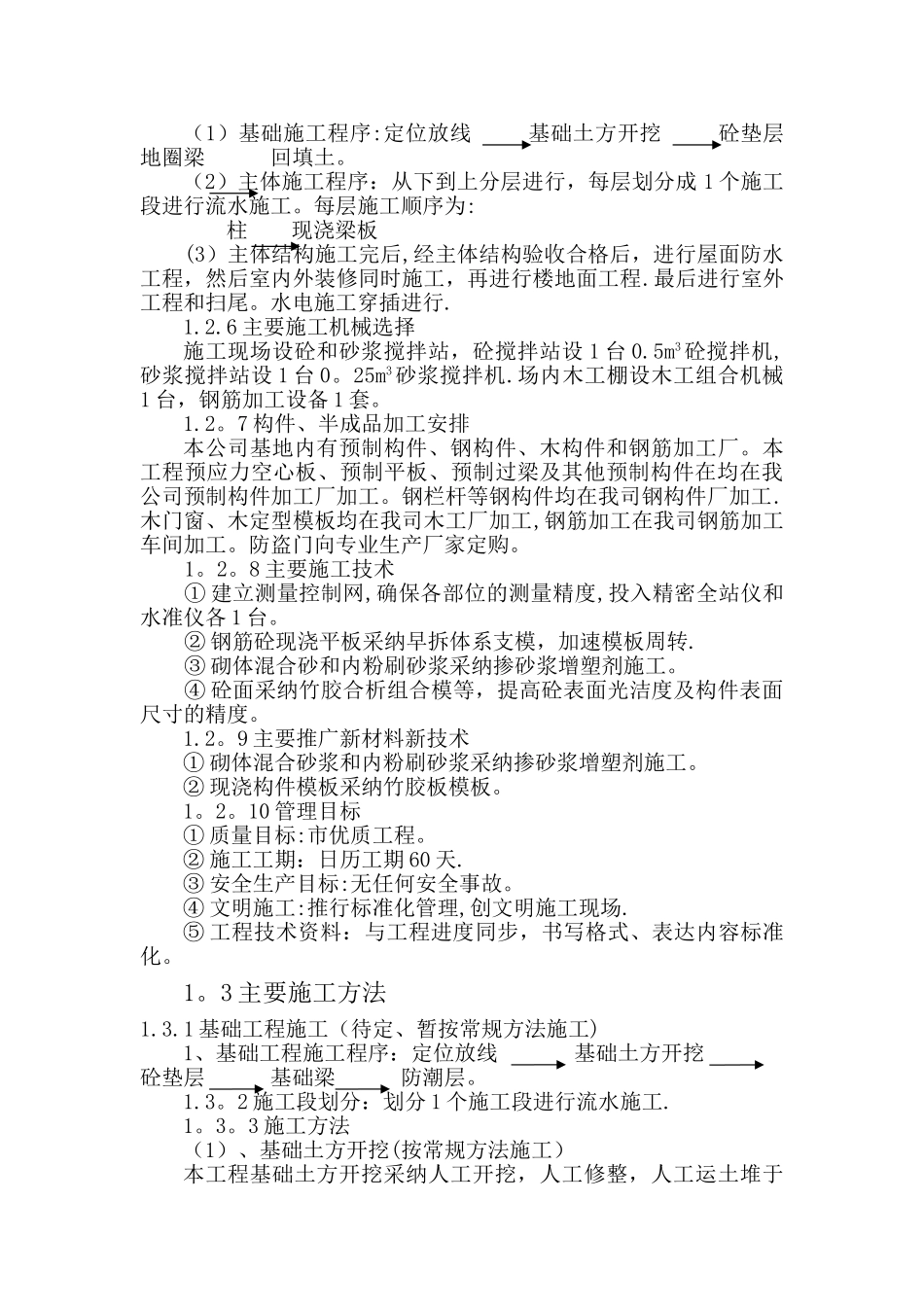

施工组织设计铁塔新建基站_第3页
3/25
目 录1、施工方案2、保证工程质量、安全、文明生产措施;3、施工进度计划及保证措施4、劳动力安排计划5、主要材料、机具使用计划;6.合理化建议。一、施工方案1.1 工程概况工程总体概况:项目名称:海门四甲路口基站土建机房和 45 米单管塔塔基工程地点:江苏省南通市海门市四甲镇山羊交易市场内建设单位:中国铁塔股份有限公司南通市分公司设计单位:广东省电信规划设计院有限公司1。1.1 建筑概况本工程建筑层数为一层,建筑面积 22。22m2,占地面积约60m2,室外自然地面标高—0。65m,建筑高度 3。34m,采纳砖混结构。1 、地面:机房内均为 300*300 灰白浅色防滑地面砖地面。2 、内墙面、天棚:白色乳胶漆。 3 、外墙面:外墙水泥砂浆刷白色防水外墙涂料.4 、屋面工程:屋面采纳屋面现浇钢筋砼平屋面,SBS 卷材防水、40 厚细石砼(内设钢丝网片)保护层。5 、门窗工程:采纳成品防火保温防盗门。1.1.2 结构概况 本工程按 6 度抗震裂度设防,砌体施工控制等级为 B 级。1、基础工程:单管塔基:ф2000 摩擦端承桩、钢筋砼承台;机房:基础为平板式筏板基础,根据地质勘探资料,基础持力层为回填砂石层.主体工程:本工程为砖混结构,±0。000 以下采纳 KP1 型 MU10 实心混凝土多孔,M7。5 水泥砂浆砌筑,±0。000 以上采纳 KP1 型 MU10 混凝土多孔砖,M5 混合砂浆砌筑。砼标号:垫层 C15、桩及承台 C30、其他 C25。1.1.3、水电部分:机房电气安装部分采纳 0。45/0.75KV 铜芯聚氯乙烯绝缘护套阻燃 B 类电线,穿镀锌钢管走线槽明敷.防雷接地本工程基础作为自然接地体,地脚螺栓及避雷带镀锌扁钢与塔基内主筋焊接连接,抽头扁钢一端焊在塔基主筋上,另一端待铁塔安装后焊在塔脚底法兰盘上。铁塔避雷引下线与铁塔防雷接地网焊接连通。水平接地体为—40*4 扁钢,垂直接地体为∟50*5 角铁.铁塔地网与机房地网之间每隔 3~5m 相互连通一次且至少有两处相互连通,形成联合接地网。1.2 施工部署及管理目标1.2.1施工部署 我司自成立以来,承建了一大批民用基站工程,创出了一批精品名牌.我们在总结以往基站工程经验的基础上,仔细分析了本工程特点,精心组织,精心施工,将该工程列为我司 2024 年重点管理工作,组建强有力的项目部负责施工。本着“建设放心工程、追求更高目标”的宗旨,根据国家、部委有关法律规范、规程的要求,建立健全的与之相应的质量保证体系与质量管理体系。根据质量保证手册与质量管理手...
