旋挖施工技术交底记录表

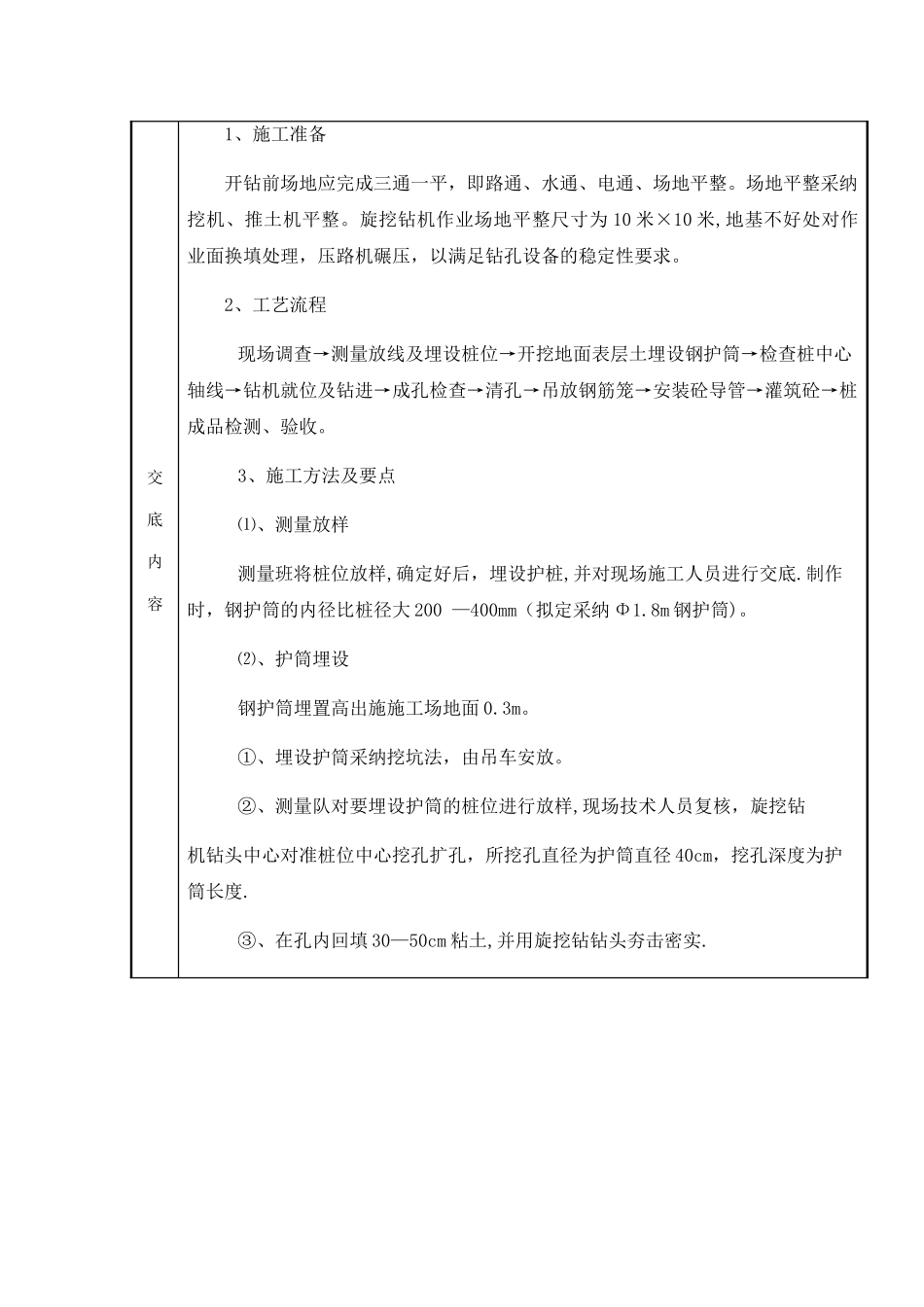

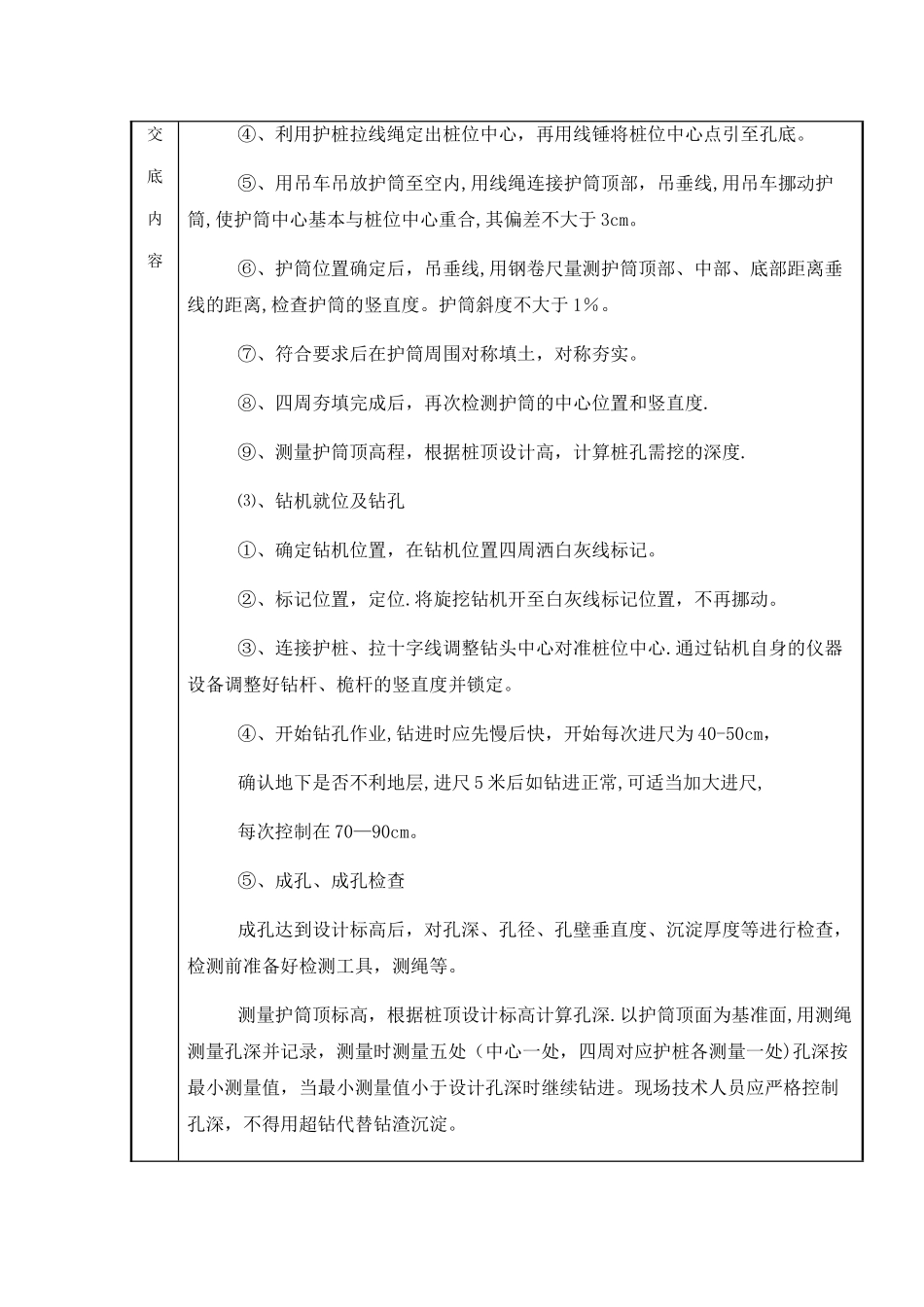

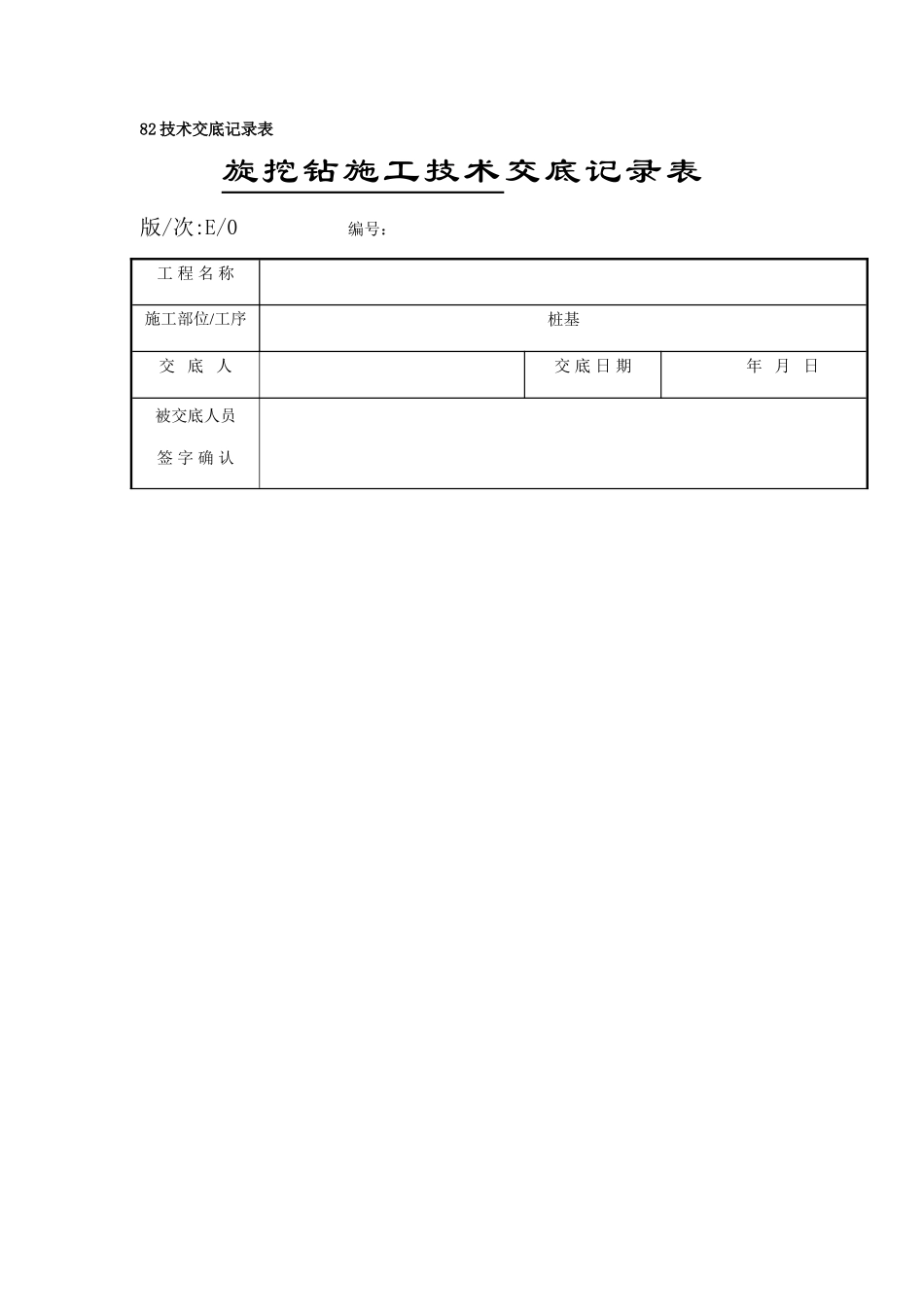

82 技术交底记录表旋挖钻施工技术 交底记录表版/次:E/0 编号：工 程 名 称施工部位/工序桩基交 底 人交 底 日 期 年 月 日被交底人员签 字 确 认交底内容1、施工准备开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采纳挖机、推土机平整。旋挖钻机作业场地平整尺寸为 10 米×10 米,地基不好处对作业面换填处理，压路机碾压，以满足钻孔设备的稳定性要求。2、工艺流程现场调查→测量放线及埋设桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑砼→桩成品检测、验收。3、施工方法及要点⑴、测量放样测量班将桩位放样,确定好后，埋设护桩,并对现场施工人员进行交底.制作时，钢护筒的内径比桩径大 200 —400mm（拟定采纳 Φ1.8m 钢护筒)。⑵、护筒埋设钢护筒埋置高出施施工场地面 0.3m。①、埋设护筒采纳挖坑法，由吊车安放。②、测量队对要埋设护筒的桩位进行放样,现场技术人员复核，旋挖钻机钻头中心对准桩位中心挖孔扩孔，所挖孔直径为护筒直径 40cm，挖孔深度为护筒长度.③、在孔内回填 30—50cm 粘土,并用旋挖钻钻头夯击密实.交底内容④、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。⑤、用吊车吊放护筒至空内,用线绳连接护筒顶部，吊垂线,用吊车挪动护筒,使护筒中心基本与桩位中心重合,其偏差不大于 3cm。⑥、护筒位置确定后，吊垂线,用钢卷尺量测护筒顶部、中部、底部距离垂线的距离,检查护筒的竖直度。护筒斜度不大于 1％。⑦、符合要求后在护筒周围对称填土，对称夯实。⑧、四周夯填完成后，再次检测护筒的中心位置和竖直度.⑨、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度.⑶、钻机就位及钻孔①、确定钻机位置，在钻机位置四周洒白灰线标记。②、标记位置，定位.将旋挖钻机开至白灰线标记位置，不再挪动。③、连接护桩、拉十字线调整钻头中心对准桩位中心.通过钻机自身的仪器设备调整好钻杆、桅杆的竖直度并锁定。④、开始钻孔作业,钻进时应先慢后快，开始每次进尺为 40-50cm，确认地下是否不利地层,进尺 5 米后如钻进正常,可适当加大进尺,每次控制在 70—90cm。⑤、成孔、成孔检查成孔达到设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前准备好检测工具，测绳等。测量护筒顶标高，根据桩顶设计标高计算孔深.以护筒顶面为基准面,用测绳测量孔深并记录，测量时测量五处（...
