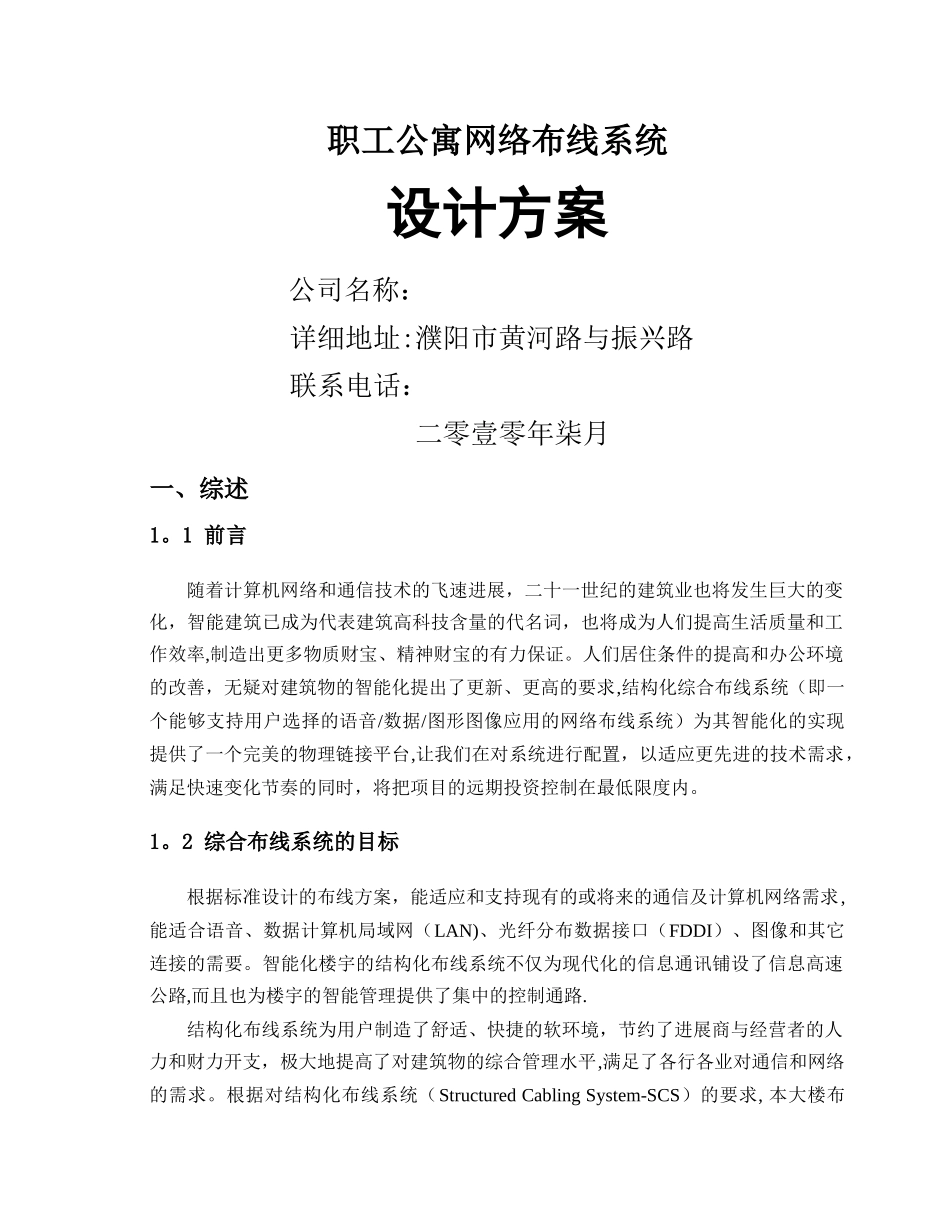

职工公寓网络布线系统设计方案公司名称: 详细地址:濮阳市黄河路与振兴路联系电话:二零壹零年柒月一、综述1。1 前言随着计算机网络和通信技术的飞速进展,二十一世纪的建筑业也将发生巨大的变化,智能建筑已成为代表建筑高科技含量的代名词,也将成为人们提高生活质量和工作效率,制造出更多物质财宝、精神财宝的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求,结构化综合布线系统(即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统)为其智能化的实现提供了一个完美的物理链接平台,让我们在对系统进行配置,以适应更先进的技术需求,满足快速变化节奏的同时,将把项目的远期投资控制在最低限度内。1。2 综合布线系统的目标根据标准设计的布线方案,能适应和支持现有的或将来的通信及计算机网络需求,能适合语音、数据计算机局域网(LAN)、光纤分布数据接口(FDDI)、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路,而且也为楼宇的智能管理提供了集中的控制通路.结构化布线系统为用户制造了舒适、快捷的软环境,节约了进展商与经营者的人力和财力开支,极大地提高了对建筑物的综合管理水平,满足了各行各业对通信和网络的需求。根据对结构化布线系统(Structured Cabling System-SCS)的要求, 本大楼布线系统的设计主要满足通信和计算机网络两部分。该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络,帮助用户实现多功能电话、语音信箱、网络代理连接 Internet 等应用。大楼通信系统外接 ChinaPAC、ChinaDDN 或 ISDN 线路,进入 Internet 网络后,就可以极其方便地与世界各地进行联系,实现电子商务、POS、电子邮件(E—Mail)及电子数据交换(EDI)等功能。1。3. 系统设计原则及依据本设计方案参照 ISO/IEC 11801、ANSI/TIA/EIA568B 及河南省地方标准之结构化综合布线系统的有关规定设计,采纳符合超五类标准的普天布线线缆和连接硬件,并由普天公司认证的设计人员设计,以确保整个系统的法律规范和质量。本系统支持语言和数据(视频、多媒体)传输,可满足快速以太网、ATM155Mbps /622。5Mbps 及千兆以太网等应用场合。1。3。1设计原则 综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和...
