景观电气施工方案

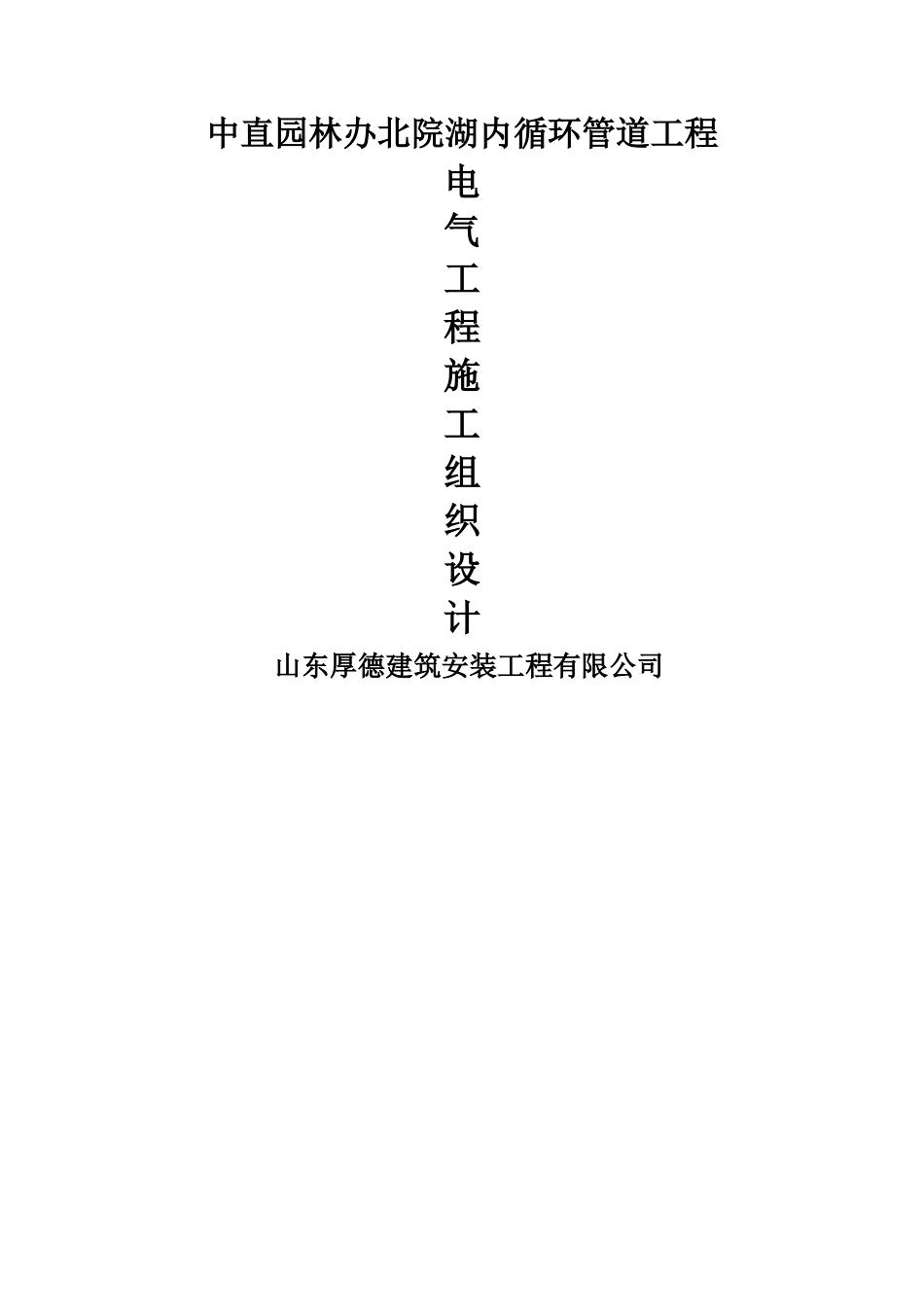

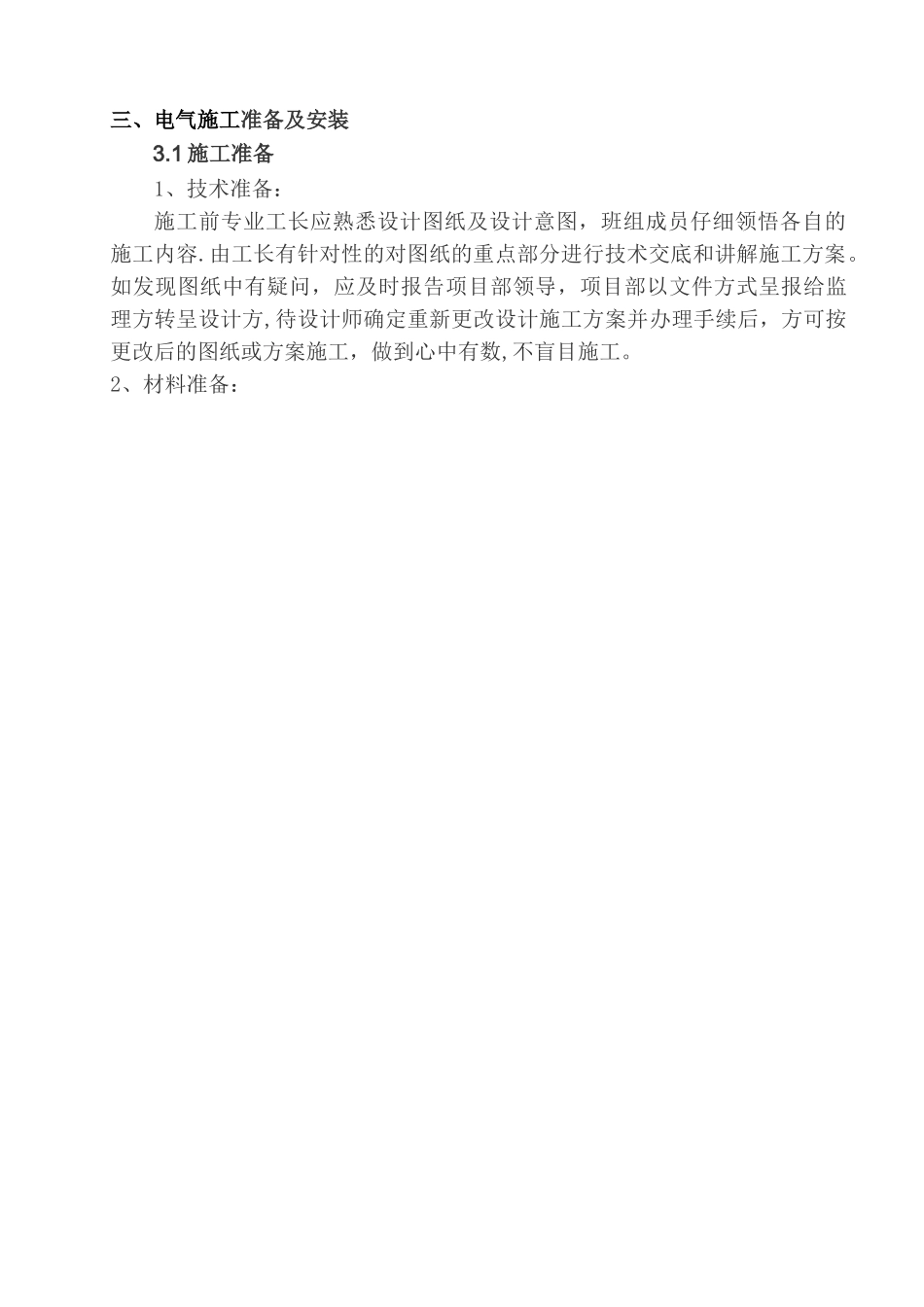

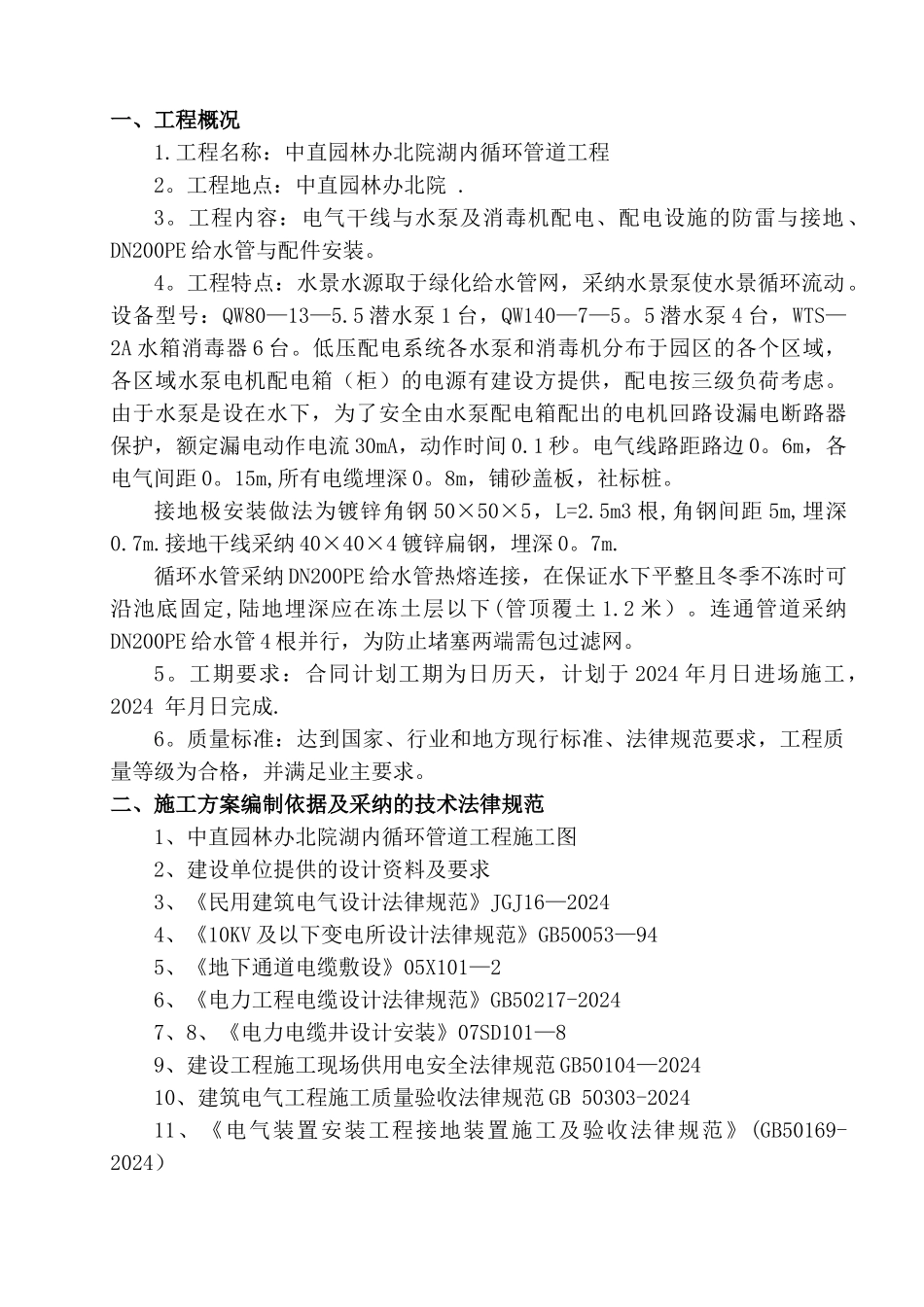

中直园林办北院湖内循环管道工程电气工程施工组织设计 山东厚德建筑安装工程有限公司一、工程概况1.工程名称：中直园林办北院湖内循环管道工程2。工程地点：中直园林办北院 .3。工程内容：电气干线与水泵及消毒机配电、配电设施的防雷与接地 、DN200PE 给水管与配件安装。4。工程特点：水景水源取于绿化给水管网，采纳水景泵使水景循环流动。设备型号：QW80—13—5.5 潜水泵 1 台，QW140—7—5。5 潜水泵 4 台，WTS—2A 水箱消毒器 6 台。低压配电系统各水泵和消毒机分布于园区的各个区域，各区域水泵电机配电箱（柜）的电源有建设方提供，配电按三级负荷考虑。由于水泵是设在水下，为了安全由水泵配电箱配出的电机回路设漏电断路器保护，额定漏电动作电流 30mA，动作时间 0.1 秒。电气线路距路边 0。6m，各电气间距 0。15m,所有电缆埋深 0。8m，铺砂盖板，社标桩。接地极安装做法为镀锌角钢 50×50×5，L=2.5m3 根,角钢间距 5m,埋深0.7m.接地干线采纳 40×40×4 镀锌扁钢，埋深 0。7m.循环水管采纳 DN200PE 给水管热熔连接，在保证水下平整且冬季不冻时可沿池底固定,陆地埋深应在冻土层以下(管顶覆土 1.2 米）。连通管道采纳DN200PE 给水管 4 根并行，为防止堵塞两端需包过滤网。5。工期要求：合同计划工期为日历天，计划于 2024 年月日进场施工，2024 年月日完成.6。质量标准：达到国家、行业和地方现行标准、法律规范要求，工程质量等级为合格，并满足业主要求。二、施工方案编制依据及采纳的技术法律规范1、中直园林办北院湖内循环管道工程施工图2、建设单位提供的设计资料及要求3、《民用建筑电气设计法律规范》JGJ16—20244、《10KV 及以下变电所设计法律规范》GB50053—945、《地下通道电缆敷设》05X101—26、《电力工程电缆设计法律规范》GB50217-20247、8、《电力电缆井设计安装》07SD101—89、建设工程施工现场供用电安全法律规范 GB50104—202410、建筑电气工程施工质量验收法律规范 GB 50303-202411、《电气装置安装工程接地装置施工及验收法律规范》(GB50169-2024）三、电气施工准备及安装3.1 施工准备1、技术准备： 施工前专业工长应熟悉设计图纸及设计意图，班组成员仔细领悟各自的施工内容.由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理方转呈设计方,待设计师确定重新更改设计施工方案并办理手续...
