景观设计土建施工图设计说明

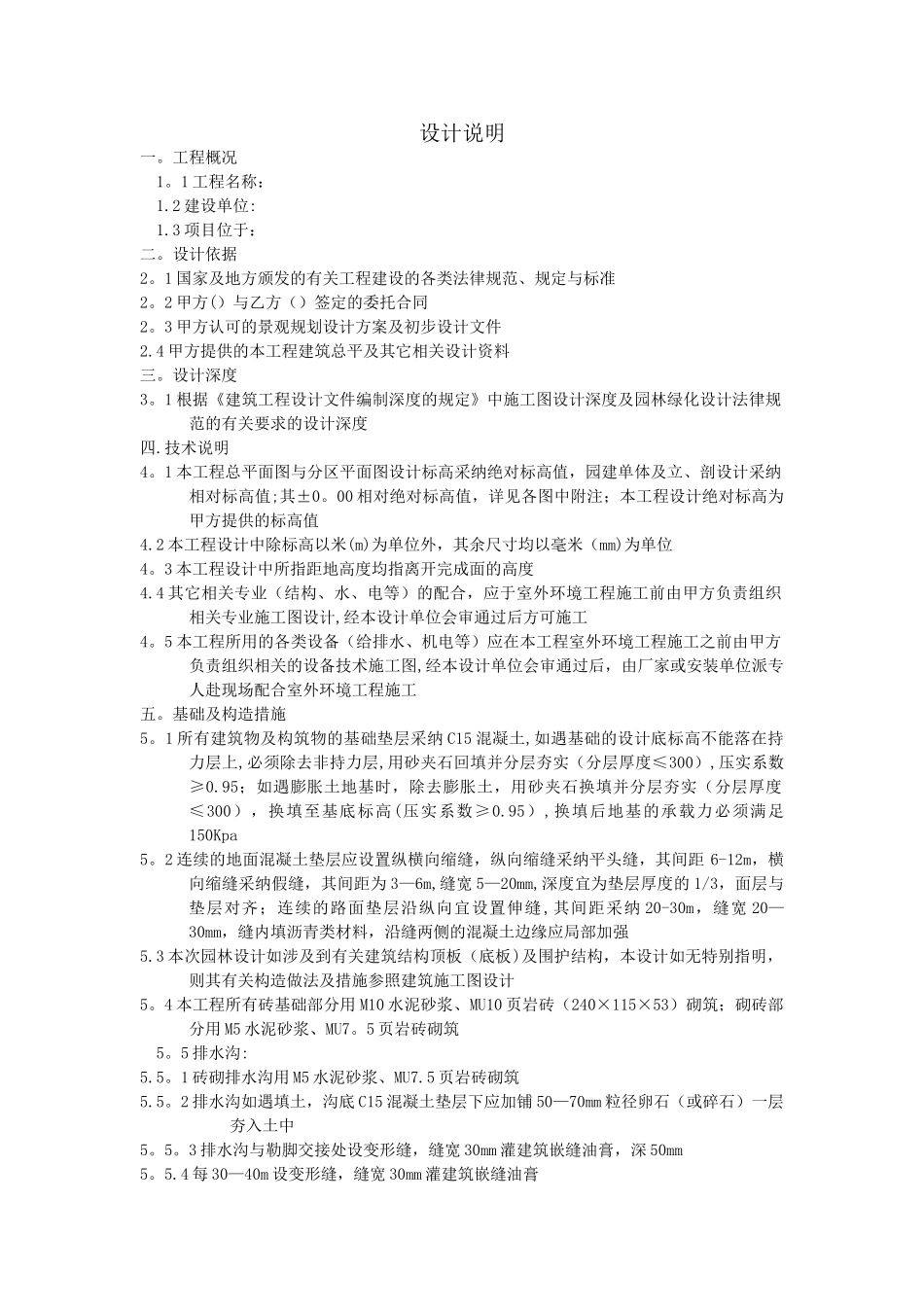

设计说明一。工程概况1。1 工程名称：1.2 建设单位:1.3 项目位于：二。设计依据2。1 国家及地方颁发的有关工程建设的各类法律规范、规定与标准2。2 甲方(）与乙方（）签定的委托合同2。3 甲方认可的景观规划设计方案及初步设计文件2.4 甲方提供的本工程建筑总平及其它相关设计资料三。设计深度3。1 根据《建筑工程设计文件编制深度的规定》中施工图设计深度及园林绿化设计法律规范的有关要求的设计深度四.技术说明4。1 本工程总平面图与分区平面图设计标高采纳绝对标高值，园建单体及立、剖设计采纳相对标高值;其±0。00 相对绝对标高值，详见各图中附注；本工程设计绝对标高为甲方提供的标高值4.2 本工程设计中除标高以米(m)为单位外，其余尺寸均以毫米（mm)为单位4。3 本工程设计中所指距地高度均指离开完成面的高度4.4 其它相关专业（结构、水、电等）的配合，应于室外环境工程施工前由甲方负责组织相关专业施工图设计,经本设计单位会审通过后方可施工4。5 本工程所用的各类设备（给排水、机电等）应在本工程室外环境工程施工之前由甲方负责组织相关的设备技术施工图,经本设计单位会审通过后，由厂家或安装单位派专人赴现场配合室外环境工程施工五。基础及构造措施5。1 所有建筑物及构筑物的基础垫层采纳 C15 混凝土,如遇基础的设计底标高不能落在持力层上,必须除去非持力层,用砂夹石回填并分层夯实（分层厚度≤300）,压实系数≥0.95；如遇膨胀土地基时，除去膨胀土，用砂夹石换填并分层夯实（分层厚度≤300），换填至基底标高(压实系数≥0.95）,换填后地基的承载力必须满足150Kpa5。2 连续的地面混凝土垫层应设置纵横向缩缝，纵向缩缝采纳平头缝，其间距 6-12m，横向缩缝采纳假缝，其间距为 3—6m,缝宽 5—20mm,深度宜为垫层厚度的 1/3，面层与垫层对齐；连续的路面垫层沿纵向宜设置伸缝 ,其间距采纳 20-30m，缝宽 20—30mm，缝内填沥青类材料，沿缝两侧的混凝土边缘应局部加强5.3 本次园林设计如涉及到有关建筑结构顶板（底板)及围护结构，本设计如无特别指明，则其有关构造做法及措施参照建筑施工图设计5。4 本工程所有砖基础部分用 M10 水泥砂浆、MU10 页岩砖（240×115×53）砌筑；砌砖部分用 M5 水泥砂浆、MU7。5 页岩砖砌筑 5。5 排水沟:5.5。1 砖砌排水沟用 M5 水泥砂浆、MU7.5 页岩砖砌筑5.5。2 排水沟如遇填土，沟底 C15 混凝土垫层下应加铺 50—70mm 粒径卵石（或碎石）一层夯入土中5。...
