智能小区设计方案

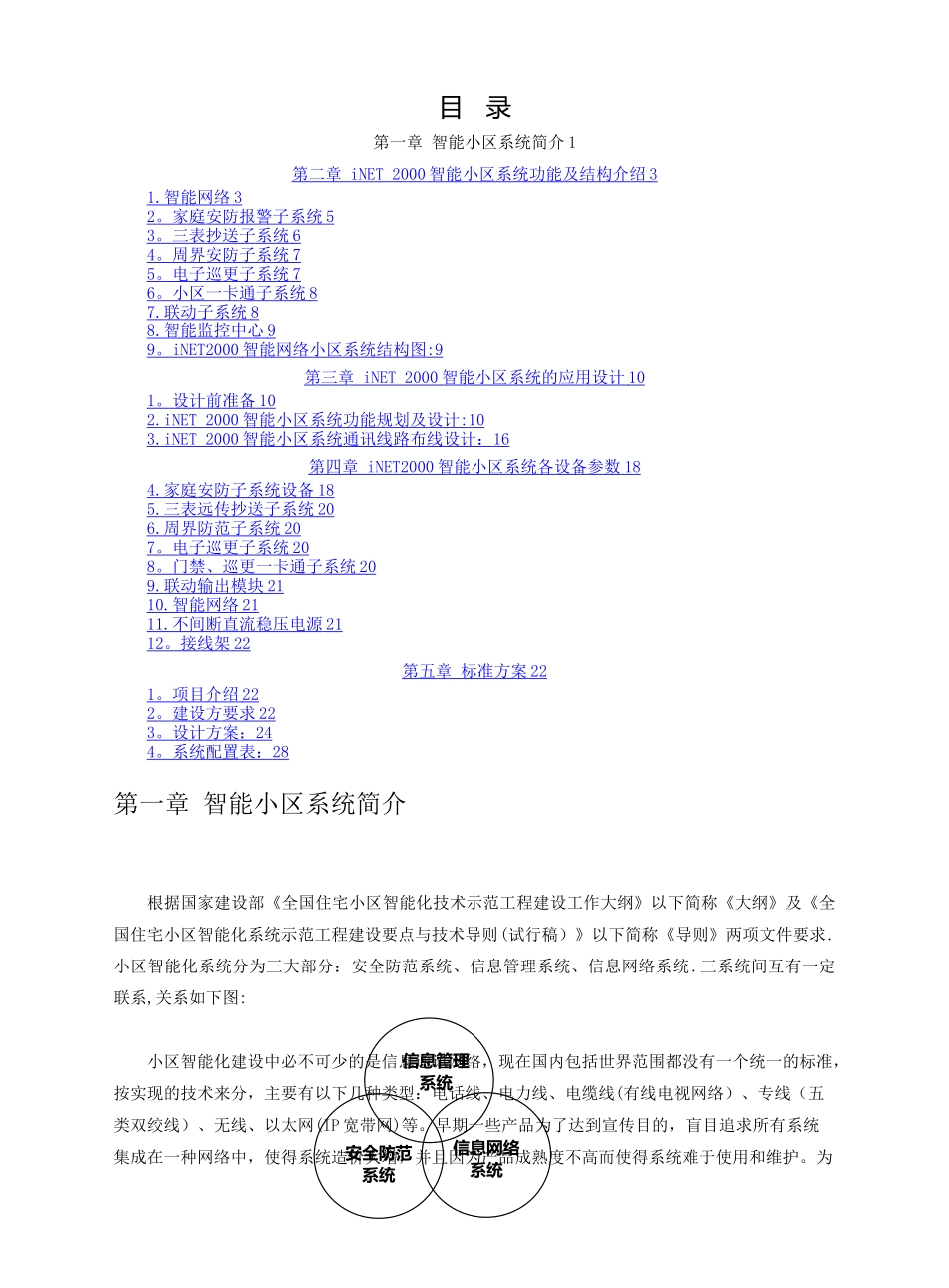

目 录第一章 智能小区系统简介 1第二章 iNET 2000 智能小区系统功能及结构介绍 3 1. 智能网络 3 2 。家庭安防报警子系统 5 3 。三表抄送子系统 6 4 。周界安防子系统 7 5 。电子巡更子系统 7 6 。小区一卡通子系统 8 7. 联动子系统 8 8. 智能监控中心 9 9 。 iNET2000 智能网络小区系统结构图 : 9 第三章 iNET 2000 智能小区系统的应用设计 10 1 。设计前准备 10 2.iNET 2000 智能小区系统功能规划及设计 : 10 3.iNET 2000 智能小区系统通讯线路布线设计： 16 第四章 iNET2000 智能小区系统各设备参数 18 4. 家庭安防子系统设备 18 5. 三表远传抄送子系统 20 6. 周界防范子系统 20 7 。电子巡更子系统 20 8 。门禁、巡更一卡通子系统 20 9. 联动输出模块 21 10. 智能网络 21 11. 不间断直流稳压电源 21 12 。接线架 22 第五章 标准方案 22 1 。项目介绍 22 2 。建设方要求 22 3 。设计方案： 24 4 。系统配置表： 28 第一章 智能小区系统简介根据国家建设部《全国住宅小区智能化技术示范工程建设工作大纲》以下简称《大纲》及《全国住宅小区智能化系统示范工程建设要点与技术导则(试行稿）》以下简称《导则》两项文件要求.小区智能化系统分为三大部分：安全防范系统、信息管理系统、信息网络系统.三系统间互有一定联系,关系如下图:小区智能化建设中必不可少的是信息通讯网络，现在国内包括世界范围都没有一个统一的标准，按实现的技术来分，主要有以下几种类型：电话线、电力线、电缆线(有线电视网络）、专线（五类双绞线）、无线、以太网(IP 宽带网)等。早期一些产品为了达到宣传目的，盲目追求所有系统集成在一种网络中，使得系统造价大增，并且因为产品成熟度不高而使得系统难于使用和维护。为信息网络系统安全防范系统信息管理系统了降低系统造价和提高可靠性，目前普遍的做法是把数据量较低的子系统，如安防和抄表、消防等系统，与数据量较大的子系统，如宽带网络、有线电视等系统分开布线.根据《导则》中定义，智能化小区的安全防范系统由下述子系统构成：1.住户家庭安防报警子系统2.住户家庭可视/非可视对讲子系统3.小区闭路电视监控子系统4.小区周界及公共区域防盗报警子系统5.小区电子巡更子系统6.停车场子系统7.消防子系统8.小区背景音乐及背景音乐/事故广播子系统传统的智能化小区安全防范系统多采纳各个子系统分别建设的方式...
