智能水电表系统施工

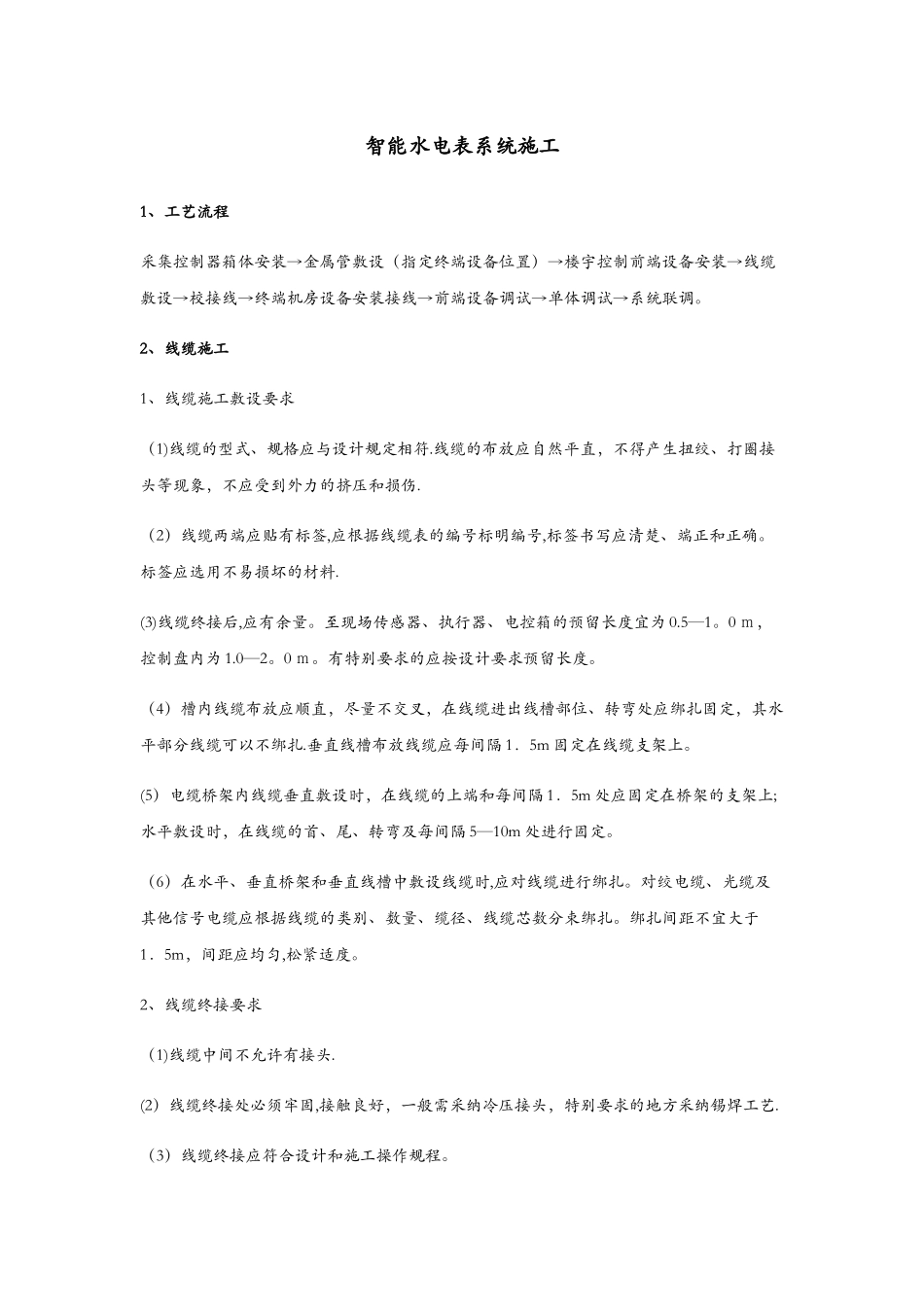

智能水电表系统施工_第1页
1/6

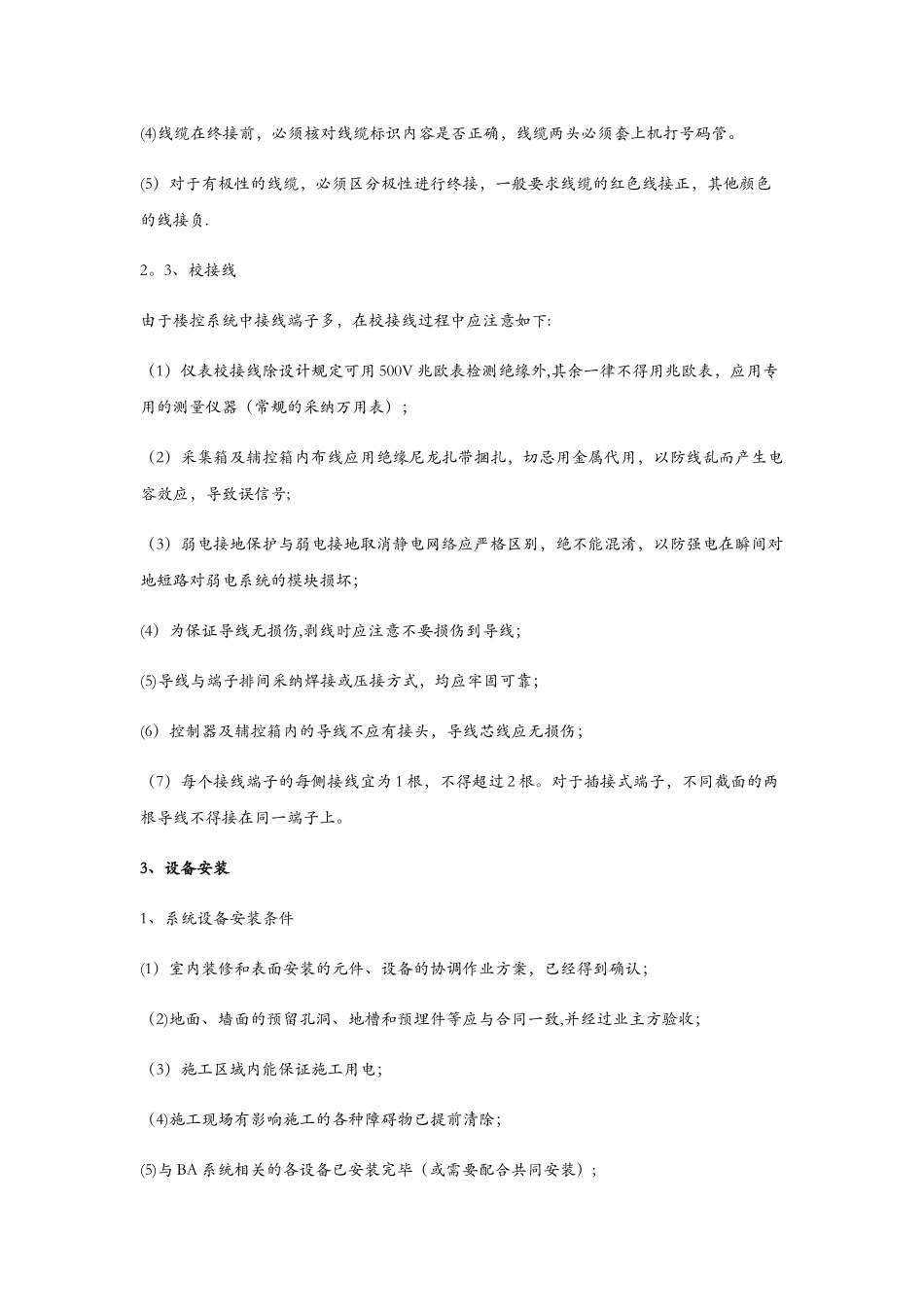

智能水电表系统施工_第2页
2/6

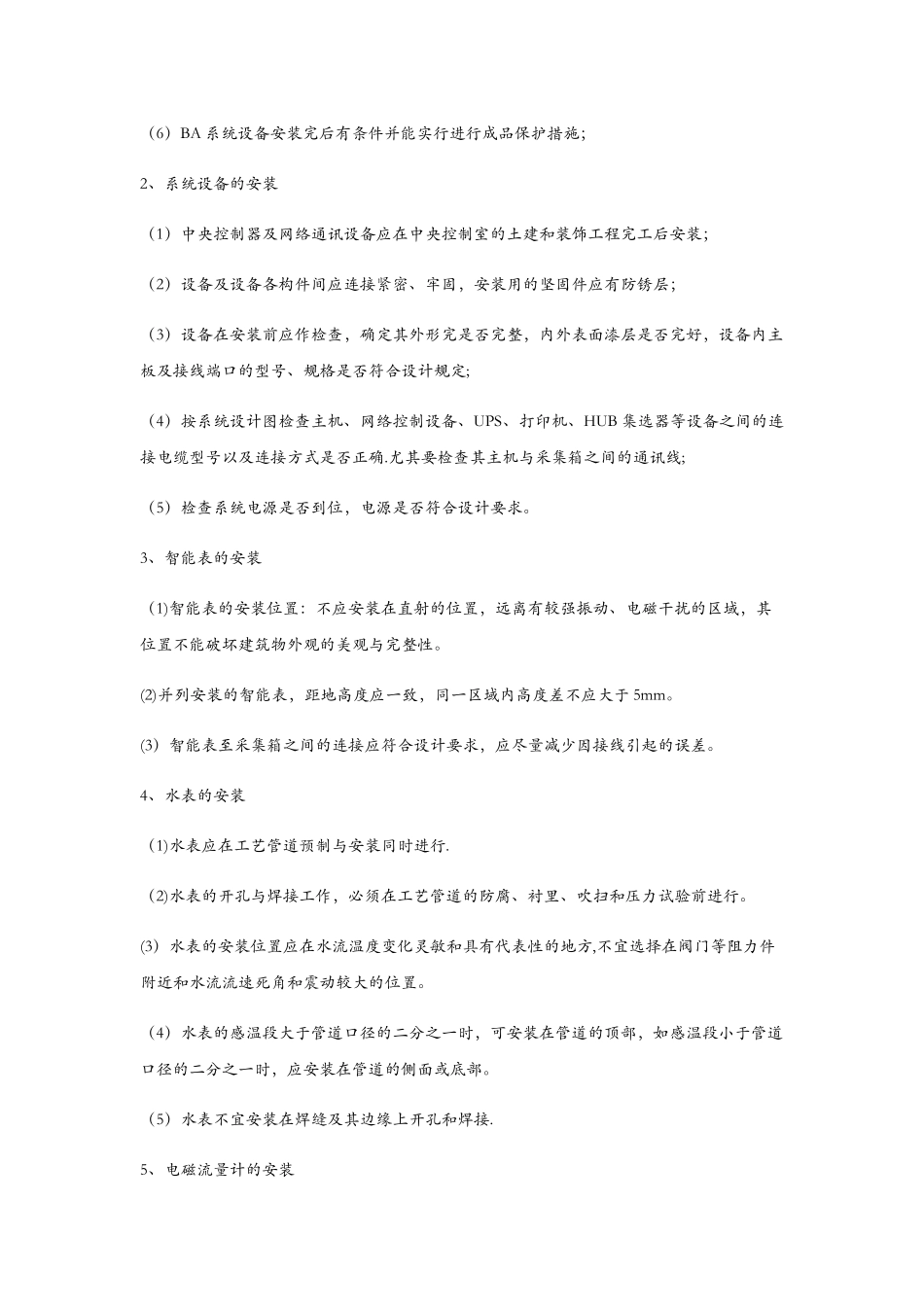

智能水电表系统施工_第3页
3/6
智能水电表系统施工1、工艺流程采集控制器箱体安装→金属管敷设(指定终端设备位置)→楼宇控制前端设备安装→线缆敷设→校接线→终端机房设备安装接线→前端设备调试→单体调试→系统联调。2、线缆施工1、线缆施工敷设要求(1)线缆的型式、规格应与设计规定相符.线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受到外力的挤压和损伤.(2)线缆两端应贴有标签,应根据线缆表的编号标明编号,标签书写应清楚、端正和正确。标签应选用不易损坏的材料.(3)线缆终接后,应有余量。至现场传感器、执行器、电控箱的预留长度宜为 0.5—1。0 m,控制盘内为 1.0—2。0 m。有特别要求的应按设计要求预留长度。(4)槽内线缆布放应顺直,尽量不交叉,在线缆进出线槽部位、转弯处应绑扎固定,其水平部分线缆可以不绑扎.垂直线槽布放线缆应每间隔 1.5m 固定在线缆支架上。(5)电缆桥架内线缆垂直敷设时,在线缆的上端和每间隔 1.5m 处应固定在桥架的支架上;水平敷设时,在线缆的首、尾、转弯及每间隔 5—10m 处进行固定。(6)在水平、垂直桥架和垂直线槽中敷设线缆时,应对线缆进行绑扎。对绞电缆、光缆及其他信号电缆应根据线缆的类别、数量、缆径、线缆芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀,松紧适度。2、线缆终接要求(1)线缆中间不允许有接头.(2)线缆终接处必须牢固,接触良好,一般需采纳冷压接头,特别要求的地方采纳锡焊工艺.(3)线缆终接应符合设计和施工操作规程。(4)线缆在终接前,必须核对线缆标识内容是否正确,线缆两头必须套上机打号码管。(5)对于有极性的线缆,必须区分极性进行终接,一般要求线缆的红色线接正,其他颜色的线接负.2。3、校接线由于楼控系统中接线端子多,在校接线过程中应注意如下:(1)仪表校接线除设计规定可用 500V 兆欧表检测绝缘外,其余一律不得用兆欧表,应用专用的测量仪器(常规的采纳万用表);(2)采集箱及辅控箱内布线应用绝缘尼龙扎带捆扎,切忌用金属代用,以防线乱而产生电容效应,导致误信号;(3)弱电接地保护与弱电接地取消静电网络应严格区别,绝不能混淆,以防强电在瞬间对地短路对弱电系统的模块损坏;(4)为保证导线无损伤,剥线时应注意不要损伤到导线;(5)导线与端子排间采纳焊接或压接方式,均应牢固可靠;(6)控制器及辅控箱内的导线不应有接头,导线芯线应无损伤;(7)每个接线端子的每侧接线宜为 1 根,不得超过 2 根。对于插接式端子,不同截面的两根导...
