暖通施工方案

暖通施工方案_第1页
1/29
暖通施工方案_第2页
2/29
暖通施工方案_第3页
3/29

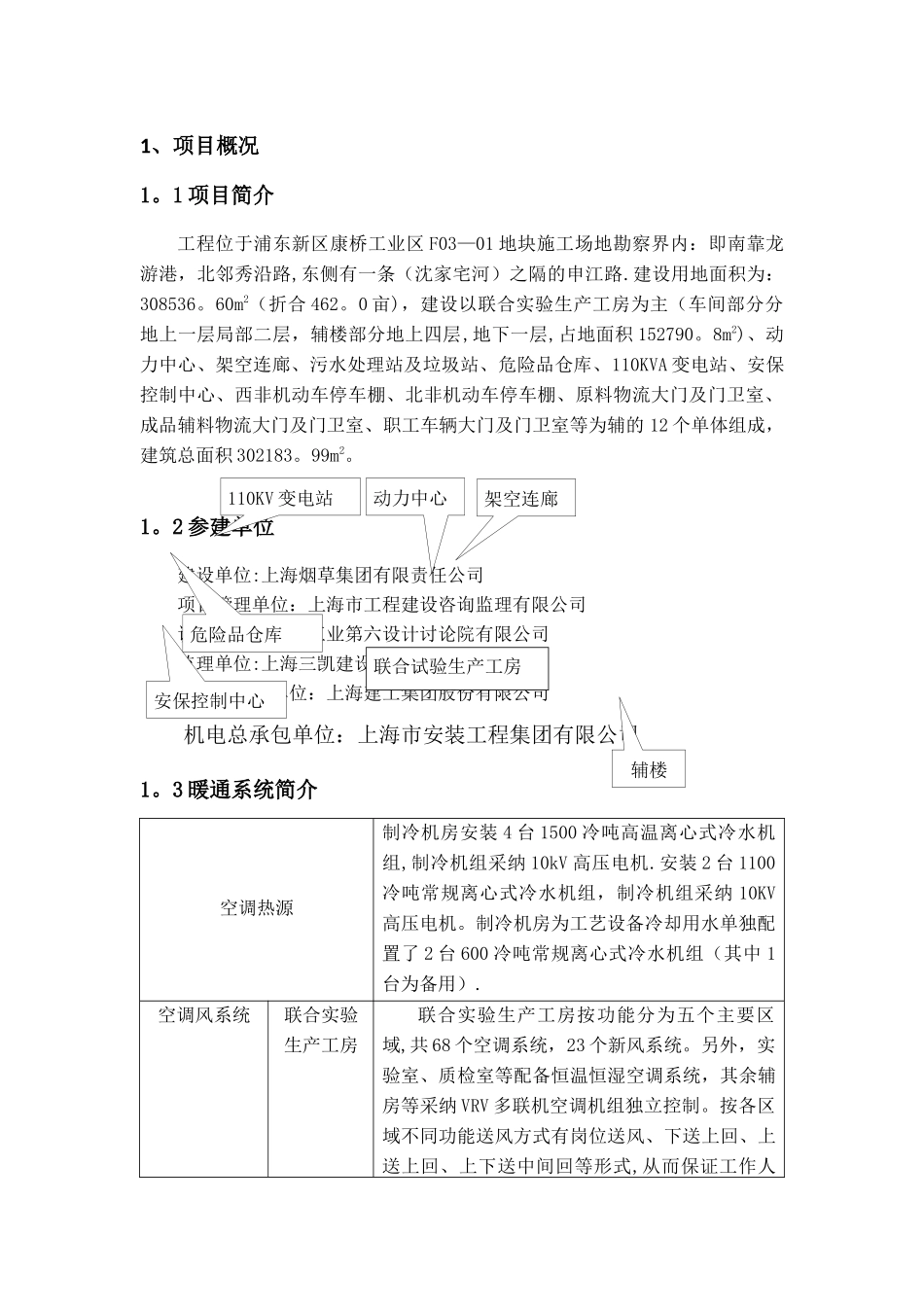

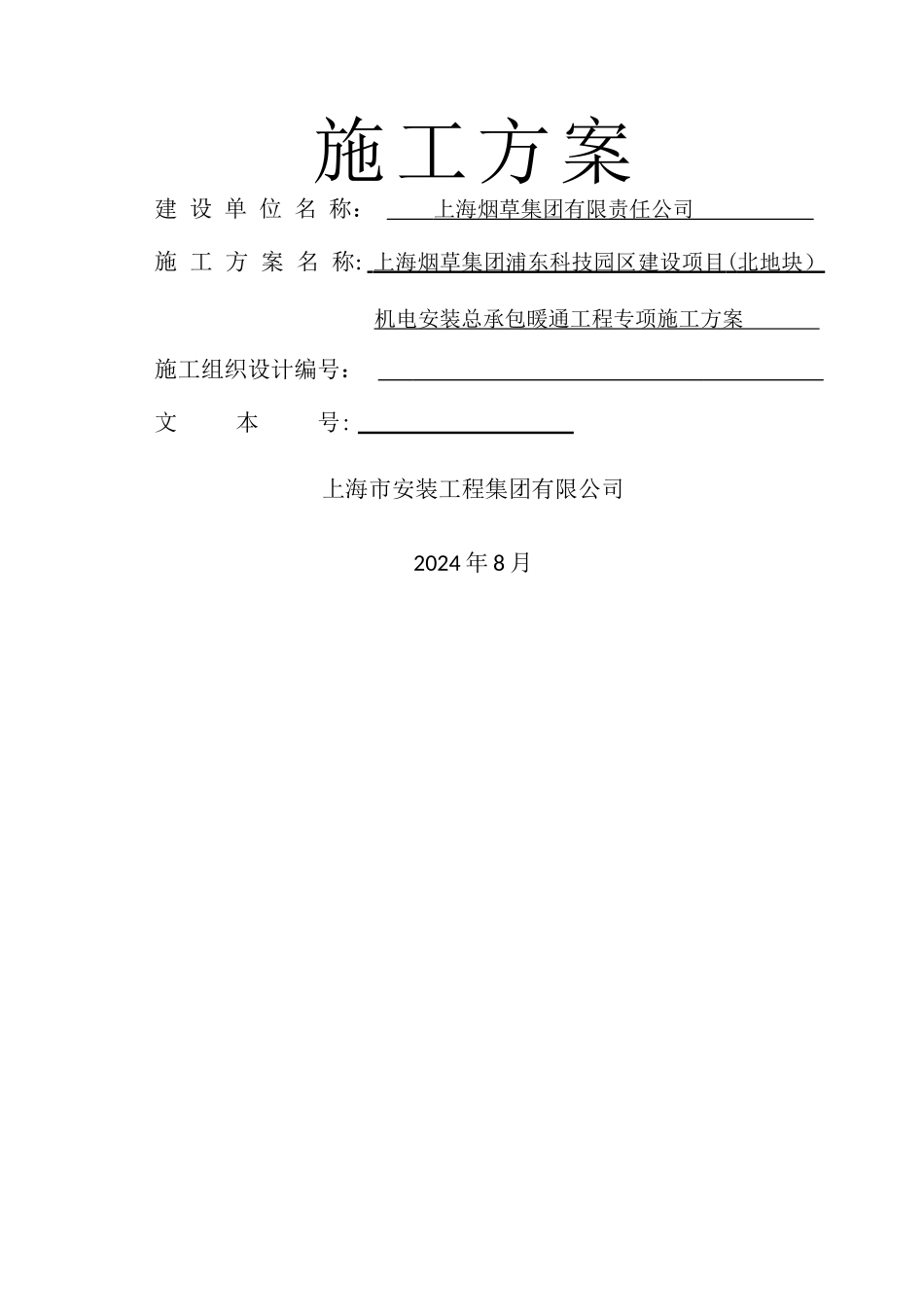

施工方案建 设 单 位 名 称: 上 海烟草集团有限责任公司 施 工 方 案 名 称: 上海烟草集团浦东科技园区建设项目 ( 北地块) 机电安装总承包 暖通工程专项施工方案 施工组织设计编号: 文 本 号: 上海市安装工程集团有限公司2024 年 8 月目 录一、 工程概况二、 主要施工和验收法律规范三、 施工部署四、 电气安装主要施工方法和技术措施五、 保证工程质量措施六、 保证安全生产的措施1、项目概况1。1 项目简介工程位于浦东新区康桥工业区 F03—01 地块施工场地勘察界内:即南靠龙游港,北邻秀沿路,东侧有一条(沈家宅河)之隔的申江路.建设用地面积为:308536。60m2(折合 462。0 亩),建设以联合实验生产工房为主(车间部分分地上一层局部二层,辅楼部分地上四层,地下一层,占地面积 152790。8m2)、动力中心、架空连廊、污水处理站及垃圾站、危险品仓库、110KVA 变电站、安保控制中心、西非机动车停车棚、北非机动车停车棚、原料物流大门及门卫室、成品辅料物流大门及门卫室、职工车辆大门及门卫室等为辅的 12 个单体组成,建筑总面积 302183。99m2。1。2 参建单位建设单位:上海烟草集团有限责任公司项目管理单位:上海市工程建设咨询监理有限公司设计单位:机械工业第六设计讨论院有限公司监理单位:上海三凯建设管理咨询有限公司土建总承包单位:上海建工集团股份有限公司机电总承包单位:上海市安装工程集团有限公司1。3 暖通系统简介空调热源制冷机房安装 4 台 1500 冷吨高温离心式冷水机组,制冷机组采纳 10kV 高压电机.安装 2 台 1100冷吨常规离心式冷水机组,制冷机组采纳 10KV高压电机。制冷机房为工艺设备冷却用水单独配置了 2 台 600 冷吨常规离心式冷水机组(其中 1台为备用).空调风系统联合实验生产工房联合实验生产工房按功能分为五个主要区域,共 68 个空调系统,23 个新风系统。另外,实验室、质检室等配备恒温恒湿空调系统,其余辅房等采纳 VRV 多联机空调机组独立控制。按各区域不同功能送风方式有岗位送风、下送上回、上送上回、上下送中间回等形式,从而保证工作人联合试验生产工房动力中心110KV 变电站安保控制中心危险品仓库辅楼架空连廊员的舒适性及满足工艺要求。空调系统均采纳温湿度独立控制,由独立的新风处理系统承担排除室内余湿并改善室内空气品质的任务,由另一套独立的空气处理系统承担排除室内余热的任务。温湿分控型空调机组只需控制两个参数:...
