暗挖隧道小导管超前注浆施工工艺标准

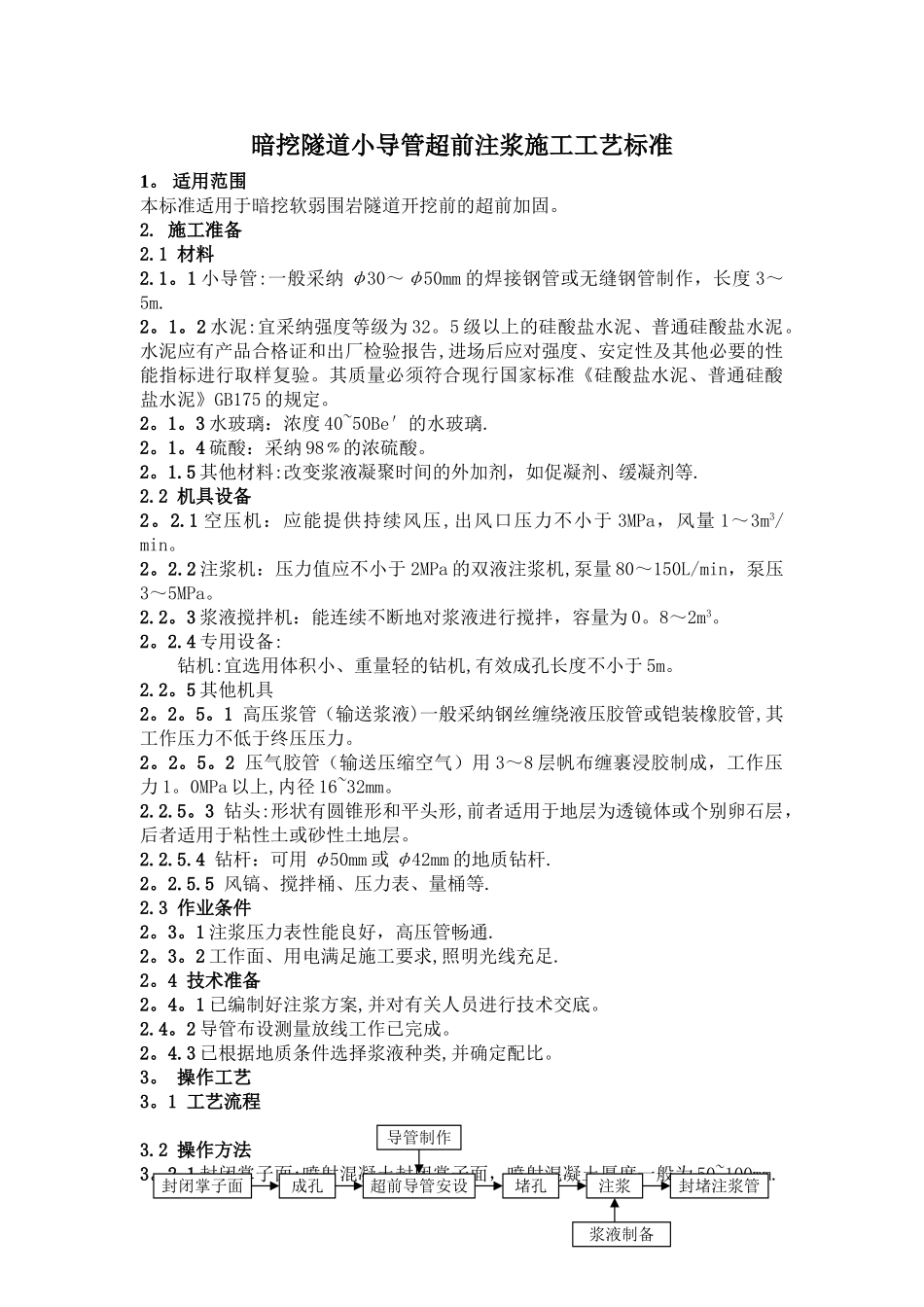

暗挖隧道小导管超前注浆施工工艺标准_第1页
1/4

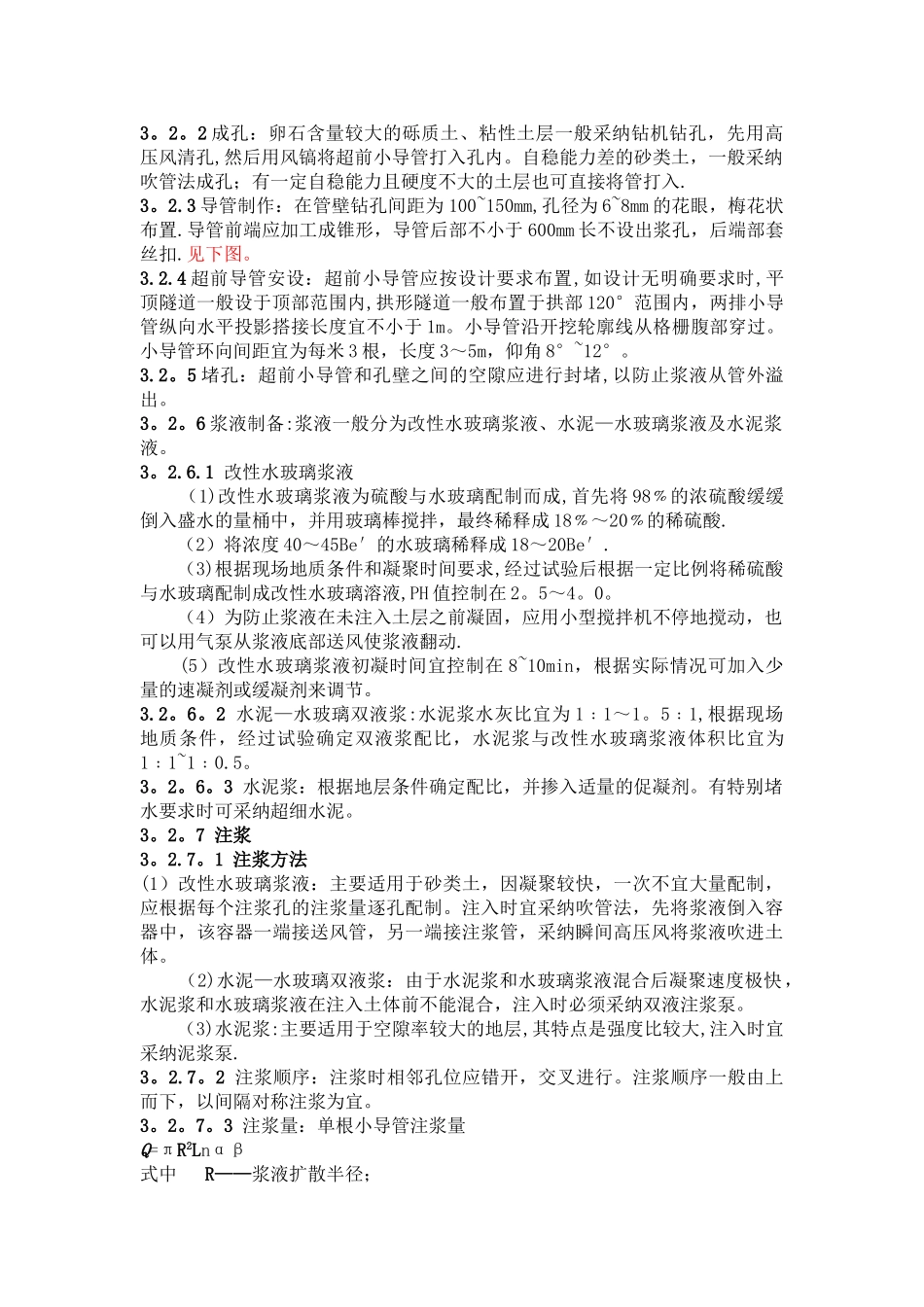

暗挖隧道小导管超前注浆施工工艺标准_第2页
2/4

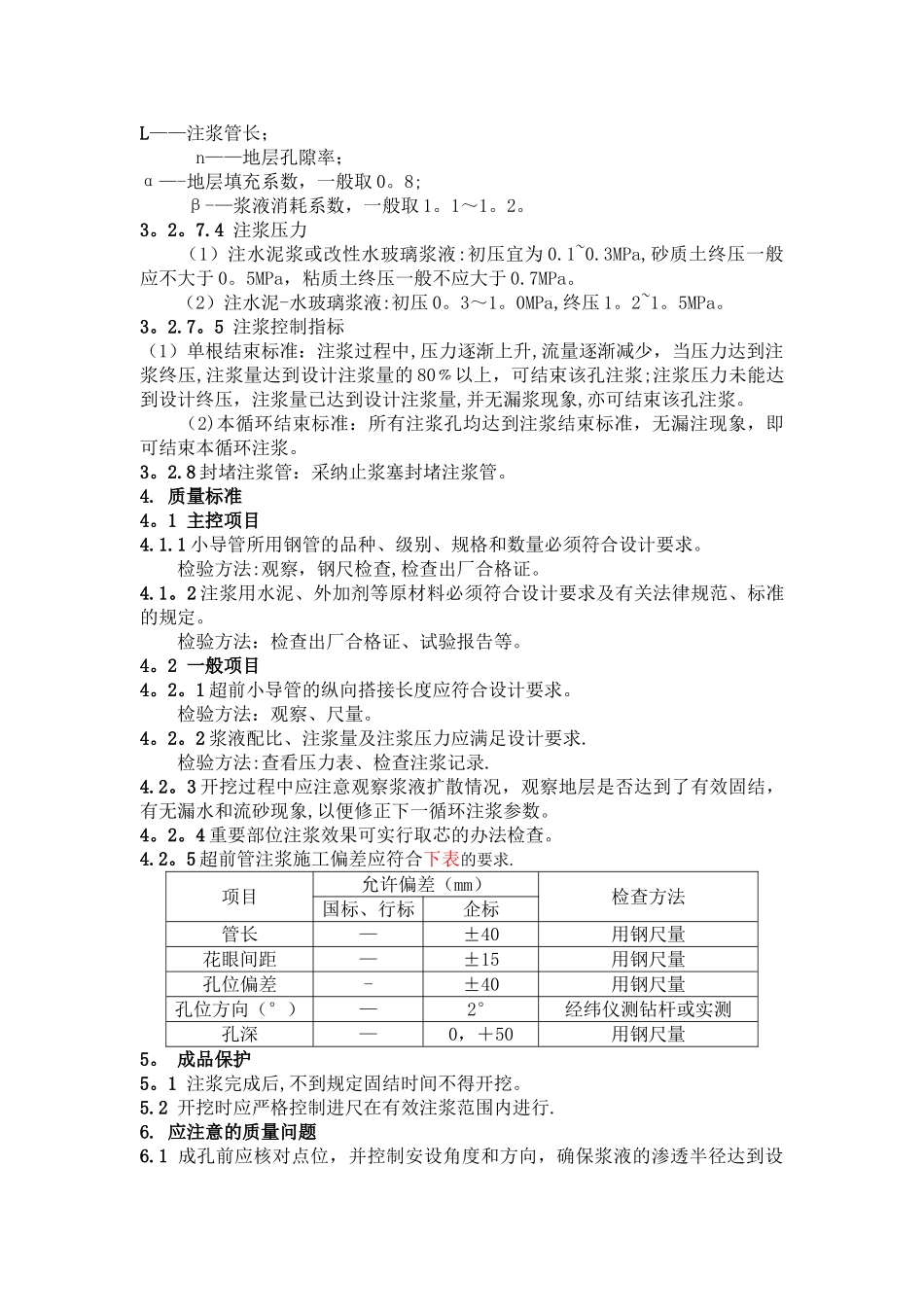

暗挖隧道小导管超前注浆施工工艺标准_第3页
3/4
暗挖隧道小导管超前注浆施工工艺标准1。 适用范围本标准适用于暗挖软弱围岩隧道开挖前的超前加固。2. 施工准备2.1 材料2.1。1 小导管:一般采纳 φ30~φ50mm 的焊接钢管或无缝钢管制作,长度 3~5m.2。1。2 水泥:宜采纳强度等级为 32。5 级以上的硅酸盐水泥、普通硅酸盐水泥。水泥应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复验。其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175 的规定。2。1。3 水玻璃:浓度 40~50Be′的水玻璃.2。1。4 硫酸:采纳 98﹪的浓硫酸。2。1.5 其他材料:改变浆液凝聚时间的外加剂,如促凝剂、缓凝剂等.2.2 机具设备2。2.1 空压机:应能提供持续风压,出风口压力不小于 3MPa,风量 1~3m3/min。2。2.2 注浆机:压力值应不小于 2MPa 的双液注浆机,泵量 80~150L/min,泵压3~5MPa。2.2。3 浆液搅拌机:能连续不断地对浆液进行搅拌,容量为 0。8~2m3。2。2.4 专用设备: 钻机:宜选用体积小、重量轻的钻机,有效成孔长度不小于 5m。2.2。5 其他机具2。2。5。1 高压浆管(输送浆液)一般采纳钢丝缠绕液压胶管或铠装橡胶管,其工作压力不低于终压压力。2。2。5。2 压气胶管(输送压缩空气)用 3~8 层帆布缠裹浸胶制成,工作压力 1。0MPa 以上,内径 16~32mm。2.2.5。3 钻头:形状有圆锥形和平头形,前者适用于地层为透镜体或个别卵石层,后者适用于粘性土或砂性土地层。2.2.5.4 钻杆:可用 φ50mm 或 φ42mm 的地质钻杆.2。2.5.5 风镐、搅拌桶、压力表、量桶等.2.3 作业条件2。3。1 注浆压力表性能良好,高压管畅通.2。3。2 工作面、用电满足施工要求,照明光线充足.2。4 技术准备2。4。1 已编制好注浆方案,并对有关人员进行技术交底。2.4。2 导管布设测量放线工作已完成。2。4.3 已根据地质条件选择浆液种类,并确定配比。3。 操作工艺3。1 工艺流程3.2 操作方法3。2.1 封闭掌子面:喷射混凝土封闭掌子面,喷射混凝土厚度一般为 50~100mm.导管制作封闭掌子面成孔超前导管安设堵孔注浆封堵注浆管浆液制备3。2。2 成孔:卵石含量较大的砾质土、粘性土层一般采纳钻机钻孔,先用高压风清孔,然后用风镐将超前小导管打入孔内。自稳能力差的砂类土,一般采纳吹管法成孔;有一定自稳能力且硬度不大的土层也可直接将管打入.3。2.3 导管制作:在管壁钻孔间距为 100~150mm,孔径为 6~8mm 的花眼,梅花状布置.导管前端应加...
