最完整的弱电机房建设方案

最完整的弱电机房建设方案_第1页
1/30
最完整的弱电机房建设方案_第2页
2/30
最完整的弱电机房建设方案_第3页
3/30

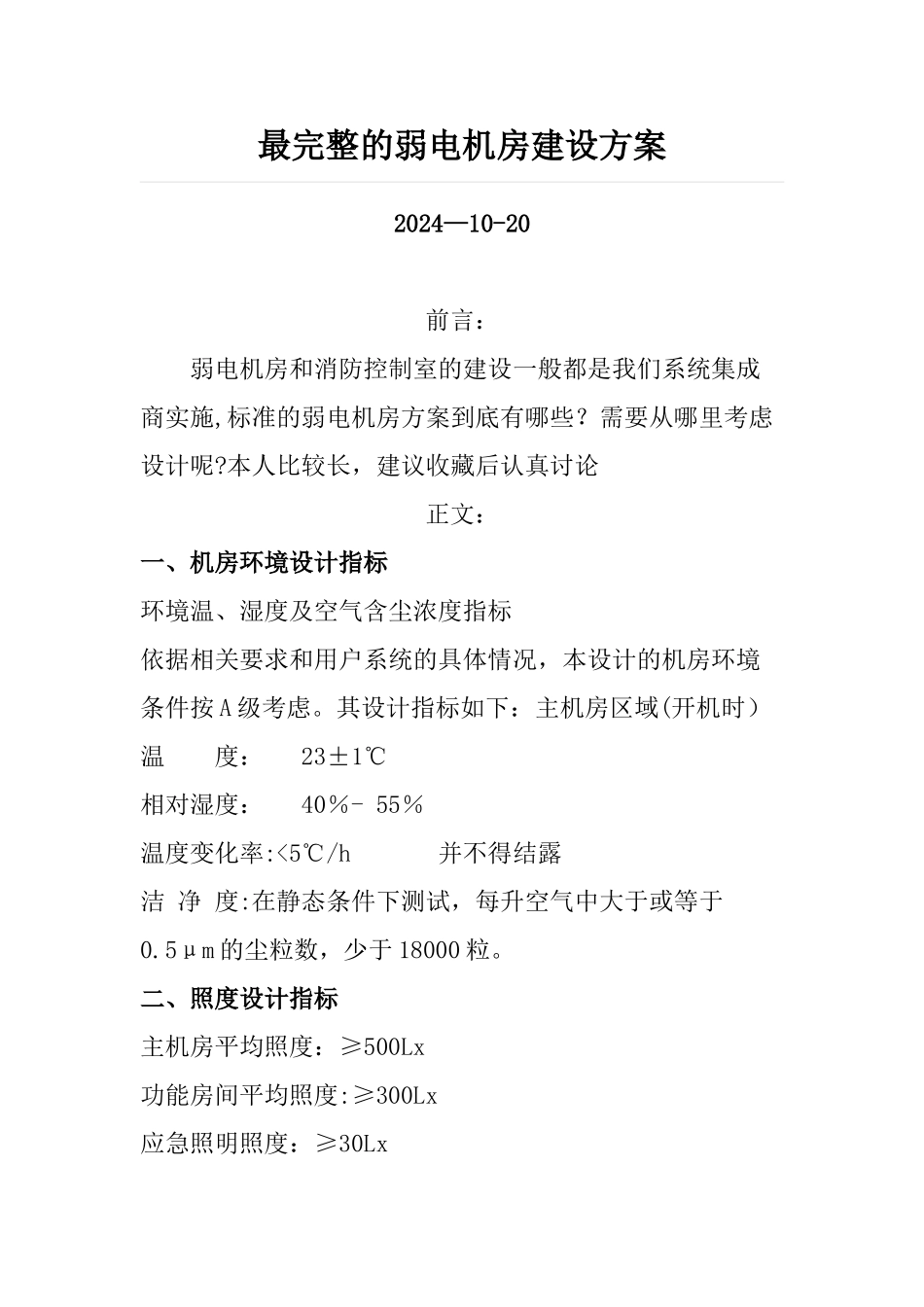

最完整的弱电机房建设方案2024—10-20 前言:弱电机房和消防控制室的建设一般都是我们系统集成商实施,标准的弱电机房方案到底有哪些?需要从哪里考虑设计呢?本人比较长,建议收藏后认真讨论正文:一、机房环境设计指标环境温、湿度及空气含尘浓度指标依据相关要求和用户系统的具体情况,本设计的机房环境条件按 A 级考虑。其设计指标如下:主机房区域(开机时)温 度: 23±1℃相对湿度: 40%- 55% 温度变化率:<5℃/h 并不得结露洁 净 度:在静态条件下测试,每升空气中大于或等于0.5μm 的尘粒数,少于 18000 粒。二、照度设计指标主机房平均照度:≥500Lx功能房间平均照度:≥300Lx应急照明照度:≥30Lx疏散照明照度:≥5Lx三、电气设计指标供电类别:按一类负荷供电静电电位:≤1KV接地电阻:≤1Ω零地电位差≤1V三相负荷不平衡度≤20%四、噪声、电磁干扰、振动指标电子信息设备停机时,噪声值≤65dB无线电干扰频率为 0.15~1000MHz 时,无线电干扰场强≤126dB磁场干扰环境场强≤800A/m地板表面垂直及水平向的振动加速度≤500mm/S2(电子设备停机条件下)五、主要技术方案和组织实施措施的详细描述1、土建装修建设方案Ø 设计要求 装修需要满足防火、防水、防静电、防尘、防盗、防噪音、屏蔽需求。Ø 地面装修说明距中心机房地板铺设高度为 0.3 米,为强弱电管道预留空间.机房地板采纳优质 600X600 全钢耐磨抗静电地板,在支架下边刷导电粘和漆,在地板下边 UPS 空调等重型设备区域加固,并做散立支撑,分载设备承重问题.Ø 吊顶装修说明 数据中心机房所有天花全部采纳微孔铝合金金属板吊顶,顶内配套主龙骨,次龙骨,龙骨采纳 40X4 角钢支撑。梁、顶做防尘处理。 Ø 隔断墙体装修说明 主机房沿柱体之区域间的隔墙采纳 12mm 双层防火玻璃隔断,中间安装防火隔音棉,并进行防火处理,耐火极限不低于0.5h,满足防火法律规范要求。该隔断墙形成一道外围参观通道。白天无需开启正常照明即可满足机房内照度要求,节能环保。其余墙面隔断采纳砖墙.Ø 墙体装修说明 机房各功能区的防火区,基层面板安装铝塑板,内填充防火棉,机房其他区域设置双层白色铝塑板饰面,并根据现场装修尺寸做分缝安装,并根据接地要求对铝塑板做接地处理。根据机房环境要求,机房内墙面进行隔音、防火、屏蔽处理,墙面刷高档乳胶漆. Ø 门窗装修说明机房出口设置向疏散方向开启且能自动关闭的门.机房所有进出门安装门禁系统,房间里设置出门按扭...
