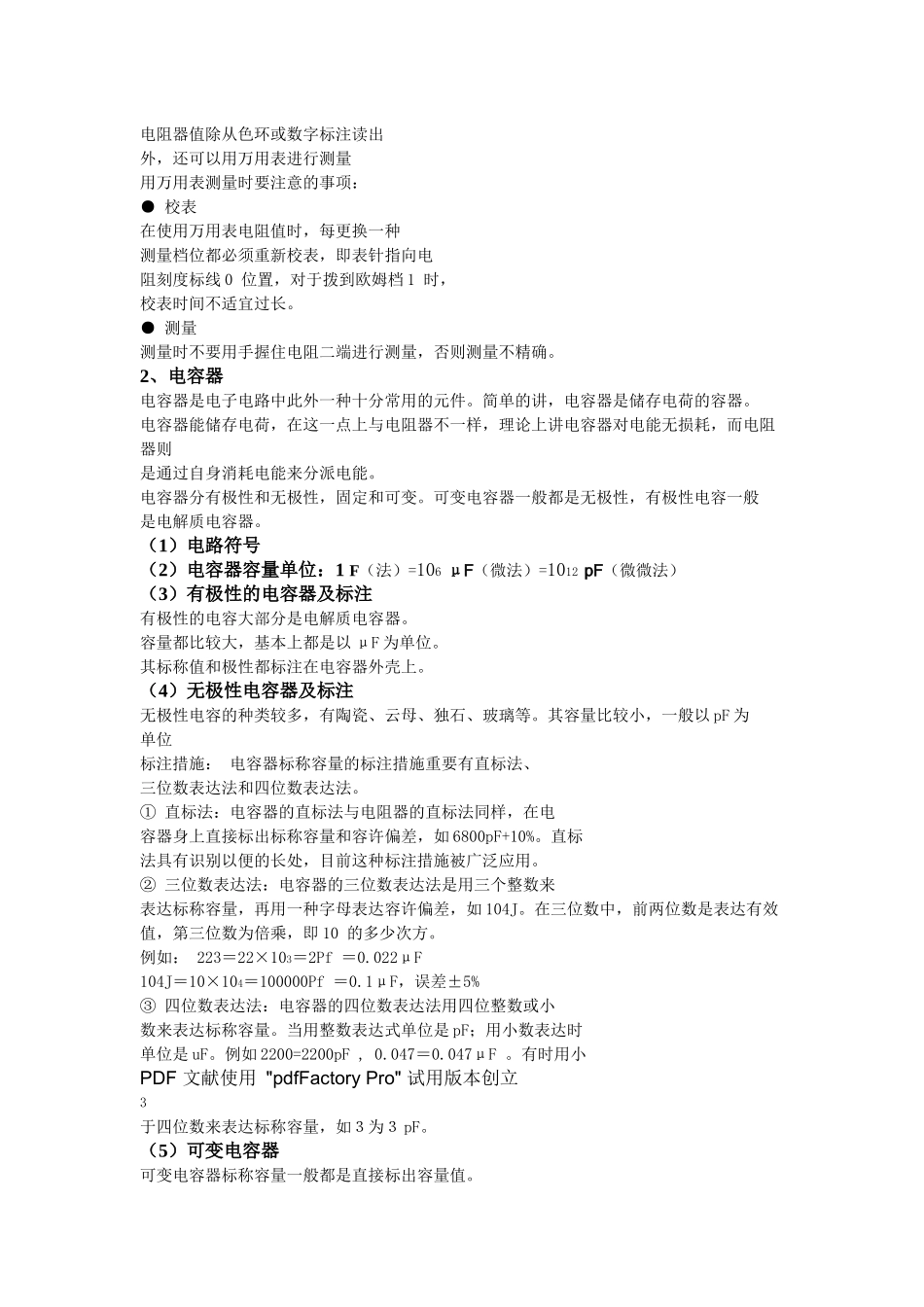

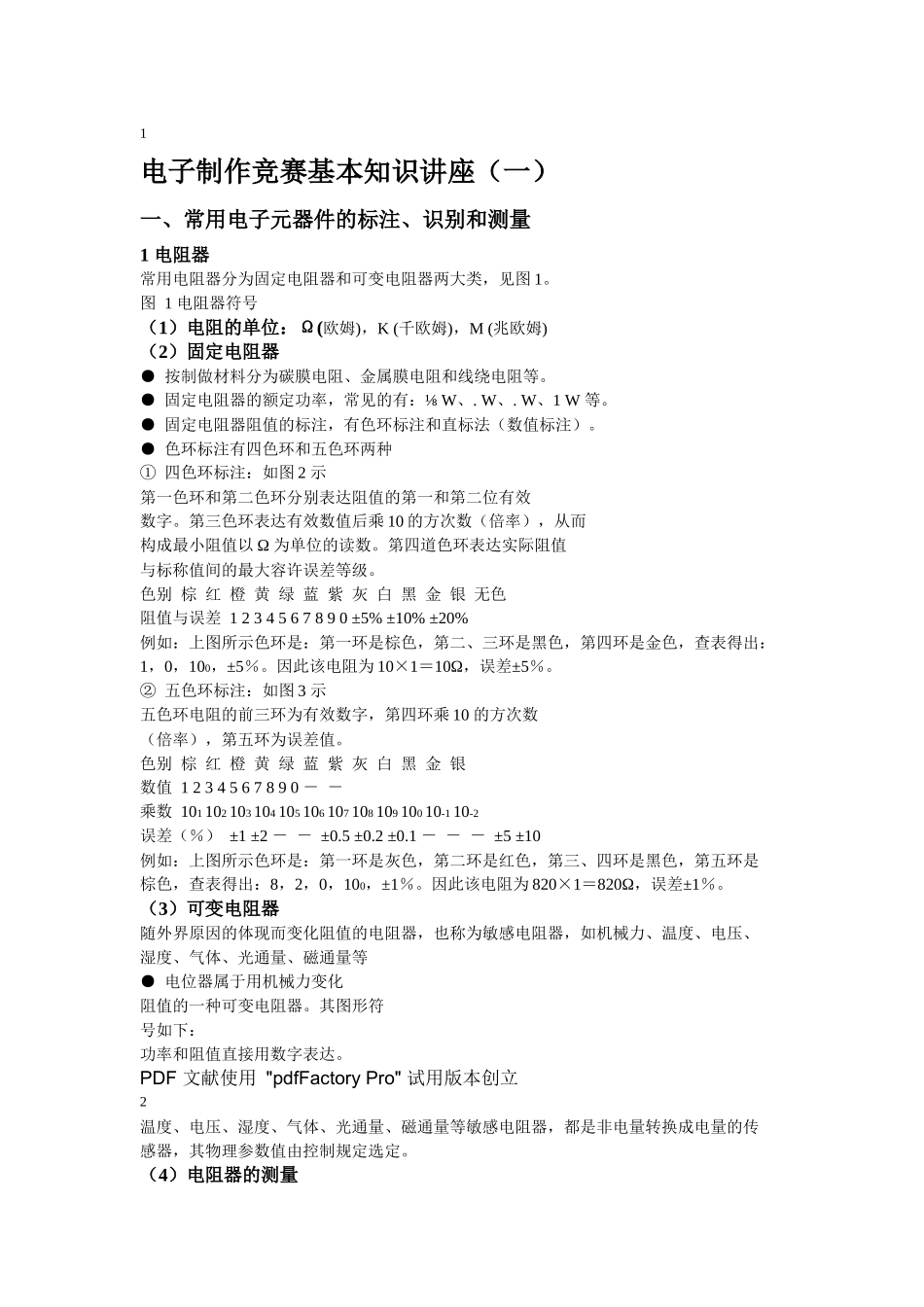

1电子制作竞赛基本知识讲座（一）一、常用电子元器件的标注、识别和测量1 电阻器常用电阻器分为固定电阻器和可变电阻器两大类，见图 1。图 1 电阻器符号（1）电阻的单位：Ω(欧姆)，K (千欧姆)，M (兆欧姆)（2）固定电阻器● 按制做材料分为碳膜电阻、金属膜电阻和线绕电阻等。● 固定电阻器的额定功率，常见的有：⅛ W、. W、. W、1 W 等。● 固定电阻器阻值的标注，有色环标注和直标法（数值标注）。● 色环标注有四色环和五色环两种① 四色环标注：如图 2 示第一色环和第二色环分别表达阻值的第一和第二位有效数字。第三色环表达有效数值后乘 10 的方次数（倍率），从而构成最小阻值以 Ω 为单位的读数。第四道色环表达实际阻值与标称值间的最大容许误差等级。色别 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银 无色阻值与误差 1 2 3 4 5 6 7 8 9 0 ±5% ±10% ±20%例如：上图所示色环是：第一环是棕色，第二、三环是黑色，第四环是金色，查表得出：1，0，100，±5％。因此该电阻为 10×1＝10Ω，误差±5％。② 五色环标注：如图 3 示五色环电阻的前三环为有效数字，第四环乘 10 的方次数（倍率），第五环为误差值。色别 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银数值 1 2 3 4 5 6 7 8 9 0 － －乘数 101 102 103 104 105 106 107 108 109 100 10-1 10-2误差（％） ±1 ±2 － － ±0.5 ±0.2 ±0.1 － － － ±5 ±10例如：上图所示色环是：第一环是灰色，第二环是红色，第三、四环是黑色，第五环是棕色，查表得出：8，2，0，100，±1％。因此该电阻为 820×1＝820Ω，误差±1％。（3）可变电阻器随外界原因的体现而变化阻值的电阻器，也称为敏感电阻器，如机械力、温度、电压、湿度、气体、光通量、磁通量等● 电位器属于用机械力变化阻值的一种可变电阻器。其图形符号如下：功率和阻值直接用数字表达。PDF 文献使用 "pdfFactory Pro" 试用版本创立2温度、电压、湿度、气体、光通量、磁通量等敏感电阻器，都是非电量转换成电量的传感器，其物理参数值由控制规定选定。（4）电阻器的测量电阻器值除从色环或数字标注读出外，还可以用万用表进行测量用万用表测量时要注意的事项：● 校表在使用万用表电阻值时，每更换一种测量档位都必须重新校表，即表针指向电阻刻度标线 0 位置，对于拨到欧姆档 1 时，校表时间不适宜过长。● 测量测...
