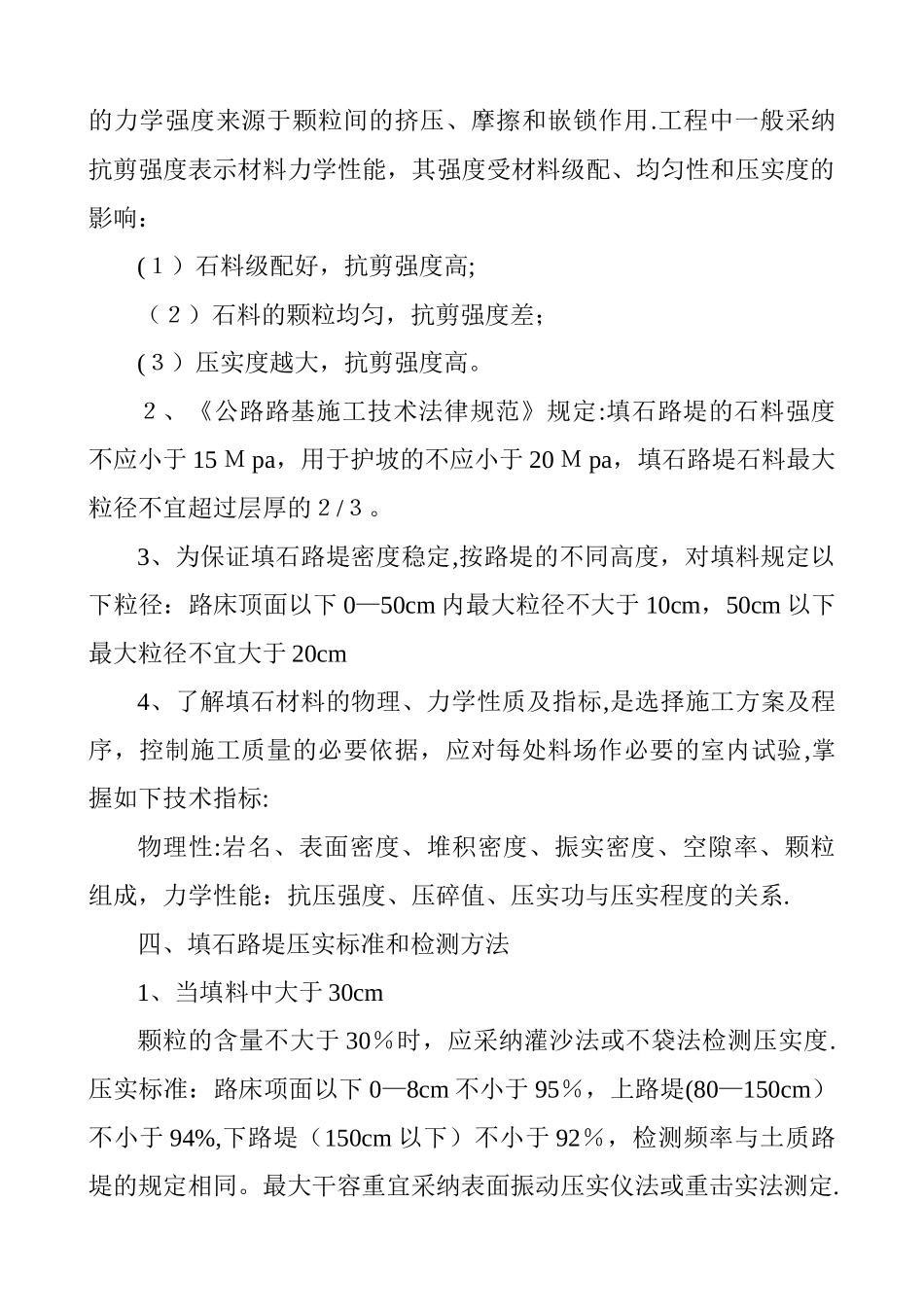

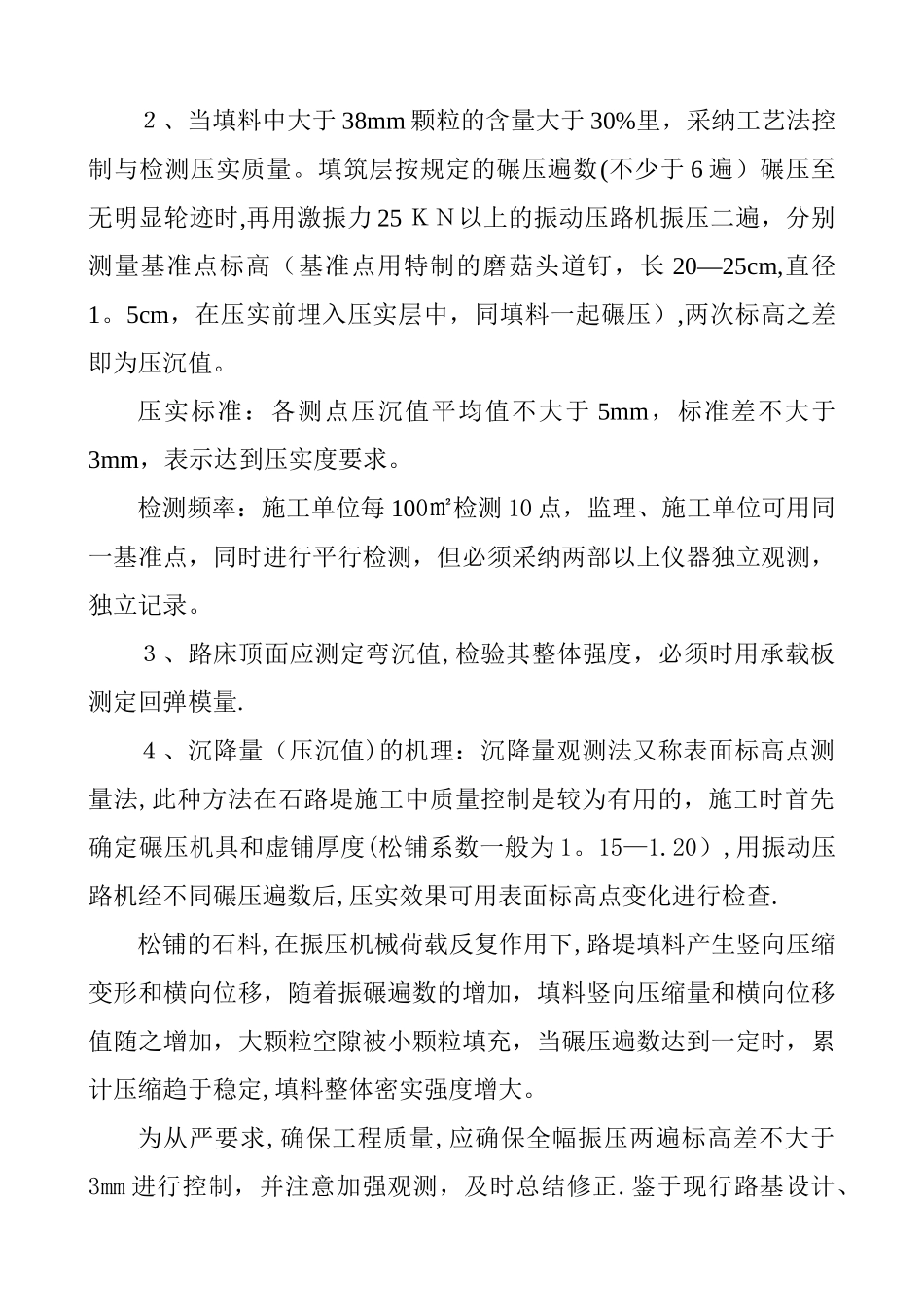

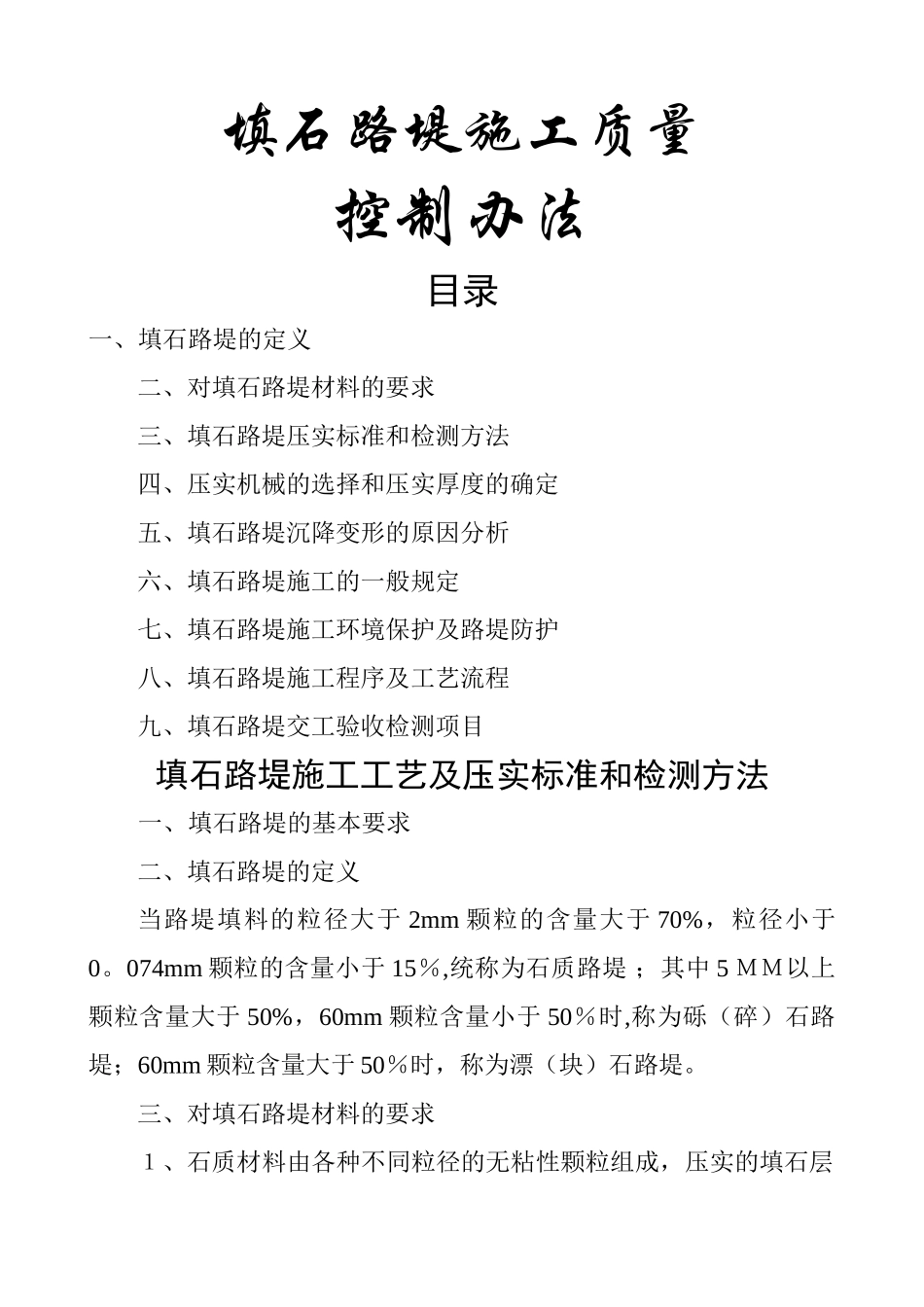

填石路堤施工质量控制办法目录一、填石路堤的定义二、对填石路堤材料的要求三、填石路堤压实标准和检测方法四、压实机械的选择和压实厚度的确定五、填石路堤沉降变形的原因分析六、填石路堤施工的一般规定七、填石路堤施工环境保护及路堤防护八、填石路堤施工程序及工艺流程九、填石路堤交工验收检测项目填石路堤施工工艺及压实标准和检测方法一、填石路堤的基本要求二、填石路堤的定义当路堤填料的粒径大于 2mm 颗粒的含量大于 70%,粒径小于0。074mm 颗粒的含量小于 15%,统称为石质路堤 ;其中 5 MM以上颗粒含量大于 50%,60mm 颗粒含量小于 50%时,称为砾(碎)石路堤;60mm 颗粒含量大于 50%时,称为漂(块)石路堤。三、对填石路堤材料的要求1、石质材料由各种不同粒径的无粘性颗粒组成,压实的填石层的力学强度来源于颗粒间的挤压、摩擦和嵌锁作用.工程中一般采纳抗剪强度表示材料力学性能,其强度受材料级配、均匀性和压实度的影响:(1)石料级配好,抗剪强度高;(2)石料的颗粒均匀,抗剪强度差;(3)压实度越大,抗剪强度高。2、《公路路基施工技术法律规范》规定:填石路堤的石料强度不应小于 15 M pa,用于护坡的不应小于 20 M pa,填石路堤石料最大粒径不宜超过层厚的2/3。3、为保证填石路堤密度稳定,按路堤的不同高度,对填料规定以下粒径:路床顶面以下 0—50cm 内最大粒径不大于 10cm,50cm 以下最大粒径不宜大于 20cm4、了解填石材料的物理、力学性质及指标,是选择施工方案及程序,控制施工质量的必要依据,应对每处料场作必要的室内试验,掌握如下技术指标:物理性:岩名、表面密度、堆积密度、振实密度、空隙率、颗粒组成,力学性能:抗压强度、压碎值、压实功与压实程度的关系.四、填石路堤压实标准和检测方法1、当填料中大于 30cm颗粒的含量不大于 30%时,应采纳灌沙法或不袋法检测压实度.压实标准:路床项面以下 0—8cm 不小于 95%,上路堤(80—150cm)不小于 94%,下路堤(150cm 以下)不小于 92%,检测频率与土质路堤的规定相同。最大干容重宜采纳表面振动压实仪法或重击实法测定.2、当填料中大于 38mm 颗粒的含量大于 30%里,采纳工艺法控制与检测压实质量。填筑层按规定的碾压遍数(不少于 6 遍)碾压至无明显轮迹时,再用激振力 25 KN以上的振动压路机振压二遍,分别测量基准点标高(基准点用特制的磨菇头道钉,长 20—25cm,直径1。5cm,在压实前埋入压实层中,同...
