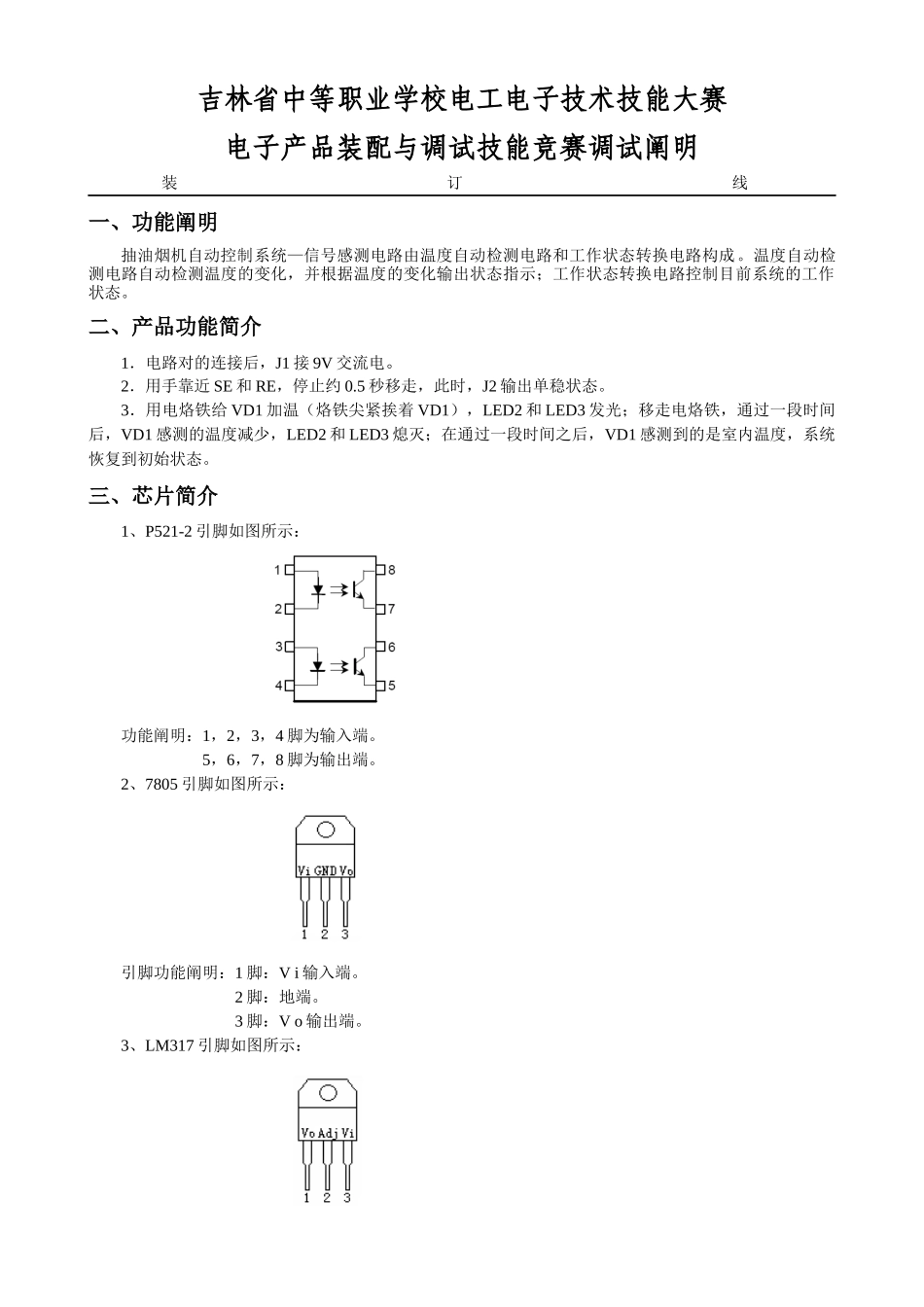

吉林省中等职业学校电工电子技术技能大赛电子产品装配与调试技能竞赛调试阐明装 订 线一、功能阐明抽油烟机自动控制系统—信号感测电路由温度自动检测电路和工作状态转换电路构成
温度自动检测电路自动检测温度的变化，并根据温度的变化输出状态指示；工作状态转换电路控制目前系统的工作状态
二、产品功能简介1．电路对的连接后，J1 接 9V 交流电
2．用手靠近 SE 和 RE，停止约 0
5 秒移走，此时，J2 输出单稳状态
3．用电烙铁给 VD1 加温（烙铁尖紧挨着 VD1），LED2 和 LED3 发光；移走电烙铁，通过一段时间后，VD1 感测的温度减少，LED2 和 LED3 熄灭；在通过一段时间之后，VD1 感测到的是室内温度，系统恢复到初始状态
三、芯片简介1、P521-2 引脚如图所示： 功能阐明：1，2，3，4 脚为输入端
5，6，7，8 脚为输出端
2、7805 引脚如图所示： 引脚功能阐明：1 脚：V i 输入端
2 脚：地端
3 脚：V o 输出端
3、LM317 引脚如图所示： 引脚功能阐明：1 脚：V o 输出端

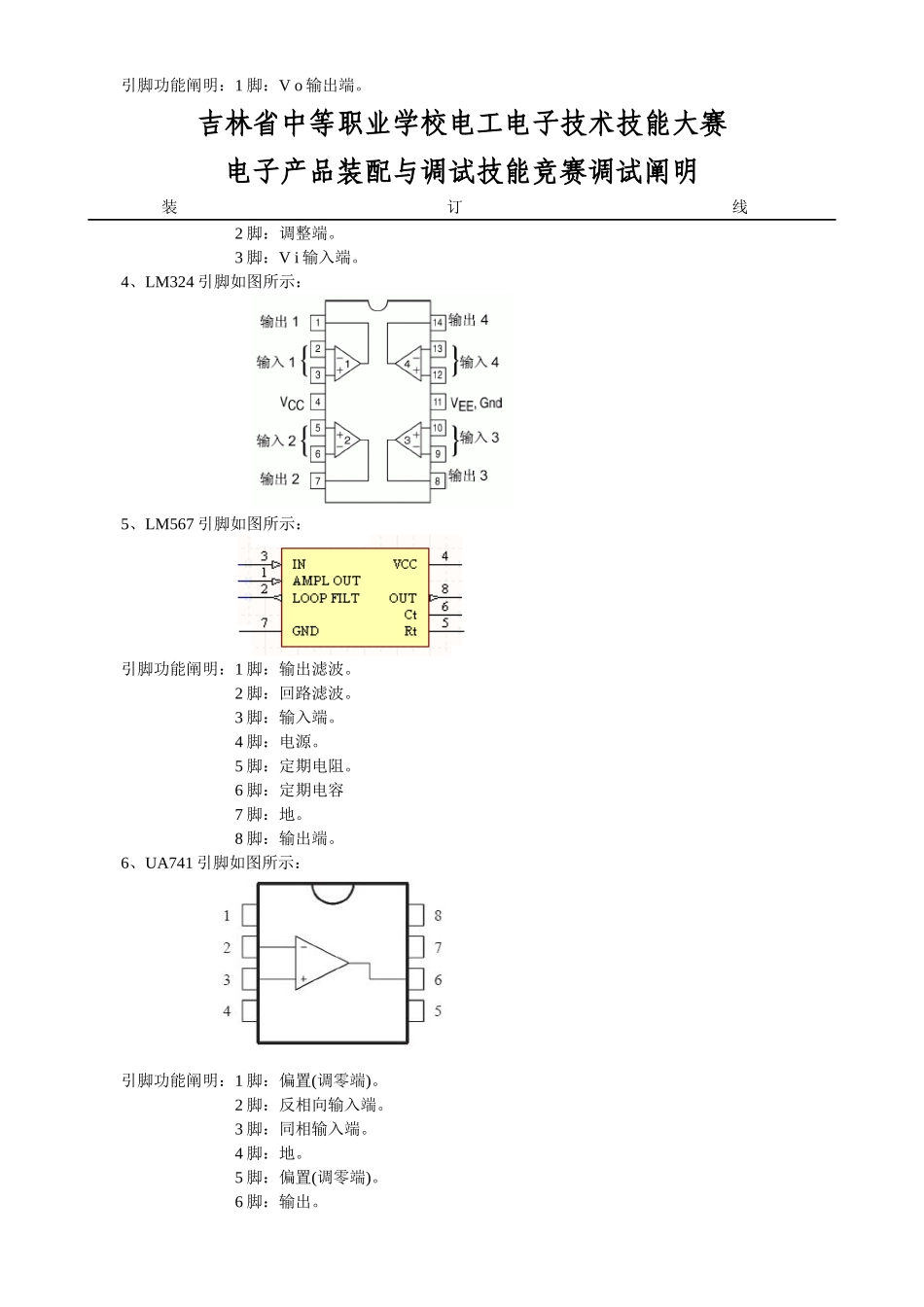

吉林省中等职业学校电工电子技术技能大赛电子产品装配与调试技能竞赛调试阐明装 订 线2 脚：调整端
3 脚：V i 输入端
4、LM324 引脚如图所示：5、LM567 引脚如图所示：引脚功能阐明：1 脚：输出滤波
2 脚：回路滤波
3 脚：输入端
4 脚：电源
5 脚：定期电阻
6 脚：定期电容7 脚：地
8 脚：输出端
6、UA741 引脚如图所示：引脚功能阐明：1 脚：偏置(调零端)
2 脚：反相向输入端
3 脚：同相输入端
5 脚：偏置(调零端)
6 脚：输出
7 脚：电源
吉林省中等职业学校电工电子技术技能大赛电子产品装配与调试技能竞赛调试阐明装 订 线8 脚：空脚

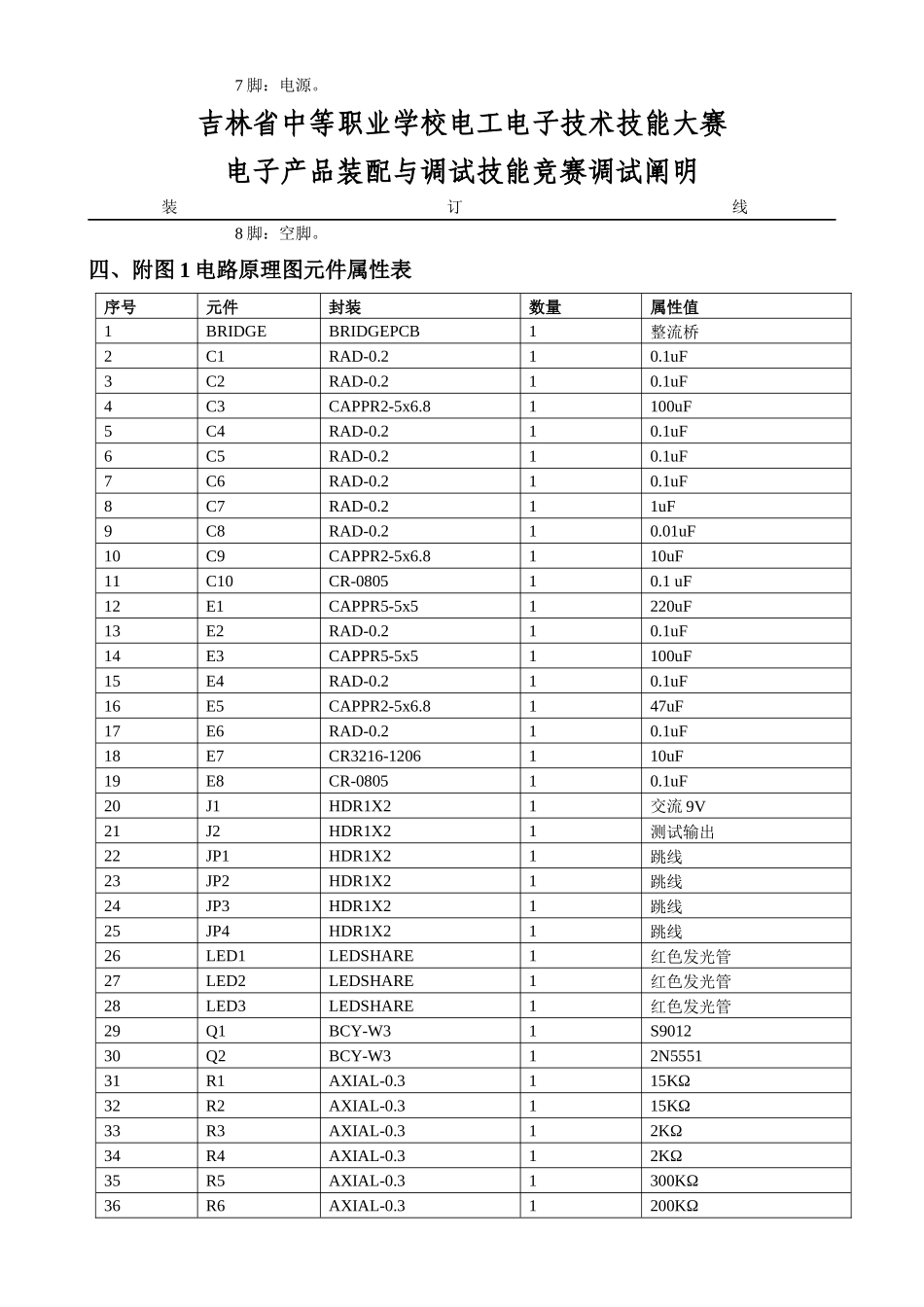

四、附图 1 电路原理图元件属性表序号元件封装数量属性值1BRID
