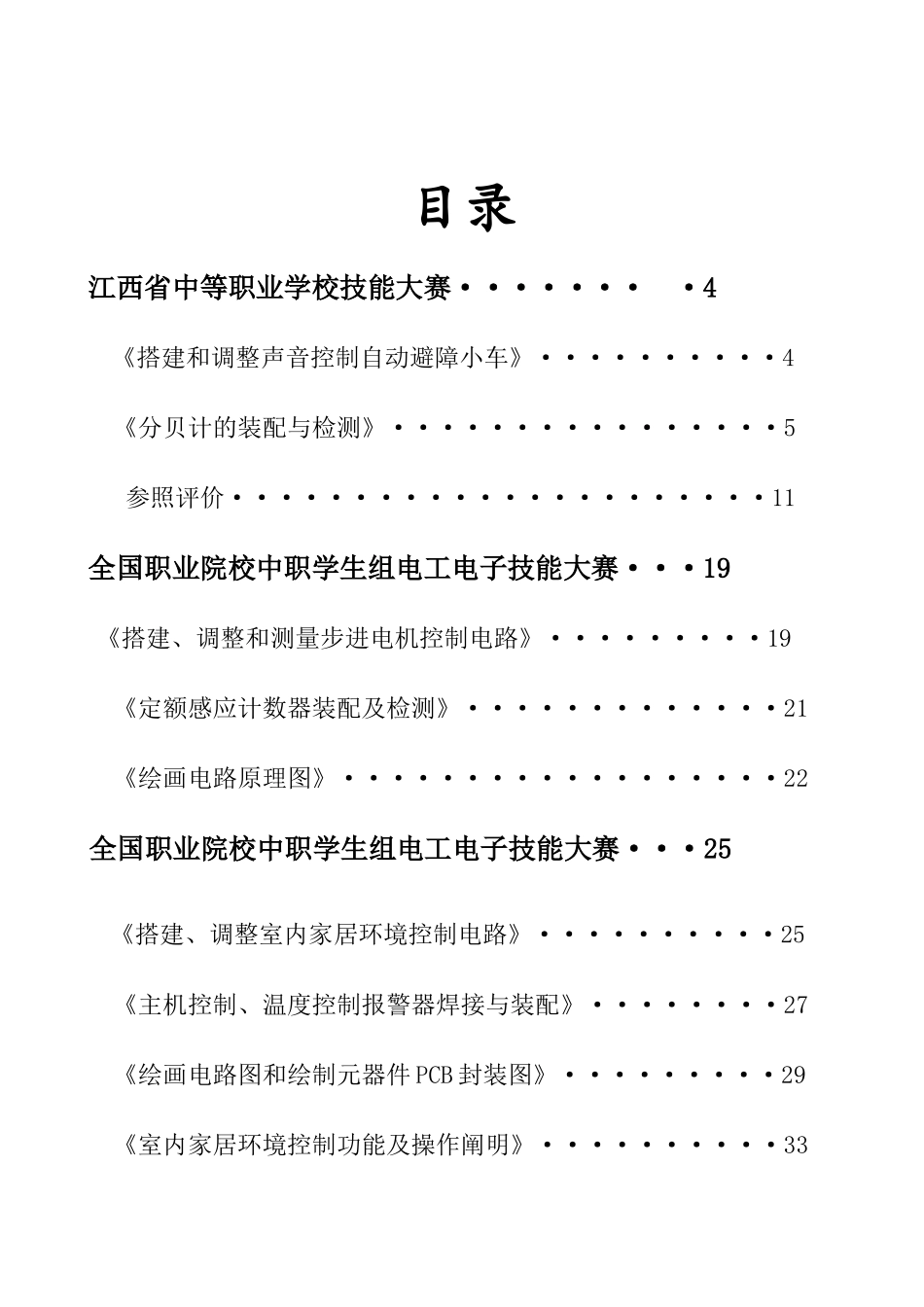

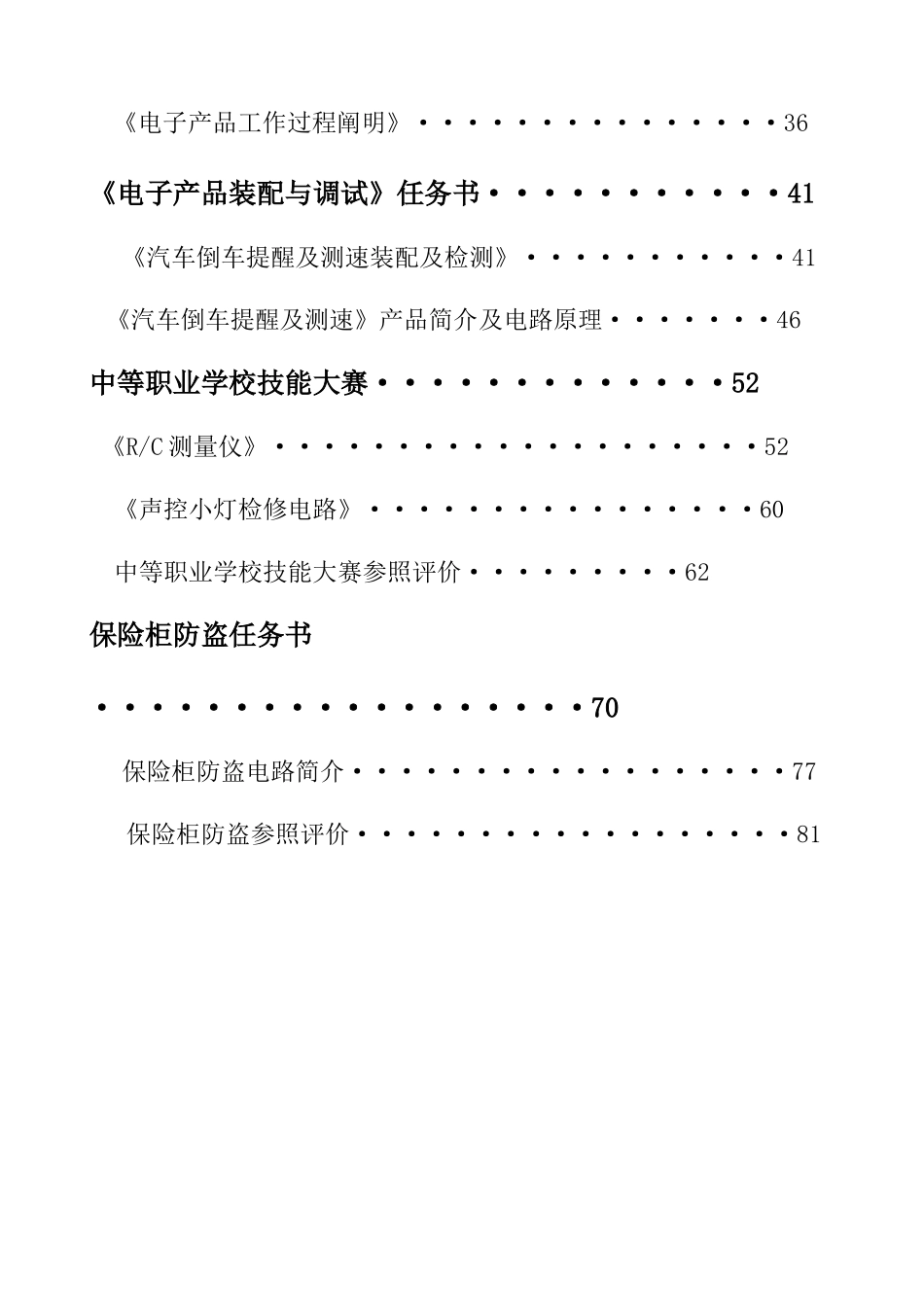

电子产品装配与调试竞赛培训资料南康区职业中专专业名称：电子技术应用目录江西省中等职业学校技能大赛······· ·4 《搭建和调整声音控制自动避障小车》··········4 《分贝计的装配与检测》················5 参照评价······················11全国职业院校中职学生组电工电子技能大赛···19 《搭建、调整和测量步进电机控制电路》·········19 《定额感应计数器装配及检测》·············21 《绘画电路原理图》··················22全国职业院校中职学生组电工电子技能大赛···25 《搭建、调整室内家居环境控制电路》··········25 《主机控制、温度控制报警器焊接与装配》········27 《绘画电路图和绘制元器件 PCB 封装图》·········29 《室内家居环境控制功能及操作阐明》··········33 《电子产品工作过程阐明》···············36《电子产品装配与调试》任务书···········41 《汽车倒车提醒及测速装配及检测》···········41 《汽车倒车提醒及测速》产品简介及电路原理·······46中等职业学校技能大赛·············52 《R/C 测量仪》····················52 《声控小灯检修电路》················60 中等职业学校技能大赛参照评价·········62保险柜防盗任务书··················70 保险柜防盗电路简介··················77 保险柜防盗参照评价··················81江西省中等职业学校技能大赛《电子产品装配与调试》任务书阐明：本次比赛共有搭建和调整声音控制自动避障小车，装配及检测分贝计，绘制某控制电路原理图等工作任务。完毕这些工作任务的时间为 240 分钟。按完毕工作任务的状况和在完毕工作任务过程中的职业与安全意识，评估成绩，满分为 100 分。工作任务内容：一、搭建和调整声音控制自动避障小车（本大项共 2 小项，第 1 项 16 分，第 2 项 4 分，共 20 分）1．搭建电路使用 YL-291 单元电子电路模块，根据给出的声音控制自动避障小车电路原理图（附图 1），在 YL-291 中对的选择单元电子电路模块，搭建声音控制自动避障小车电路。声音控制自动避障小车电路功能规定：（1）...
