2025年《数字电子技术》复习知识点

2025年《数字电子技术》复习知识点_第1页
1/12
2025年《数字电子技术》复习知识点_第2页
2/12
2025年《数字电子技术》复习知识点_第3页
3/12

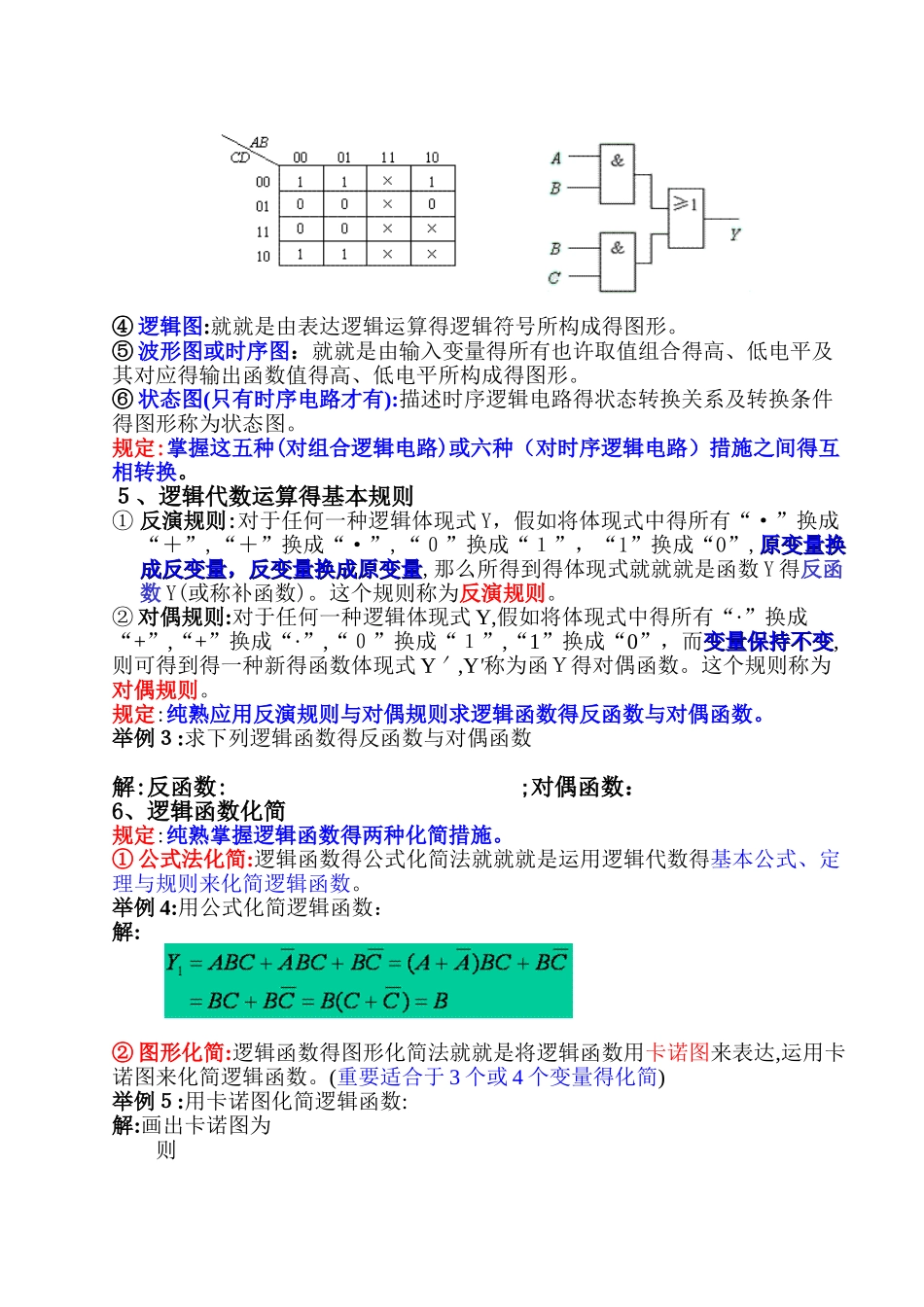

《数字电子技术》重要知识点汇总一、重要知识点总结与规定1、数制、编码其及转换:规定:能纯熟在 10 进制、2 进制、8进制、1 6 进制、8421BCD、格雷码之间进行互相转换。举例 1:(37、25)1 0= ( )2= ( )16= ( )8421BCD解:(37、25)10= ( 10 0101、01 )2= ( 25、4 )1 6= ( 00 11 0 111、00100 1 0 1 )8 421BCD2、逻辑门电路:(1)基本概念1)数字电路中晶体管作为开关使用时,就就是指它得工作状态处在饱与状态与截止状态。2)TTL 门电路经典高电平为 3、6 V,经典低电平为 0、3 V。3)O C门与 OD 门具有线与功能。4)三态门电路得特点、逻辑功能与应用。高阻态、高电平、低电平。5)门电路参数:噪声容限 VNH或V NL、扇出系数 No、平均传播时间tp d。规定:掌握八种逻辑门电路得逻辑功能;掌握 OC 门与O D 门,三态门电路得逻辑功能;能根据输入信号画出多种逻辑门电路得输出波形。举例 2:画出下列电路得输出波形。解:由逻辑图写出体现式为:,则输出 Y 见上。3、基本逻辑运算得特点:与 运 算:见零为零,全1为1;或 运 算:见1为 1,全零为零;与非运算:见零为 1,全 1 为零;或非运算:见 1 为零,全零为 1;异或运算:相异为 1,相似为零;同或运算:相似为 1,相异为零;非 运 算:零 变 1, 1 变 零;规定:纯熟应用上述逻辑运算。4、 数字电路逻辑功能得几种表达措施及互相转换。① 真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):就就是由变量得所有也许取值组合及其对应得函数值所构成得表格。② 逻辑体现式:就就是由逻辑变量与与、或、非 3 种运算符连接起来所构成得式子。③ 卡诺图:就就是由表达变量得所有也许取值组合得小方格所构成得图形。④ 逻辑图:就就是由表达逻辑运算得逻辑符号所构成得图形。⑤ 波形图或时序图:就就是由输入变量得所有也许取值组合得高、低电平及其对应得输出函数值得高、低电平所构成得图形。⑥ 状态图(只有时序电路才有):描述时序逻辑电路得状态转换关系及转换条件得图形称为状态图。规定:掌握这五种(对组合逻辑电路)或六种(对时序逻辑电路)措施之间得互相转换。5、逻辑代数运算得基本规则① 反演规则:对于任何一种逻辑体现式 Y,假如将体现式中得所有“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,原变量换原变量换成反变量,反变量换成原变量成反变量,反变量换成原变量,那么所得...
