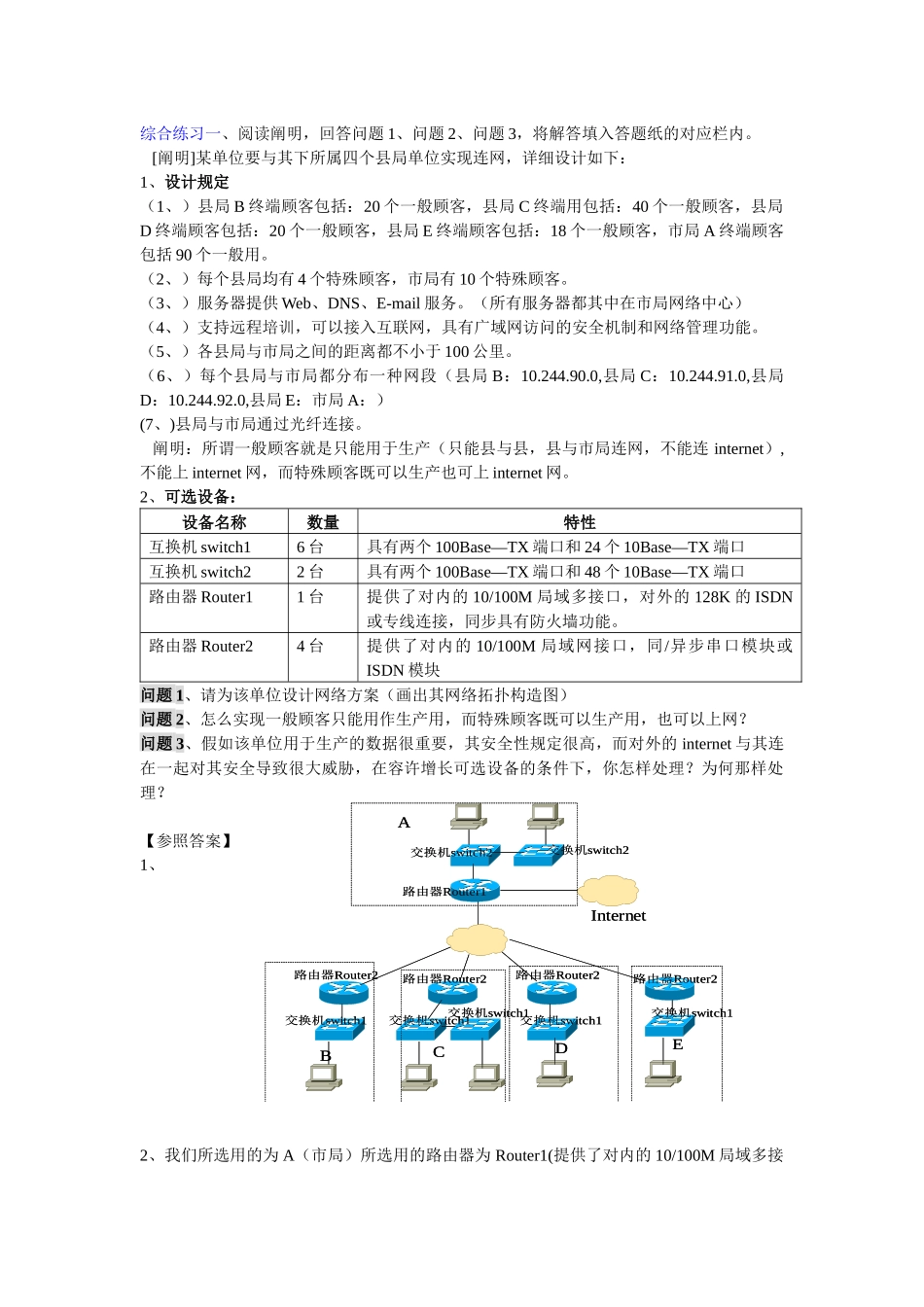

综合练习一、阅读阐明，回答问题 1、问题 2、问题 3，将解答填入答题纸的对应栏内。 [阐明]某单位要与其下所属四个县局单位实现连网，详细设计如下：1、设计规定（1、）县局 B 终端顾客包括：20 个一般顾客，县局 C 终端用包括：40 个一般顾客，县局D 终端顾客包括：20 个一般顾客，县局 E 终端顾客包括：18 个一般顾客，市局 A 终端顾客包括 90 个一般用。（2、）每个县局均有 4 个特殊顾客，市局有 10 个特殊顾客。（3、）服务器提供 Web、DNS、E-mail 服务。（所有服务器都其中在市局网络中心）（4、）支持远程培训，可以接入互联网，具有广域网访问的安全机制和网络管理功能。（5、）各县局与市局之间的距离都不小于 100 公里。（6、）每个县局与市局都分布一种网段（县局 B：10.244.90.0,县局 C：10.244.91.0,县局D：10.244.92.0,县局 E：市局 A：）(7、)县局与市局通过光纤连接。 阐明：所谓一般顾客就是只能用于生产（只能县与县，县与市局连网，不能连 internet）,不能上 internet 网，而特殊顾客既可以生产也可上 internet 网。2、可选设备：设备名称数量特性互换机 switch16 台具有两个 100Base—TX 端口和 24 个 10Base—TX 端口互换机 switch22 台具有两个 100Base—TX 端口和 48 个 10Base—TX 端口路由器 Router11 台提供了对内的 10/100M 局域多接口，对外的 128K 的 ISDN或专线连接，同步具有防火墙功能。路由器 Router24 台提供了对内的 10/100M 局域网接口，同/异步串口模块或ISDN 模块问题 1、请为该单位设计网络方案（画出其网络拓扑构造图）问题 2、怎么实现一般顾客只能用作生产用，而特殊顾客既可以生产用，也可以上网？问题 3、假如该单位用于生产的数据很重要，其安全性规定很高，而对外的 internet 与其连在一起对其安全导致很大威胁，在容许增长可选设备的条件下，你怎样处理？为何那样处理？【参照答案】1、2、我们所选用的为 A（市局）所选用的路由器为 Router1(提供了对内的 10/100M 局域多接ABCDEInternet路由器Router1路由器Router2路由器Router2路由器Router2路由器Router2交换机switch2交换机switch2交换机switch1交换机switch1交换机switch1交换机switch1交换机switch1ABCDEInternet路由器Router1路由器Router2路由器Router2路由器Router2路由器Router2交换机switch2交换机switch2交换机switch1交换机switch1交换机switch1交换机sw...
