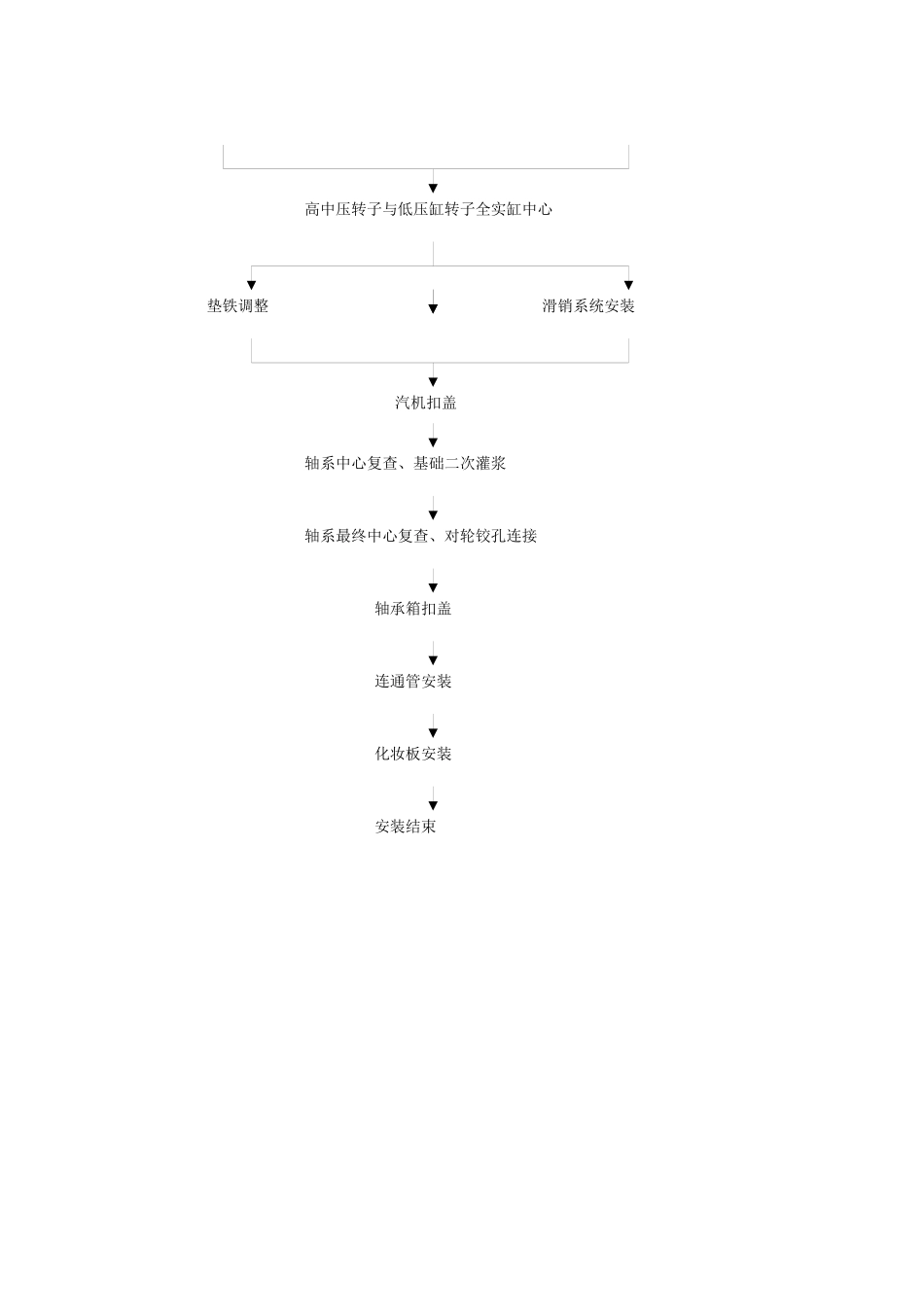

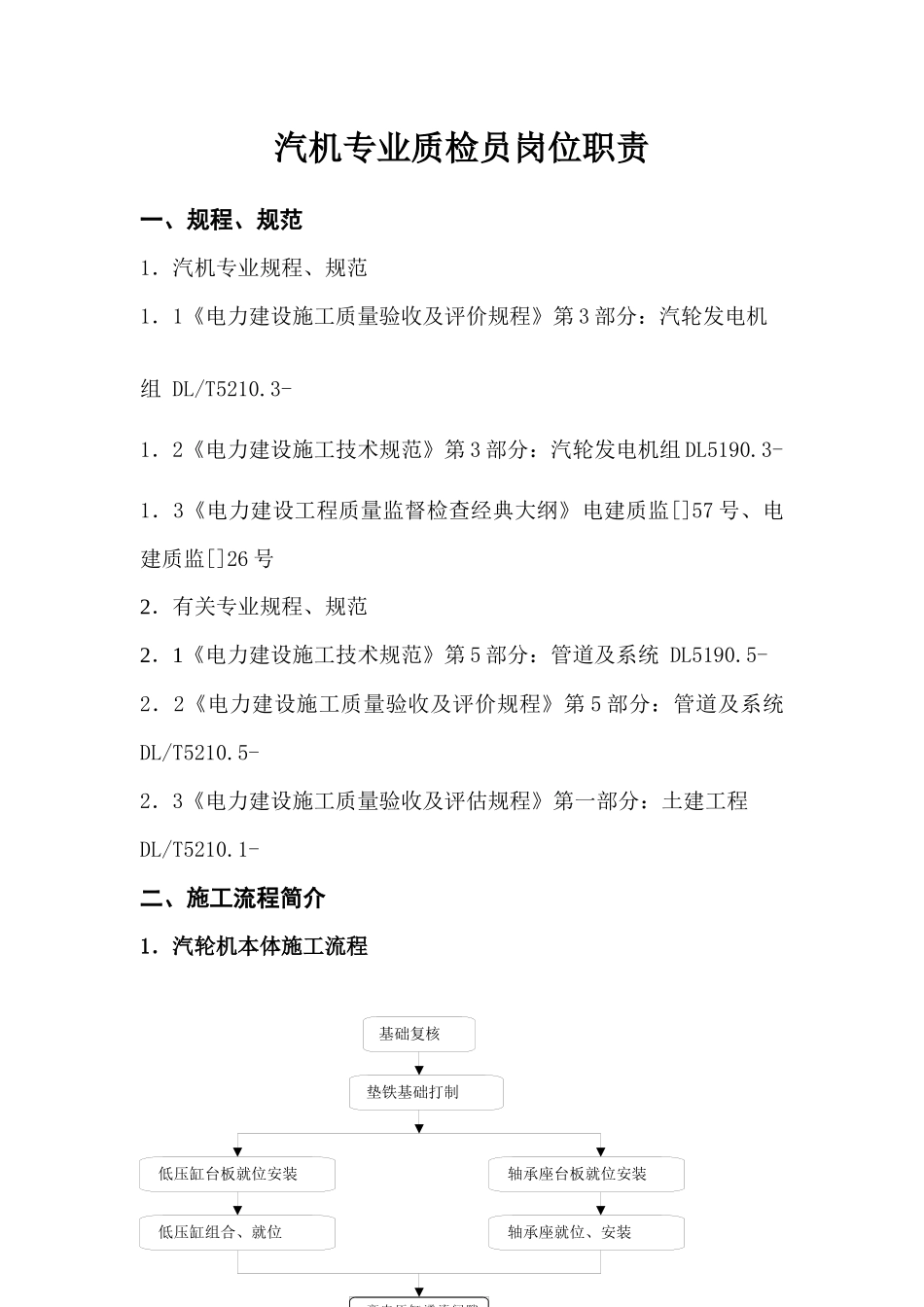

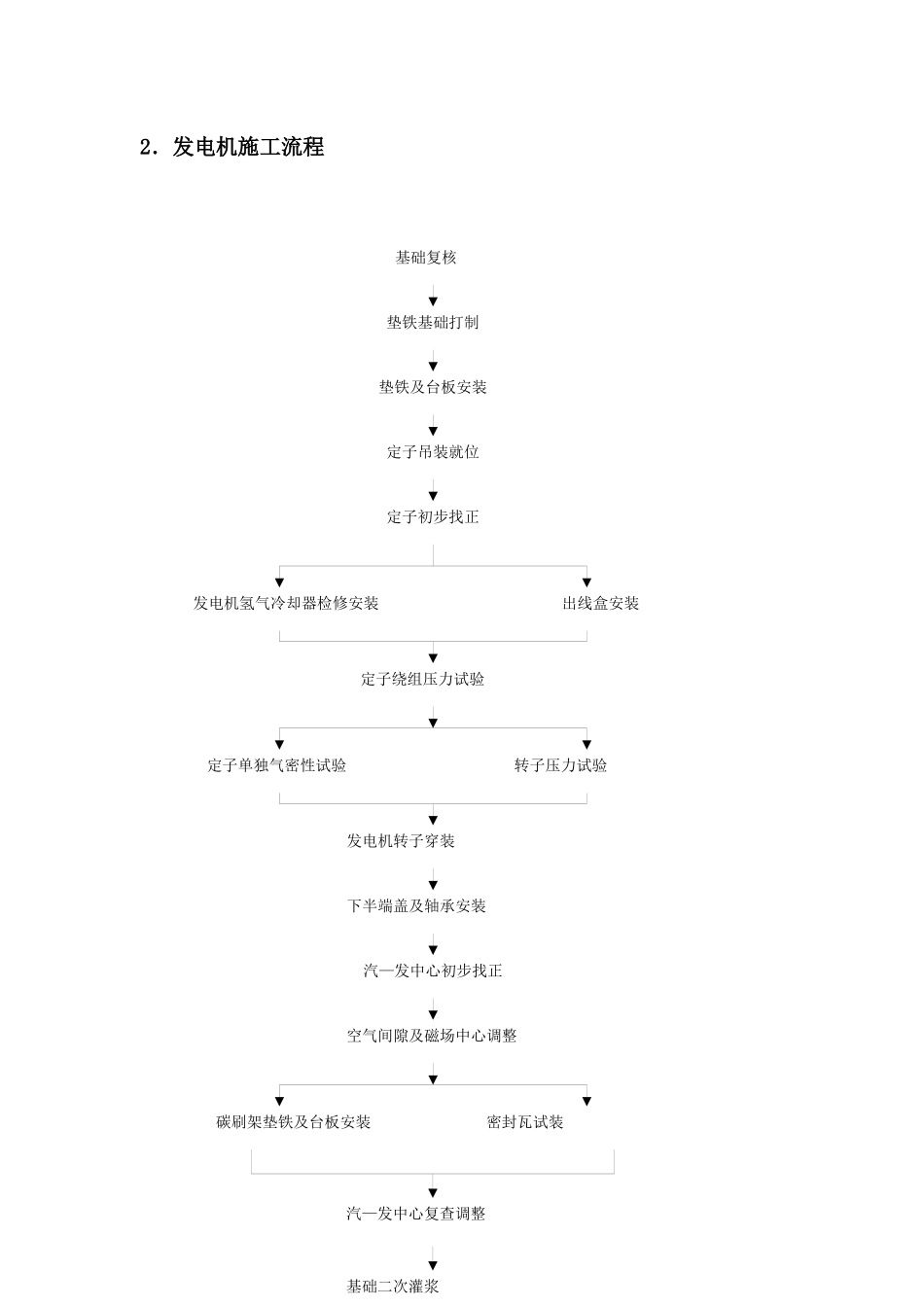

轴承座就位、安装基础复核垫铁基础打制低压缸台板就位安装轴承座台板就位安装低压缸组合、就位 高 中 压 缸 通 流 间隙测量调整 汽机专业质检员岗位职责一、规程、规范1．汽机专业规程、规范1．1《电力建设施工质量验收及评价规程》第 3 部分：汽轮发电机组 DL/T5210.3- 1．2《电力建设施工技术规范》第 3 部分：汽轮发电机组 DL5190.3- 1．3《电力建设工程质量监督检查经典大纲》电建质监[]57 号、电建质监[]26 号2．有关专业规程、规范2．1《电力建设施工技术规范》第 5 部分：管道及系统 DL5190.5- 2．2《电力建设施工质量验收及评价规程》第 5 部分：管道及系统 DL/T5210.5-2．3《电力建设施工质量验收及评估规程》第一部分：土建工程 DL/T5210.1-二、施工流程简介1．汽轮机本体施工流程高中压转子与低压缸转子全实缸中心垫铁调整滑销系统安装汽机扣盖轴系中心复查、基础二次灌浆轴系最终中心复查、对轮铰孔连接轴承箱扣盖连通管安装化妆板安装安装结束基础复核垫铁基础打制垫铁及台板安装定子吊装就位定子初步找正发电机氢气冷却器检修安装出线盒安装定子绕组压力试验定子单独气密性试验转子压力试验发电机转子穿装下半端盖及轴承安装汽—发中心初步找正空气间隙及磁场中心调整碳刷架垫铁及台板安装密封瓦试装汽—发中心复查调整基础二次灌浆2．发电机施工流程三、重要计量器具应用1．合像水平仪的使用合像水平仪一般用来测量汽轮机汽缸水平度及转子扬度，精度为 0.01mm。以汽缸水平度测量为例，将合像水平仪放在四角的某个位置进行测量，如图所示，图 1 中方框表达合像水平仪安放位置。安放合像水平仪的汽缸中分面处，应仔细擦净，并做好标识，后来每次测量时均放在该位置上。图 2 为合像水平仪的构造原理图。1、杠杆；2、水泡室、3、光学棱镜；4、放大镜；5、读数盘；6、调整螺丝；7、读数标尺它是通过光学棱镜把偏移的水泡合成图象，并通过放大镜示65712340mm/m0.07mm/m0.08mm/m垫0mm/m0.02mm0mm/m垫 0.08mm0.08mm垫0.02mm/m出。当水平仪置于水平位置时，水泡盒中的气泡处在中间位置，此时从放大镜看到两半气泡重叠，如图 3 中所示，当水平仪倾斜时，气泡就偏离中间位置，每米倾斜 0.01 mm 时，气泡就向高处移动0.20 mm，如图所示，这时两半气泡的相对偏移为 0.20+0.20=0.40 mm，这个偏移值通过放大倍数为 5 的放大镜，这样看到的读数即为5×0.40=2.0 mm，因此水平仪在每米倾斜 0.01 mm 时...
