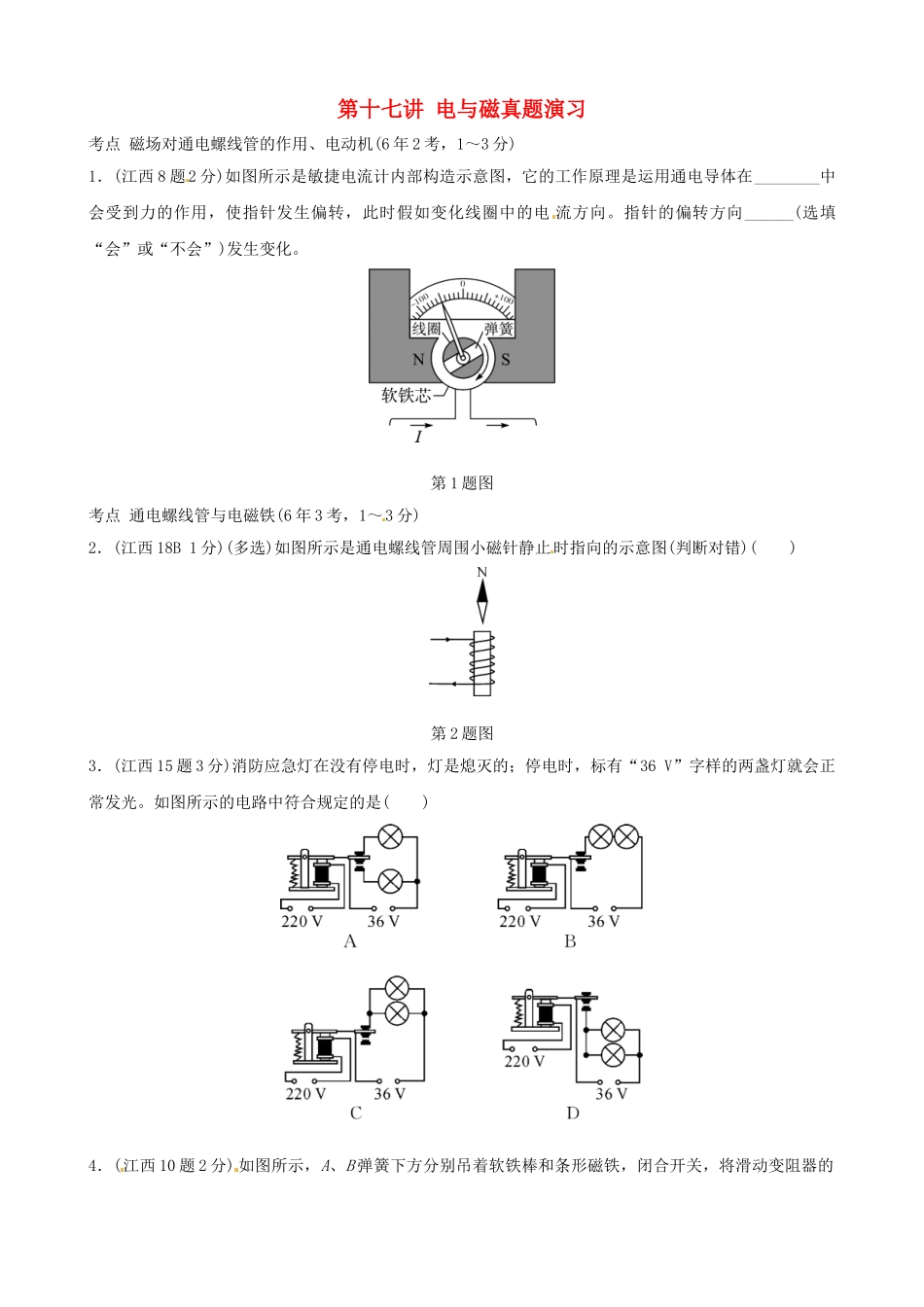

第十七讲 电与磁真题演习考点 磁场对通电螺线管的作用、电动机(6 年 2 考，1～3 分)1．(江西 8 题 2 分)如图所示是敏捷电流计内部构造示意图，它的工作原理是运用通电导体在________中会受到力的作用，使指针发生偏转，此时假如变化线圈中的电 流方向。指针的偏转方向______(选填“会”或“不会”)发生变化。第 1 题图考点 通电螺线管与电磁铁(6 年 3 考，1～3 分)2．(江西 18B 1 分)(多选)如图所示是通电螺线管周围小磁针静止时指向的示意图(判断对错)( )第 2 题图3．(江西 15 题 3 分)消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36 V”字样的两盏灯就会正常发光。如图所示的电路中符合规定的是( )4．(江西 10 题 2 分) 如图所示，A、B 弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A 弹簧的长度将________，B 弹簧的 长度将________。 (选填“伸长”“缩短”或“不变”)第 4 题图考点 电磁现象的辨识(6 年 3 考，1～4 分)5．[江西 26(二)题]如图所示，是一种手机无 线 充电装置。该装置是运用了____________的原理对手机进行充电的。第 5 题图6．(江西 12 题 3 分)如图所示，是一种磁信息阅读器．只要将磁卡刷过 ，检测头中就会产生感应电流，便能得到对应的信息。如下电器件中工作原理与此相似的是( )第 6 题图A．扬声器 B．电磁继电器C．发电机 D．电铃7．(江西 14 题 4 分)(不定项)如图所示，用来演示电磁感应现象的是( )参照答案1．磁场 会2．×3．C4．伸长 缩短5．电磁感应6．C7．AD
