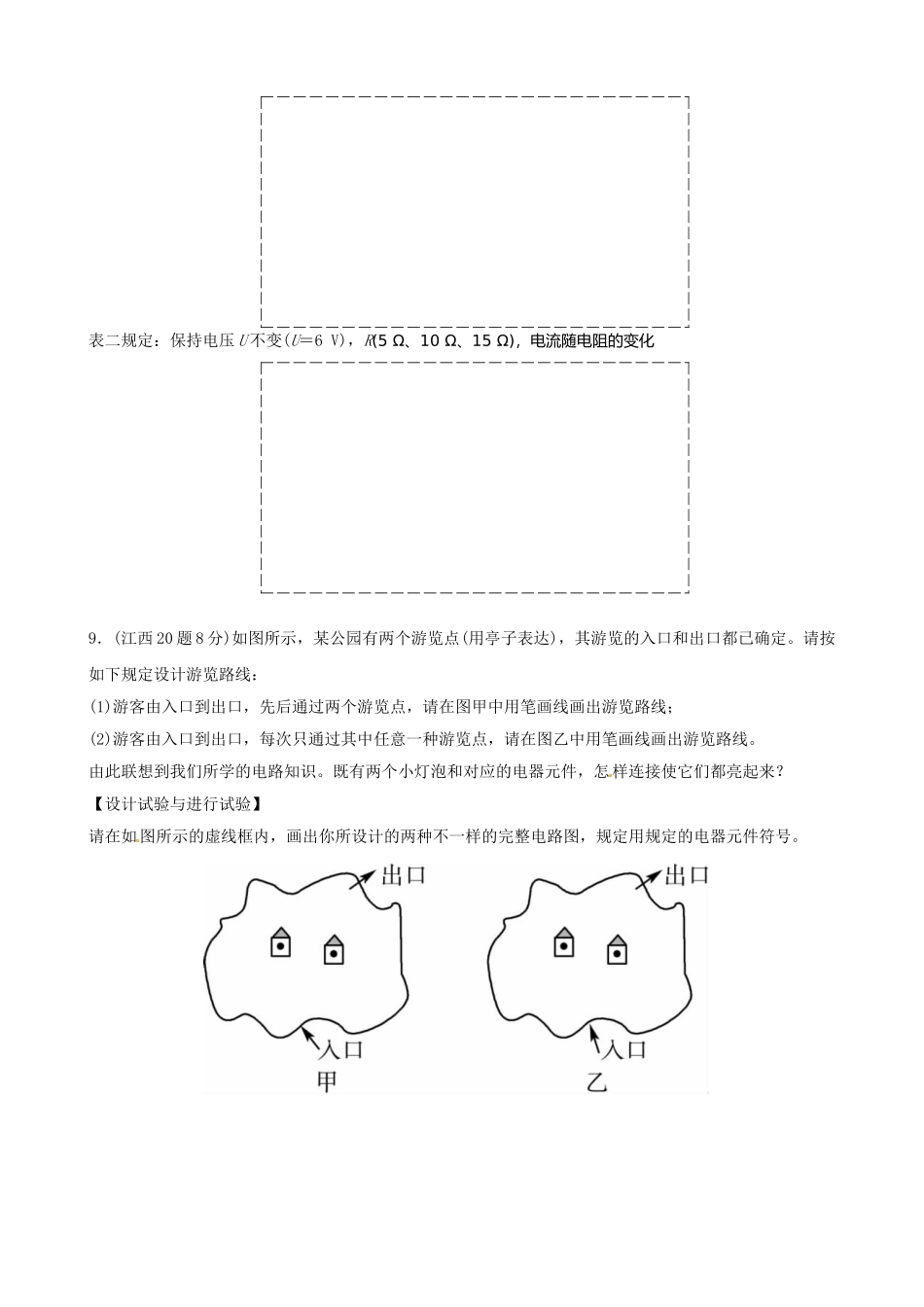

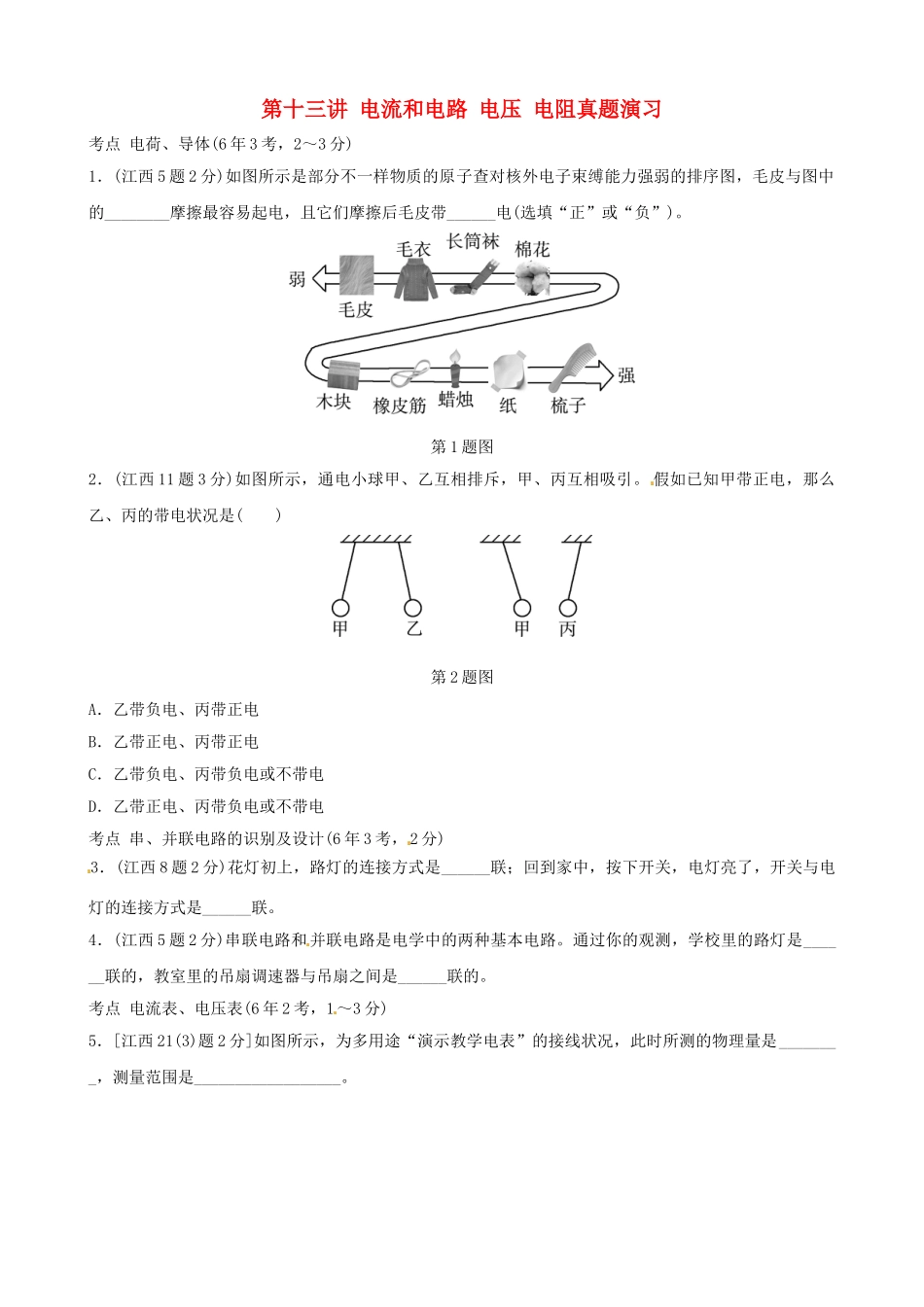

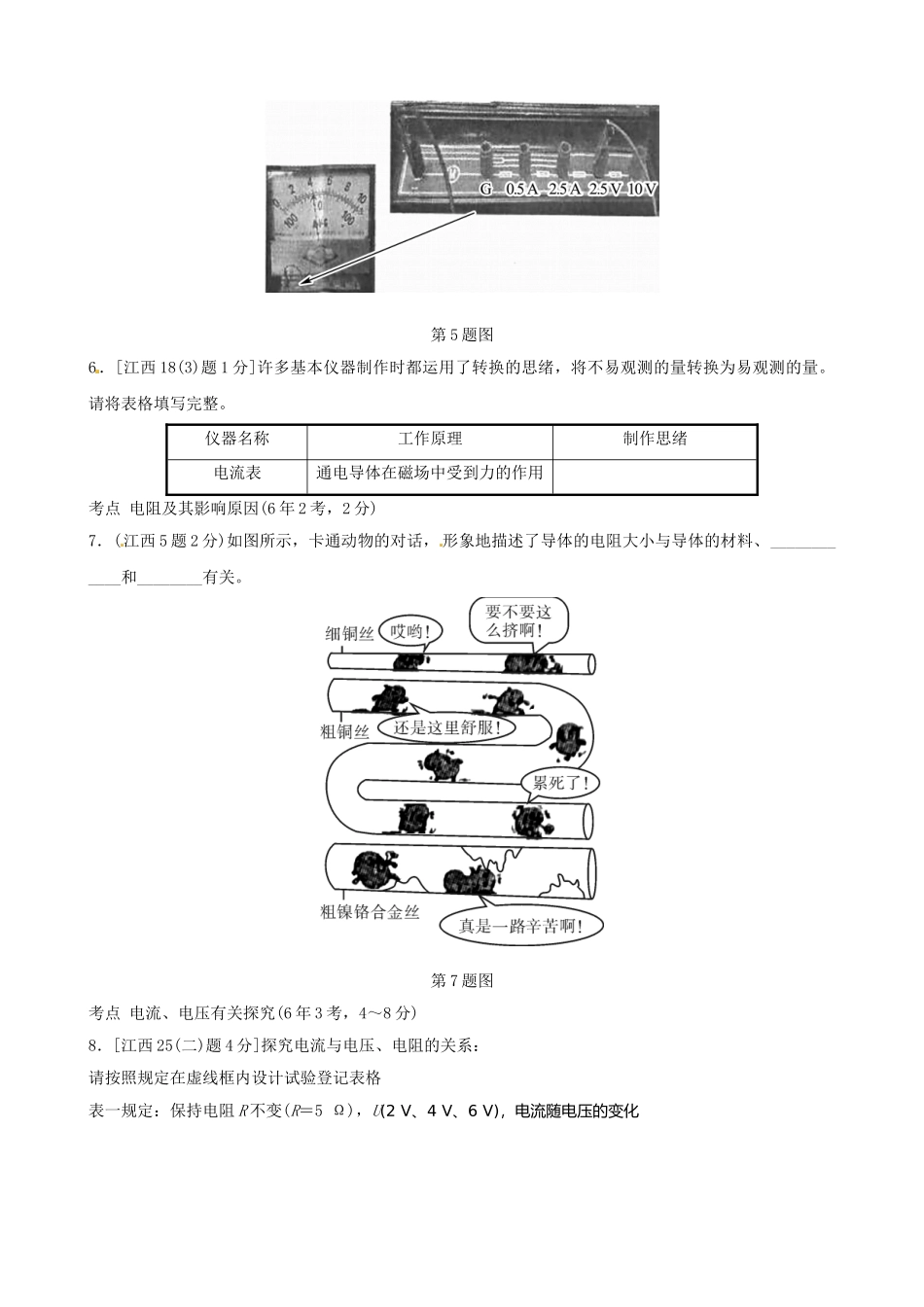

第十三讲 电流和电路 电压 电阻真题演习考点 电荷、导体(6 年 3 考，2～3 分)1．(江西 5 题 2 分)如图所示是部分不一样物质的原子查对核外电子束缚能力强弱的排序图，毛皮与图中的________摩擦最容易起电，且它们摩擦后毛皮带______电(选填“正”或“负”)。第 1 题图2．(江西 11 题 3 分)如图所示，通电小球甲、乙互相排斥，甲、丙互相吸引。 假如已知甲带正电，那么乙、丙的带电状况是( )第 2 题图A．乙带负电、丙带正电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电考点 串、并联电路的识别及设计(6 年 3 考，2 分)3．(江西 8 题 2 分)花灯初上，路灯的连接方式是______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。4．(江西 5 题 2 分)串联电路和并联电路是电学中的两种基本电路。通过你的观测，学校里的路灯是______联的，教室里的吊扇调速器与吊扇之间是______联的。考点 电流表、电压表(6 年 2 考，1～3 分)5．[江西 21(3)题 2 分]如图所示，为多用途“演示教学电表”的接线状况，此时所测的物理量是________，测量范围是__________________。第 5 题图6．[江西 18(3)题 1 分]许多基本仪器制作时都运用了转换的思绪，将不易观测的量转换为易观测的量。请将表格填写完整。仪器名称工作原理制作思绪电流表通电导体在磁场中受到力的作用考点 电阻及其影响原因(6 年 2 考，2 分)7．(江西 5 题 2 分)如图所示，卡通动物的对话， 形象地描述了导体的电阻大小与导体的材料、____________和________有关。第 7 题图考点 电流、电压有关探究(6 年 3 考，4～8 分)8．[江西 25(二)题 4 分]探究电流与电压、电阻的关系：请按照规定在虚线框内设计试验登记表格表一规定：保持电阻 R 不变(R＝5 Ω)，U(2 V、4 V、6 V)，电流随电压的变化表二规定：保持电压 U 不变(U＝6 V)，R(5 Ω、10 Ω、15 Ω)，电流随电阻的变化9．(江西 20 题 8 分)如图所示，某公园有两个游览点(用亭子表达)，其游览的入口和出口都已确定。请按如下规定设计游览路线：(1)游客由入口到出口，先后通过两个游览点，请在图甲中用笔画线画出游览路线；(2)游客由入口到出口，每次只通过其中任意一种游览点，请在图乙中用笔画线画出游览路线。由此联想到我们所学的电路知识。既有两个小灯泡和对应的电器元件，怎样连接使它们都亮起来？...
