2025年高中物理交变电流知识点及练习

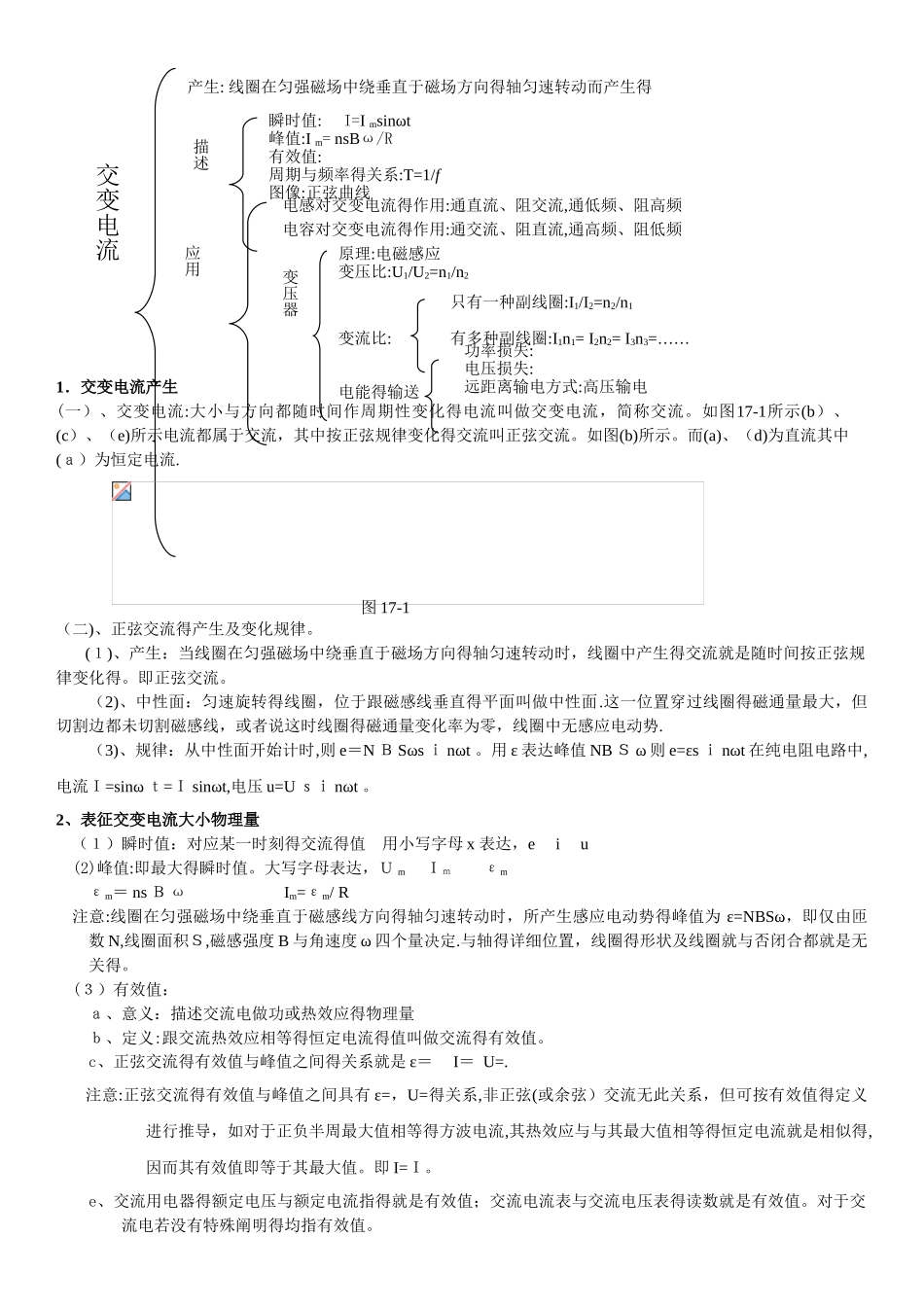

2025年高中物理交变电流知识点及练习_第1页
1/13
2025年高中物理交变电流知识点及练习_第2页
2/13
2025年高中物理交变电流知识点及练习_第3页
3/13
1.交变电流产生(一)、交变电流:大小与方向都随时间作周期性变化得电流叫做交变电流,简称交流。如图17-1所示(b)、(c)、(e)所示电流都属于交流,其中按正弦规律变化得交流叫正弦交流。如图(b)所示。而(a)、(d)为直流其中(a)为恒定电流.(二)、正弦交流得产生及变化规律。 (1)、产生:当线圈在匀强磁场中绕垂直于磁场方向得轴匀速转动时,线圈中产生得交流就是随时间按正弦规律变化得。即正弦交流。(2)、中性面:匀速旋转得线圈,位于跟磁感线垂直得平面叫做中性面.这一位置穿过线圈得磁通量最大,但切割边都未切割磁感线,或者说这时线圈得磁通量变化率为零,线圈中无感应电动势.(3)、规律:从中性面开始计时,则 e=N B Sωs i nωt 。用 ε 表达峰值 NB S ω 则 e=εs i nωt 在纯电阻电路中,电流I=sinω t=I sinωt,电压 u=U si nωt 。2、表征交变电流大小物理量(1)瞬时值:对应某一时刻得交流得值 用小写字母 x 表达,e i u(2)峰值:即最大得瞬时值。大写字母表达,U m Im εmεm= ns B ω Im=εm/ R注意:线圈在匀强磁场中绕垂直于磁感线方向得轴匀速转动时,所产生感应电动势得峰值为 ε=NBSω,即仅由匝数 N,线圈面积S,磁感强度 B 与角速度 ω 四个量决定.与轴得详细位置,线圈得形状及线圈就与否闭合都就是无关得。(3)有效值:a、意义:描述交流电做功或热效应得物理量b、定义:跟交流热效应相等得恒定电流得值叫做交流得有效值。c、正弦交流得有效值与峰值之间得关系就是 ε= I= U=. 注意:正弦交流得有效值与峰值之间具有 ε=,U=得关系,非正弦(或余弦)交流无此关系,但可按有效值得定义进行推导,如对于正负半周最大值相等得方波电流,其热效应与与其最大值相等得恒定电流就是相似得,因而其有效值即等于其最大值。即 I=I。e、交流用电器得额定电压与额定电流指得就是有效值;交流电流表与交流电压表得读数就是有效值。对于交流电若没有特殊阐明得均指有效值。产生: 线圈在匀强磁场中绕垂直于磁场方向得轴匀速转动而产生得描述瞬时值: I=I msinωt峰值:I m= nsBω/R有效值:周期与频率得关系:T=1/f图像:正弦曲线电感对交变电流得作用:通直流、阻交流,通低频、阻高频应用交变电流电容对交变电流得作用:通交流、阻直流,通高频、阻低频变压器变流比:电能得输送原理:电磁感应 变压比:U1/U2=n1/n2只有一种副线圈:I1/I2=n2/n1有多种副线圈:I1n1= I2n2=...
