2025年第1期BIM一级历年真题解析

2025年第1期BIM一级历年真题解析_第1页
1/7
2025年第1期BIM一级历年真题解析_第2页
2/7
2025年第1期BIM一级历年真题解析_第3页
3/7

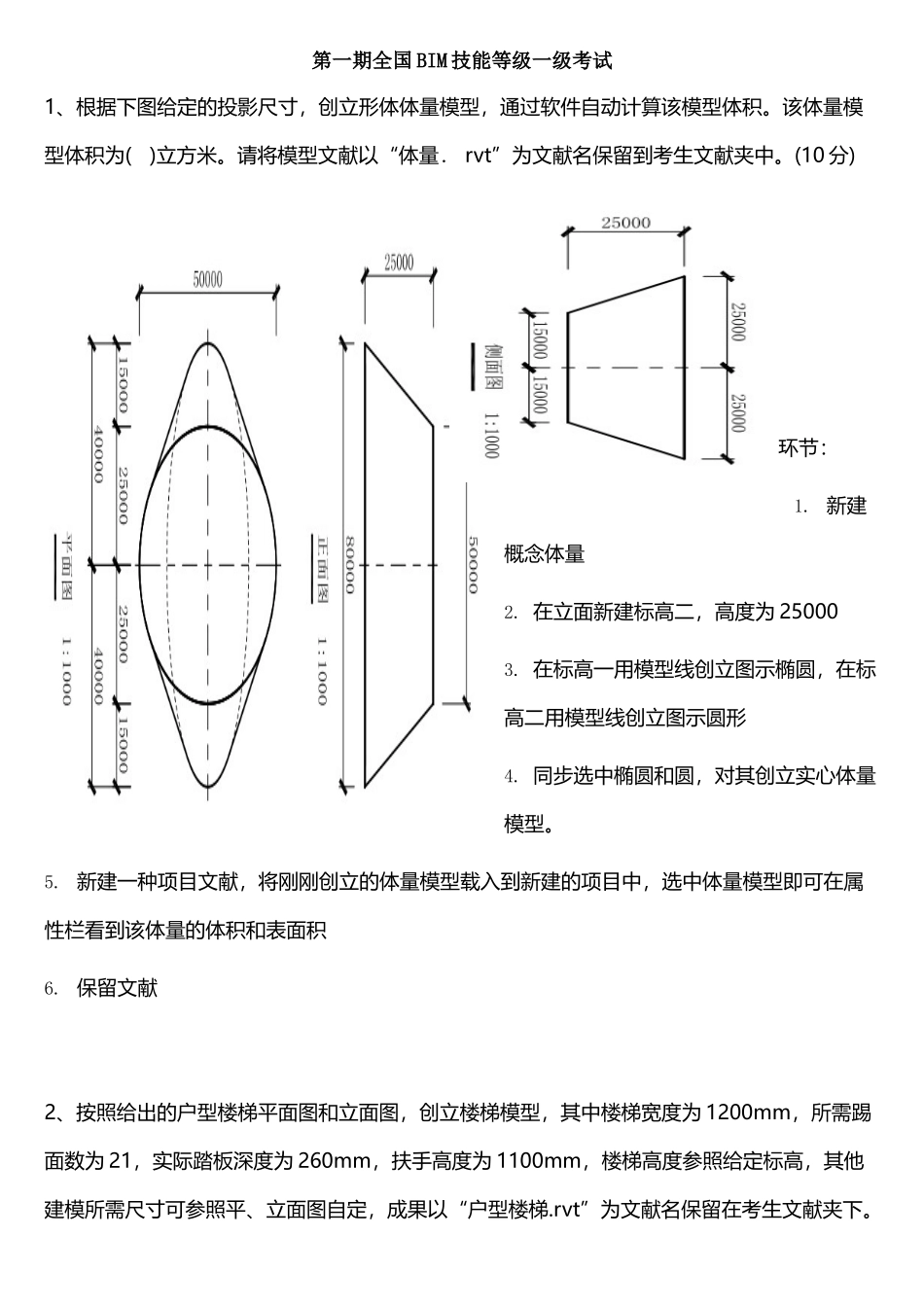

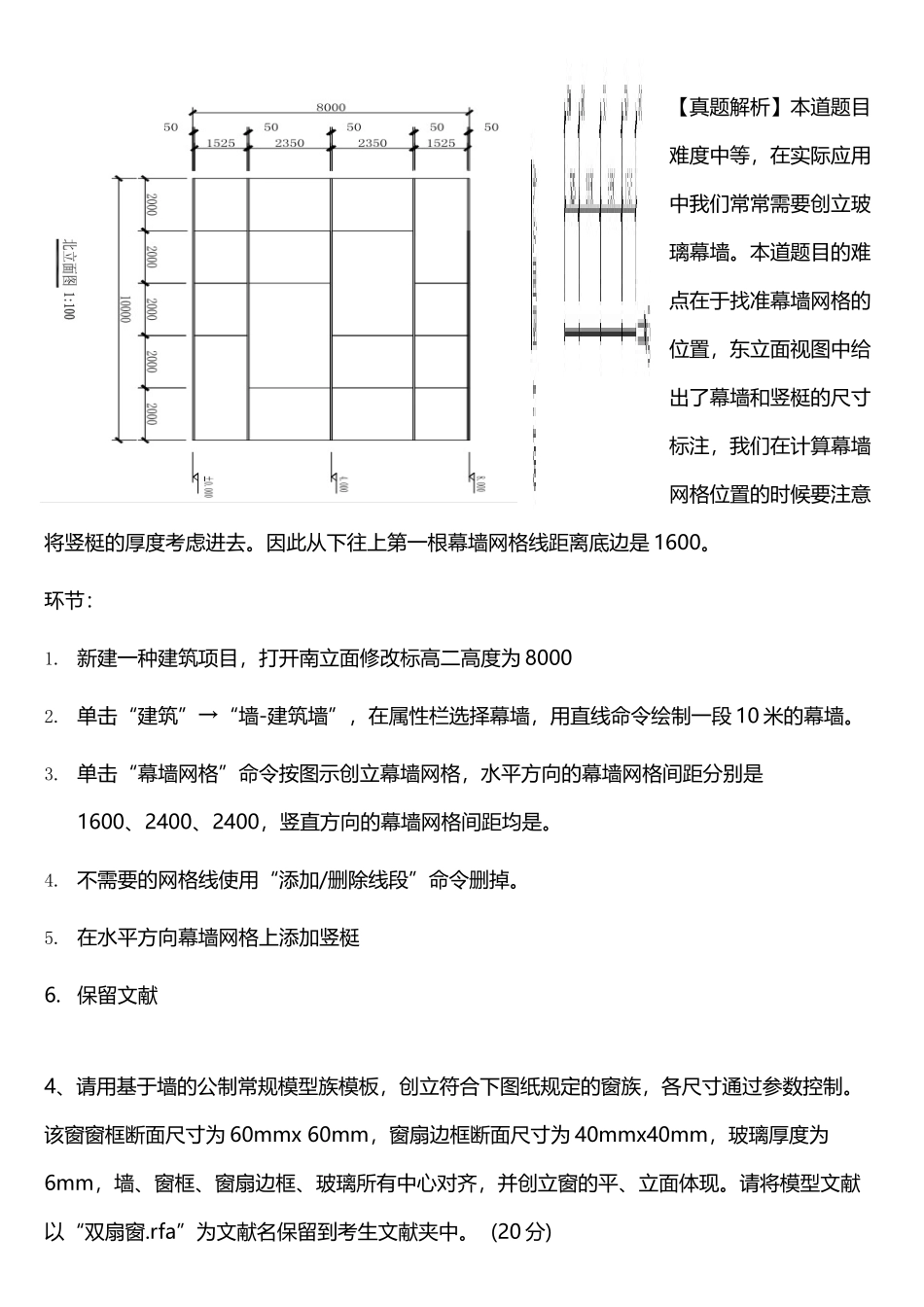

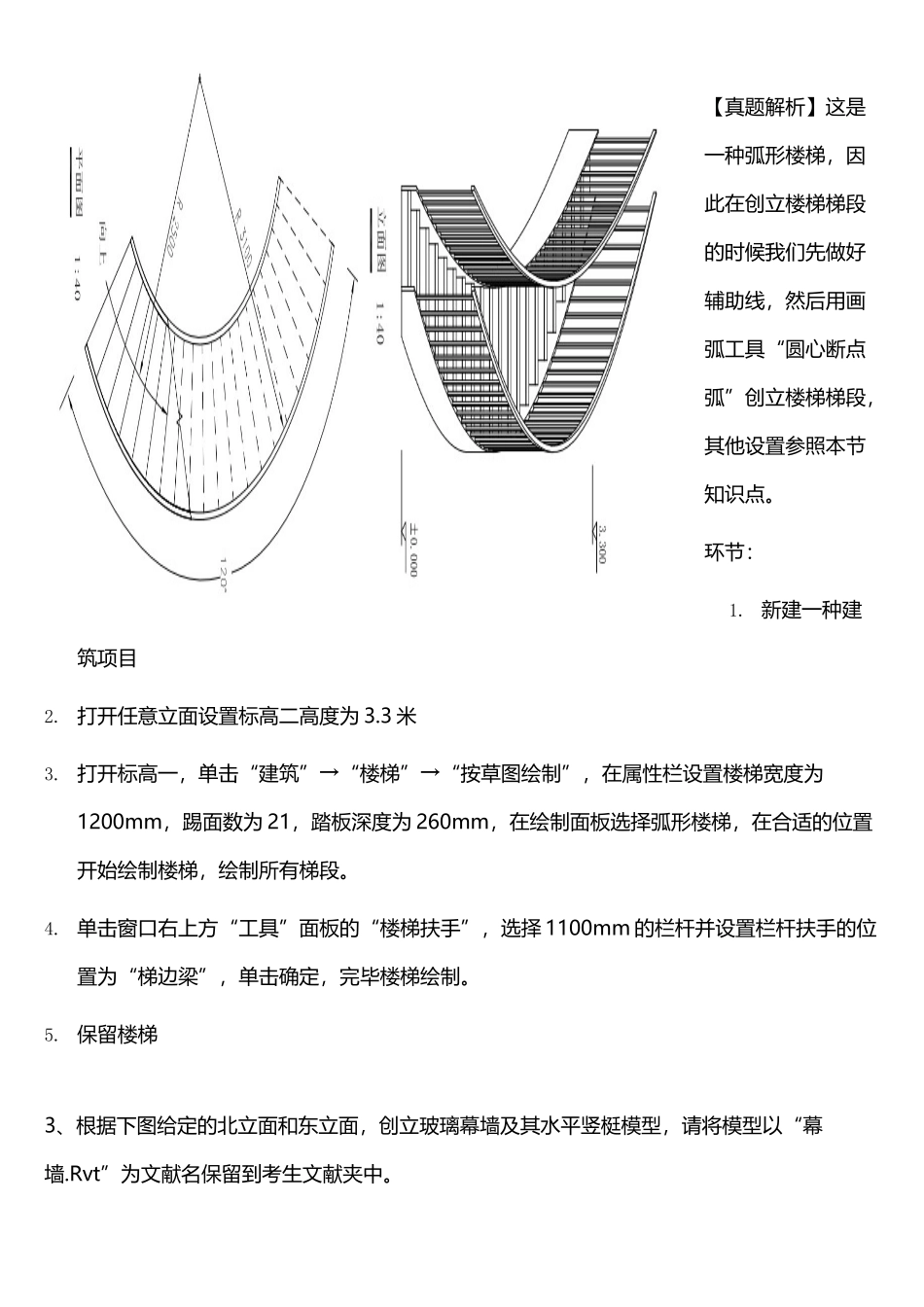

第一期全国 BIM 技能等级一级考试1、根据下图给定的投影尺寸,创立形体体量模型,通过软件自动计算该模型体积。该体量模型体积为( )立方米。请将模型文献以“体量. rvt”为文献名保留到考生文献夹中。(10 分)环节:1. 新建概念体量2. 在立面新建标高二,高度为 250003. 在标高一用模型线创立图示椭圆,在标高二用模型线创立图示圆形4. 同步选中椭圆和圆,对其创立实心体量模型。5. 新建一种项目文献,将刚刚创立的体量模型载入到新建的项目中,选中体量模型即可在属性栏看到该体量的体积和表面积6. 保留文献2、按照给出的户型楼梯平面图和立面图,创立楼梯模型,其中楼梯宽度为 1200mm,所需踢面数为 21,实际踏板深度为 260mm,扶手高度为 1100mm,楼梯高度参照给定标高,其他建模所需尺寸可参照平、立面图自定,成果以“户型楼梯.rvt”为文献名保留在考生文献夹下。【真题解析】这是一种弧形楼梯,因此在创立楼梯梯段的时候我们先做好辅助线,然后用画弧工具“圆心断点弧”创立楼梯梯段,其他设置参照本节知识点。环节:1. 新建一种建筑项目2. 打开任意立面设置标高二高度为 3.3 米3. 打开标高一,单击“建筑”→“楼梯”→“按草图绘制”,在属性栏设置楼梯宽度为1200mm,踢面数为 21,踏板深度为 260mm,在绘制面板选择弧形楼梯,在合适的位置开始绘制楼梯,绘制所有梯段。4. 单击窗口右上方“工具”面板的“楼梯扶手”,选择 1100mm 的栏杆并设置栏杆扶手的位置为“梯边梁”,单击确定,完毕楼梯绘制。5. 保留楼梯3、根据下图给定的北立面和东立面,创立玻璃幕墙及其水平竖梃模型,请将模型以“幕墙.Rvt”为文献名保留到考生文献夹中。【真题解析】本道题目难度中等,在实际应用中我们常常需要创立玻璃幕墙。本道题目的难点在于找准幕墙网格的位置,东立面视图中给出了幕墙和竖梃的尺寸标注,我们在计算幕墙网格位置的时候要注意将竖梃的厚度考虑进去。因此从下往上第一根幕墙网格线距离底边是 1600。环节:1. 新建一种建筑项目,打开南立面修改标高二高度为 80002. 单击“建筑”→“墙-建筑墙”,在属性栏选择幕墙,用直线命令绘制一段 10 米的幕墙。3. 单击“幕墙网格”命令按图示创立幕墙网格,水平方向的幕墙网格间距分别是1600、2400、2400,竖直方向的幕墙网格间距均是。4. 不需要的网格线使用“添加/删除线段”命令删掉。5. 在水平方向幕墙网格上添加竖梃6.保留文献4、请用基于墙的公制常规模型...
