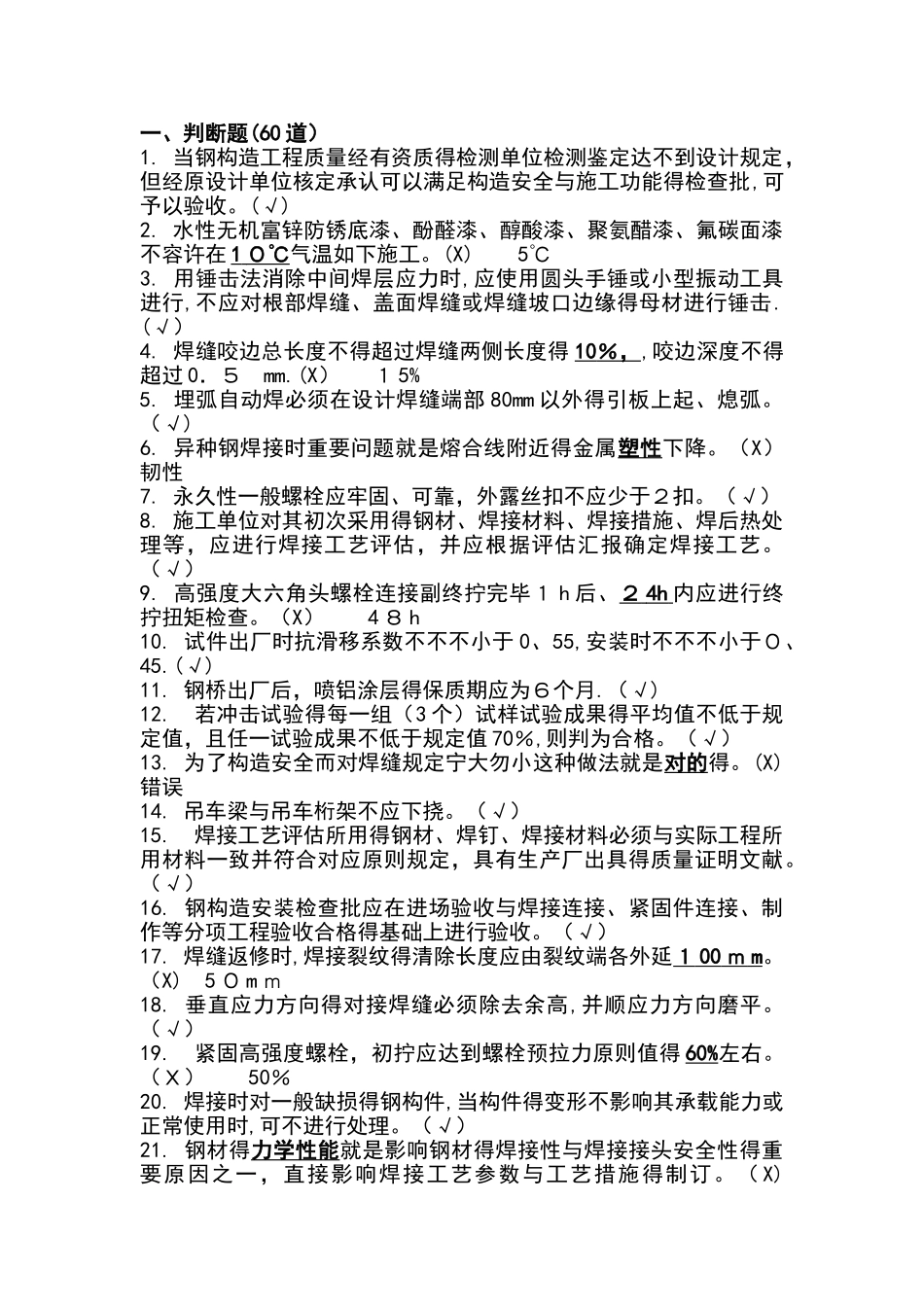

一、判断题(60 道）1. 当钢构造工程质量经有资质得检测单位检测鉴定达不到设计规定，但经原设计单位核定承认可以满足构造安全与施工功能得检查批,可予以验收。(√)2. 水性无机富锌防锈底漆、酚醛漆、醇酸漆、聚氨醋漆、氟碳面漆不容许在 1 ０℃ 气温如下施工。(X) 5℃3. 用锤击法消除中间焊层应力时,应使用圆头手锤或小型振动工具进行,不应对根部焊缝、盖面焊缝或焊缝坡口边缘得母材进行锤击.(√）4. 焊缝咬边总长度不得超过焊缝两侧长度得 10 ％， ,咬边深度不得超过 0．５ mm.(X） １ 5% 5. 埋弧自动焊必须在设计焊缝端部 80mm 以外得引板上起、熄弧。（√)6. 异种钢焊接时重要问题就是熔合线附近得金属塑性下降。（X） 韧性7. 永久性一般螺栓应牢固、可靠，外露丝扣不应少于２扣。（√）8. 施工单位对其初次采用得钢材、焊接材料、焊接措施、焊后热处理等，应进行焊接工艺评估，并应根据评估汇报确定焊接工艺。（√）9. 高强度大六角头螺栓连接副终拧完毕１ h 后、２ 4h 内应进行终拧扭矩检查。（X） 4 ８ h10. 试件出厂时抗滑移系数不不不小于 0、55,安装时不不不小于０、45.(√)11. 钢桥出厂后，喷铝涂层得保质期应为６个月.（√)12. 若冲击试验得每一组（3 个）试样试验成果得平均值不低于规定值，且任一试验成果不低于规定值 70％,则判为合格。（√）13. 为了构造安全而对焊缝规定宁大勿小这种做法就是对的得。(X) 错误14. 吊车梁与吊车桁架不应下挠。（√）15. 焊接工艺评估所用得钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合对应原则规定，具有生产厂出具得质量证明文献。（√）16. 钢构造安装检查批应在进场验收与焊接连接、紧固件连接、制作等分项工程验收合格得基础上进行验收。（√）17. 焊缝返修时,焊接裂纹得清除长度应由裂纹端各外延１ 00 ｍ m 。（X) 5 ０ m ｍ18. 垂直应力方向得对接焊缝必须除去余高,并顺应力方向磨平。（√）19. 紧固高强度螺栓，初拧应达到螺栓预拉力原则值得 60%左右。（Ｘ） 50％20. 焊接时对一般缺损得钢构件,当构件得变形不影响其承载能力或正常使用时,可不进行处理。（√）21. 钢材得力学性能就是影响钢材得焊接性与焊接接头安全性得重要原因之一，直接影响焊接工艺参数与工艺措施得制订。（ X) 化学成分22. 高强度螺栓连接副终拧后,螺栓丝扣外露应为 2—３扣,其中容许有 10％得螺栓丝扣外露 1 扣或４扣。（√）23. 刚性...
