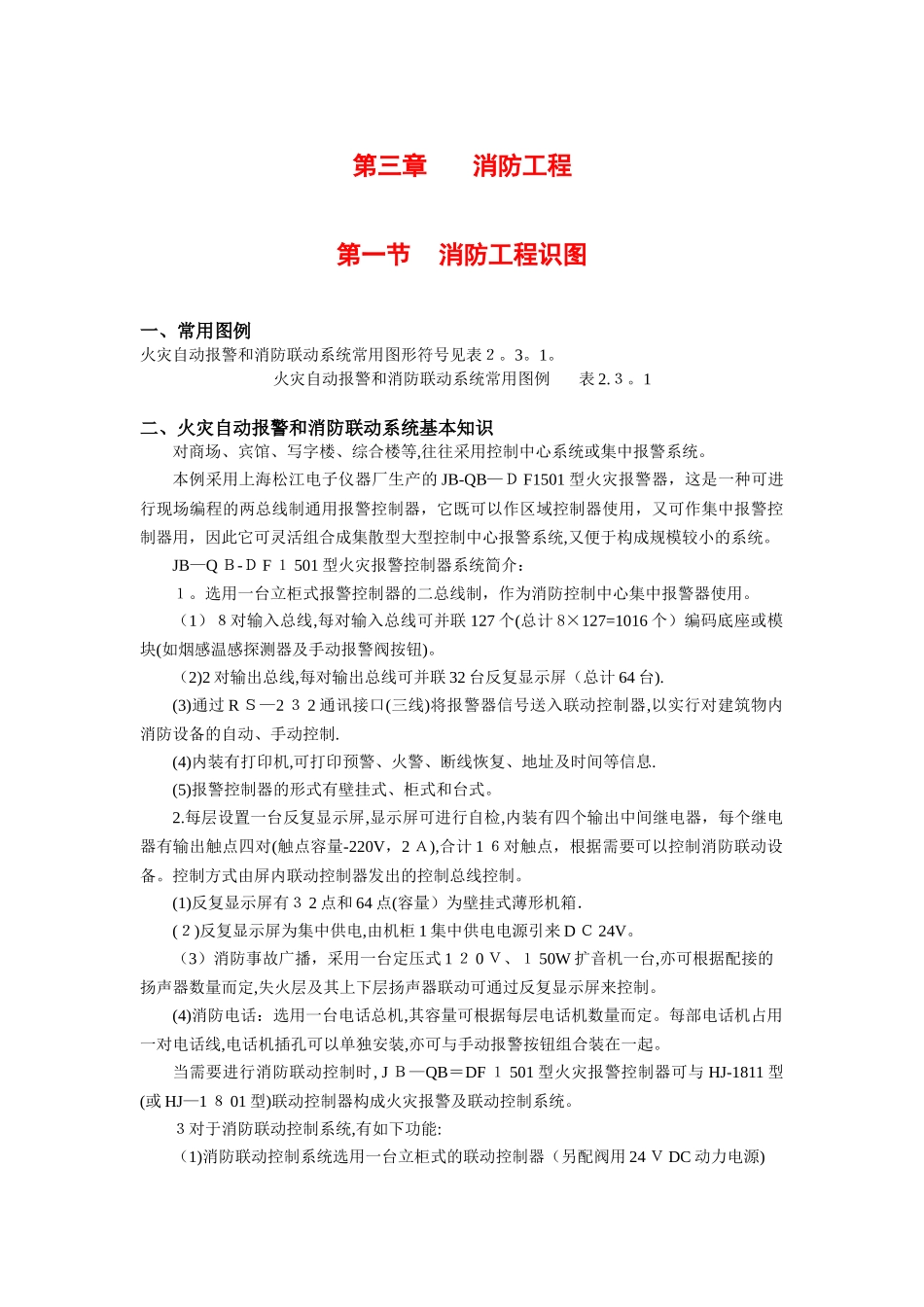

第三章 消防工程第一节 消防工程识图一、常用图例 火灾自动报警和消防联动系统常用图形符号见表２。3。1。火灾自动报警和消防联动系统常用图例 表 2.３。1二、火灾自动报警和消防联动系统基本知识对商场、宾馆、写字楼、综合楼等,往往采用控制中心系统或集中报警系统。本例采用上海松江电子仪器厂生产的 JB-QB—Ｄ F1501 型火灾报警器，这是一种可进行现场编程的两总线制通用报警控制器，它既可以作区域控制器使用，又可作集中报警控制器用，因此它可灵活组合成集散型大型控制中心报警系统,又便于构成规模较小的系统。JB—Q Ｂ-Ｄ F １ 501 型火灾报警控制器系统简介：１。选用一台立柜式报警控制器的二总线制，作为消防控制中心集中报警器使用。（1）８对输入总线,每对输入总线可并联 127 个(总计 8×127=1016 个）编码底座或模块(如烟感温感探测器及手动报警阀按钮)。（2)2 对输出总线,每对输出总线可并联 32 台反复显示屏（总计 64 台).(3)通过 R Ｓ—2 ３ 2 通讯接口(三线)将报警器信号送入联动控制器,以实行对建筑物内消防设备的自动、手动控制.(4)内装有打印机,可打印预警、火警、断线恢复、地址及时间等信息.(5)报警控制器的形式有壁挂式、柜式和台式。2.每层设置一台反复显示屏,显示屏可进行自检,内装有四个输出中间继电器，每个继电器有输出触点四对(触点容量-220V，2 Ａ),合计 1 ６对触点，根据需要可以控制消防联动设备。控制方式由屏内联动控制器发出的控制总线控制。(1)反复显示屏有３ 2 点和 64 点(容量）为壁挂式薄形机箱．(２)反复显示屏为集中供电,由机柜 1 集中供电电源引来 D Ｃ 24V。（3）消防事故广播，采用一台定压式 1 ２ 0 Ｖ、１ 50W 扩音机一台,亦可根据配接的扬声器数量而定,失火层及其上下层扬声器联动可通过反复显示屏来控制。(4)消防电话：选用一台电话总机,其容量可根据每层电话机数量而定。每部电话机占用一对电话线,电话机插孔可以单独安装,亦可与手动报警按钮组合装在一起。当需要进行消防联动控制时, J Ｂ—QB＝DF １ 501 型火灾报警控制器可与 HJ-1811 型(或 HJ—1 ８ 01 型)联动控制器构成火灾报警及联动控制系统。３对于消防联动控制系统,有如下功能:（1)消防联动控制系统选用一台立柜式的联动控制器（另配阀用 24 Ｖ DC 动力电源)１)一对输出控制总线（即二总线控制)，可控制 3 ２台反复显示屏(或远程控制器）内的继电器来达到每层消防联动...
