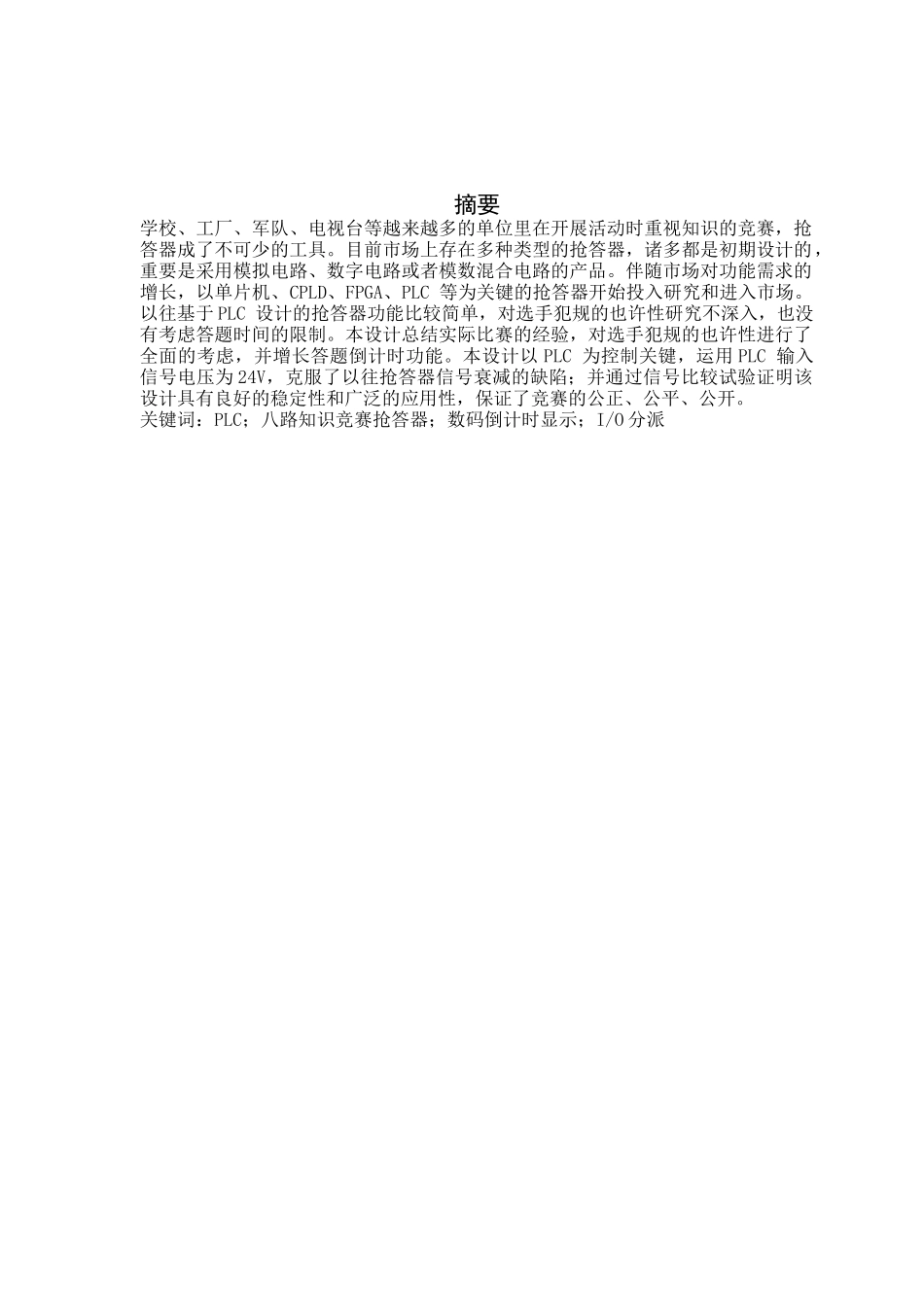

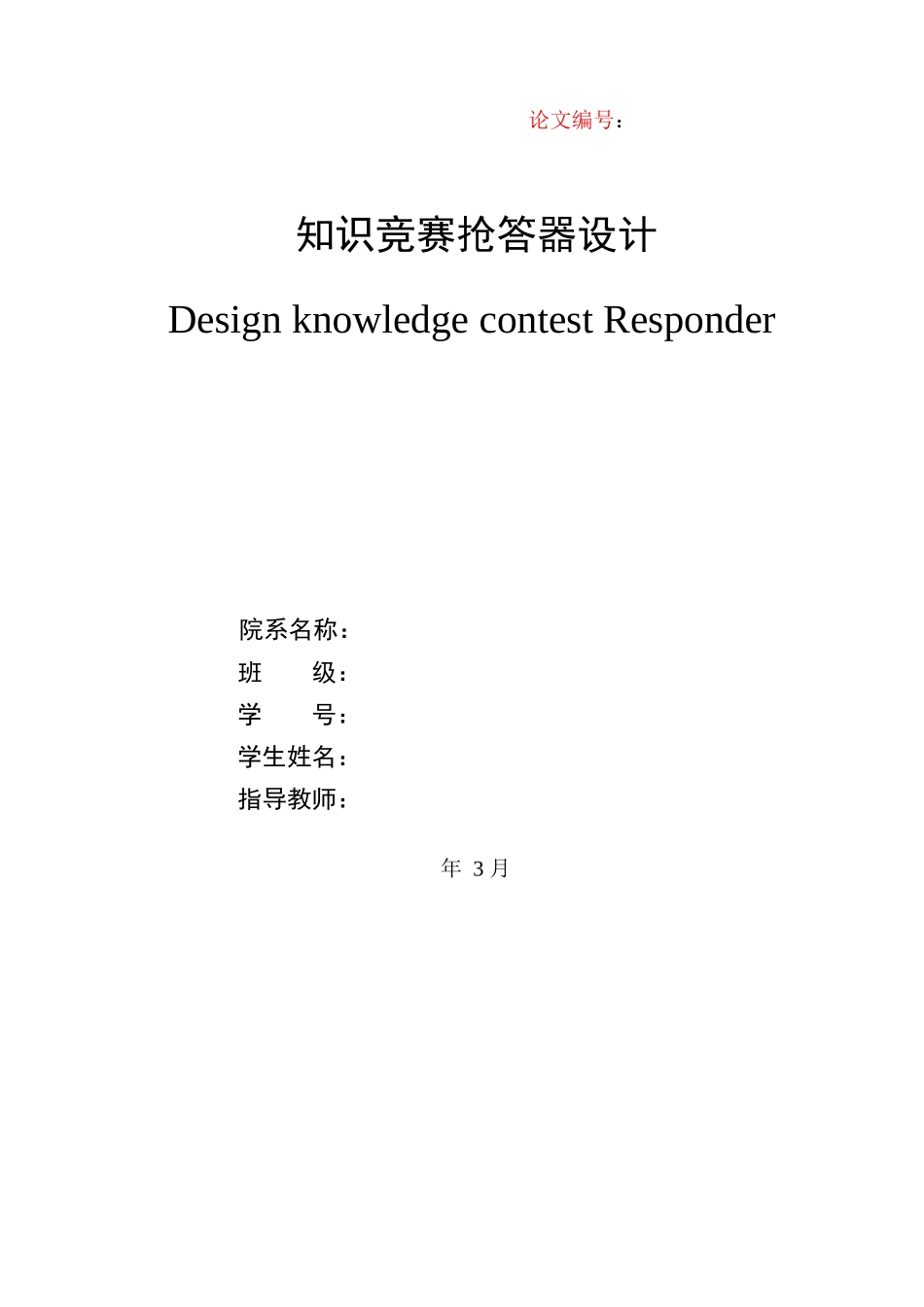

毕业设计(论文)题目名称:知识竞赛抢答器设计院系名称:班 级:学 号:学生姓名:指导教师: 3 月 知识竞赛抢答器设计Design knowledge contest Responder院系名称:班 级:学 号:学生姓名:指导教师: 年 3 月论文编号:摘要 学校、工厂、军队、电视台等越来越多的单位里在开展活动时重视知识的竞赛,抢答器成了不可少的工具。目前市场上存在多种类型的抢答器,诸多都是初期设计的,重要是采用模拟电路、数字电路或者模数混合电路的产品。伴随市场对功能需求的增长,以单片机、CPLD、FPGA、PLC 等为关键的抢答器开始投入研究和进入市场。以往基于 PLC 设计的抢答器功能比较简单,对选手犯规的也许性研究不深入,也没有考虑答题时间的限制。本设计总结实际比赛的经验,对选手犯规的也许性进行了全面的考虑,并增长答题倒计时功能。本设计以 PLC 为控制关键,运用 PLC 输入信号电压为 24V,克服了以往抢答器信号衰减的缺陷;并通过信号比较试验证明该设计具有良好的稳定性和广泛的应用性,保证了竞赛的公正、公平、公开。关键词:PLC;八路知识竞赛抢答器;数码倒计时显示;I/O 分派目 录目 录..................................................................................................................................1摘 要.................................................................2第 1 章 绪论..........................................................31.1 课题研究背景..........................................................................................................31.2 课题研究内容..........................................................................................................3第 2 章 可编程控制器概述..............................................42.1 PLC 的简介..............................................................................................................42.2 用单片机和 PLC 分别做系统的比较.......................................................................5第 3 章 抢答器功能设计规定.............................................6第 4 章 硬件设计.......................................................74.1 控制器.....................................................
