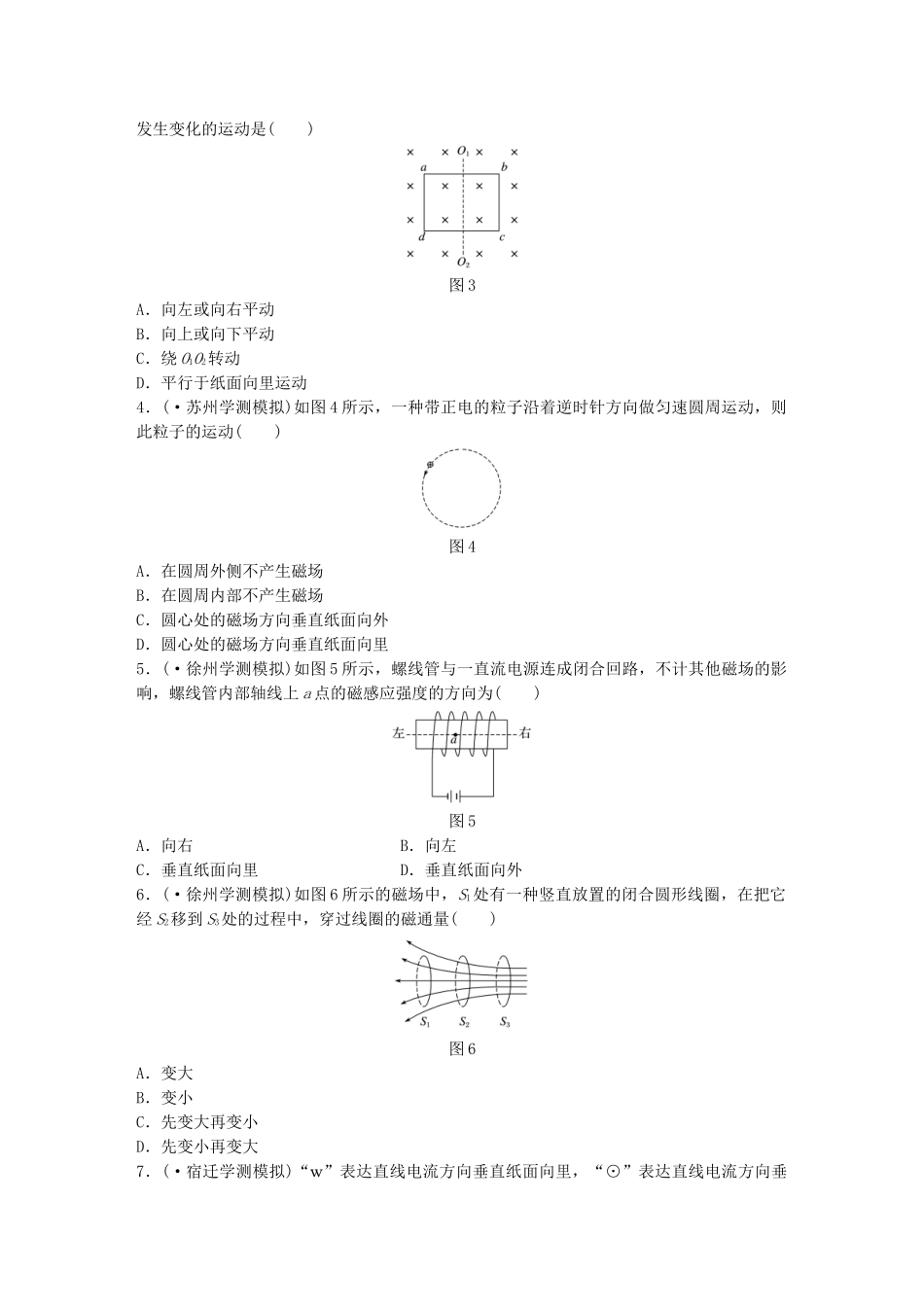

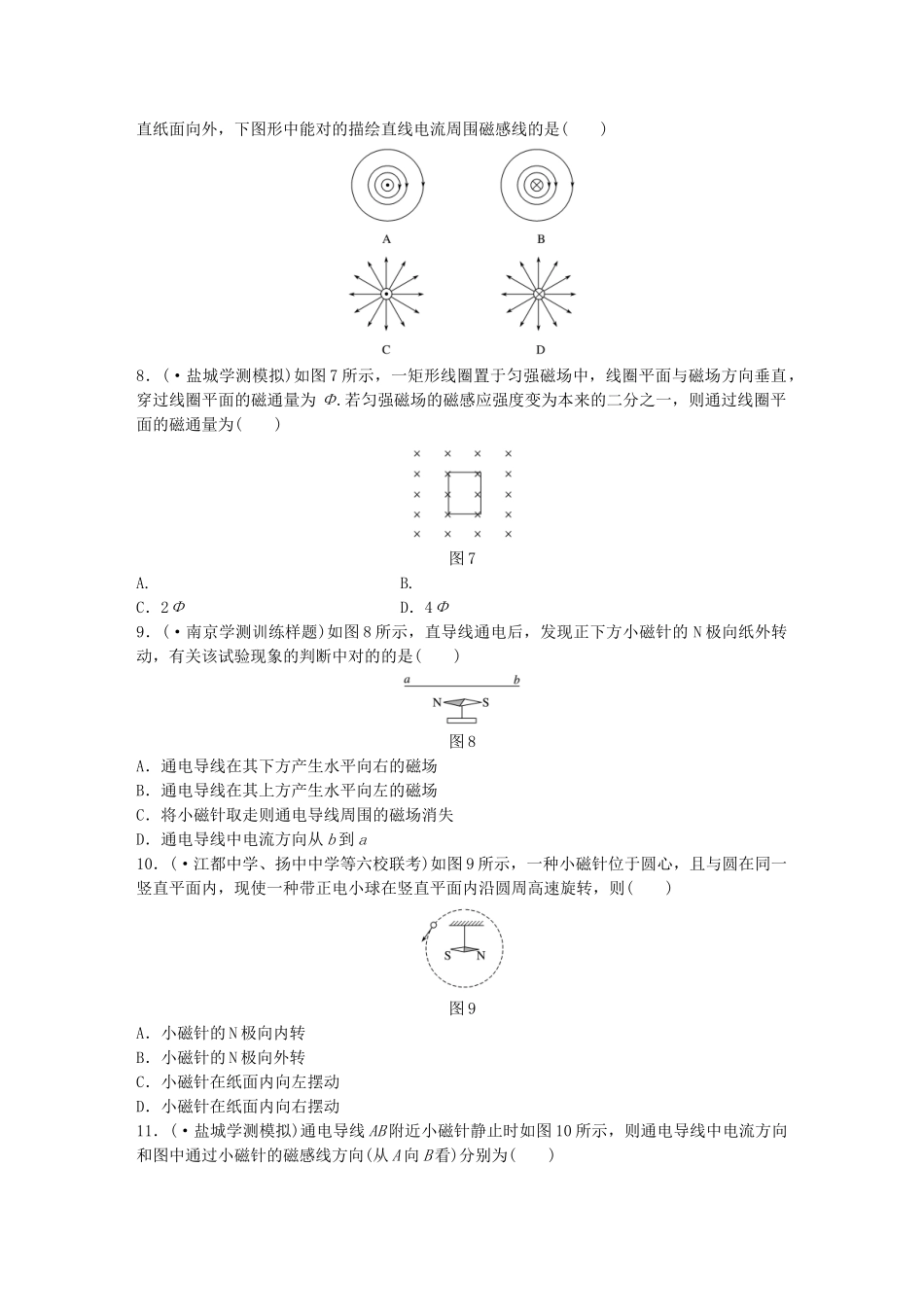

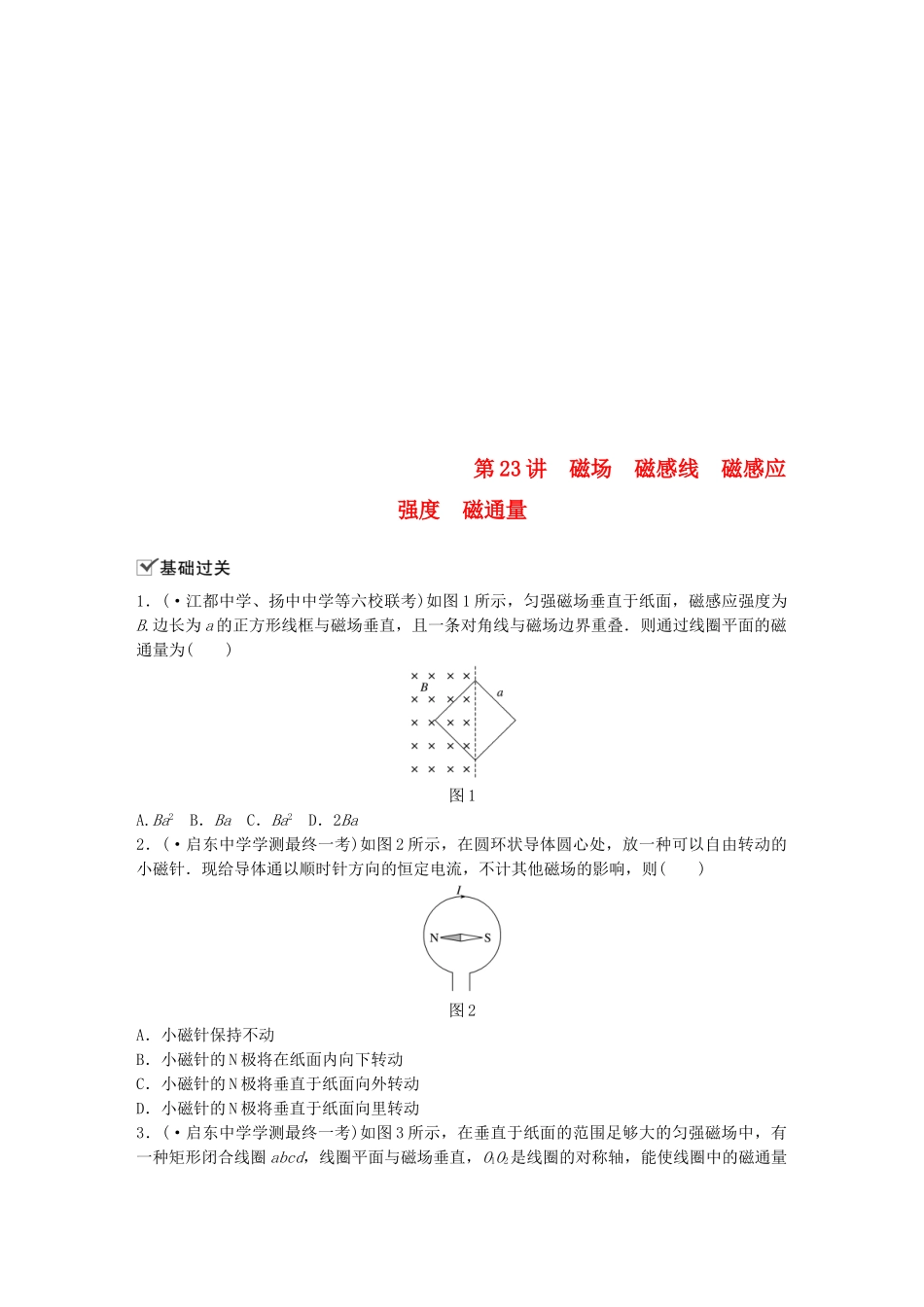

第 23 讲 磁场 磁感线 磁感应强度 磁通量1．(·江都中学、扬中中学等六校联考)如图 1 所示，匀强磁场垂直于纸面，磁感应强度为B.边长为 a 的正方形线框与磁场垂直，且一条对角线与磁场边界重叠．则通过线圈平面的磁通量为( )图 1A.Ba2 B．Ba C．Ba2 D．2Ba2．(·启东中学学测最终一考)如图 2 所示，在圆环状导体圆心处，放一种可以自由转动的小磁针．现给导体通以顺时针方向的恒定电流，不计其他磁场的影响，则( )图 2A．小磁针保持不动B．小磁针的 N 极将在纸面内向下转动C．小磁针的 N 极将垂直于纸面向外转动D．小磁针的 N 极将垂直于纸面向里转动3．(·启东中学学测最终一考)如图 3 所示，在垂直于纸面的范围足够大的匀强磁场中，有一种矩形闭合线圈 abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，能使线圈中的磁通量发生变化的运动是( )图 3A．向左或向右平动B．向上或向下平动C．绕 O1O2转动D．平行于纸面向里运动4．(·苏州学测模拟)如图 4 所示，一种带正电的粒子沿着逆时针方向做匀速圆周运动，则此粒子的运动( )图 4A．在圆周外侧不产生磁场B．在圆周内部不产生磁场C．圆心处的磁场方向垂直纸面向外D．圆心处的磁场方向垂直纸面向里5．(·徐州学测模拟)如图 5 所示，螺线管与一直流电源连成闭合回路，不计其他磁场的影响，螺线管内部轴线上 a 点的磁感应强度的方向为( )图 5A．向右 B．向左C．垂直纸面向里 D．垂直纸面向外6．(·徐州学测模拟)如图 6 所示的磁场中，S1处有一种竖直放置的闭合圆形线圈，在把它经 S2移到 S3处的过程中，穿过线圈的磁通量( )图 6A．变大B．变小C．先变大再变小D．先变小再变大7．(·宿迁学测模拟)“”表达直线电流方向垂直纸面向里，“⊙”表达直线电流方向垂直纸面向外，下图形中能对的描绘直线电流周围磁感线的是( )8．(·盐城学测模拟)如图 7 所示，一矩形线圈置于匀强磁场中，线圈平面与磁场方向垂直，穿过线圈平面的磁通量为 Φ.若匀强磁场的磁感应强度变为本来的二分之一，则通过线圈平面的磁通量为( )图 7A. B.C．2Φ D．4Φ9．(·南京学测训练样题)如图 8 所示，直导线通电后，发现正下方小磁针的 N 极向纸外转动，有关该试验现象的判断中对的的是( )图 8A．通电导线在其下方产生水平向右的磁场B．通电导线在其上方产生水平向左的磁场C．将小磁针取走则通电导线周围的磁场消失D．通电导线中电流方向从 b 到 a10．(·江都中...
