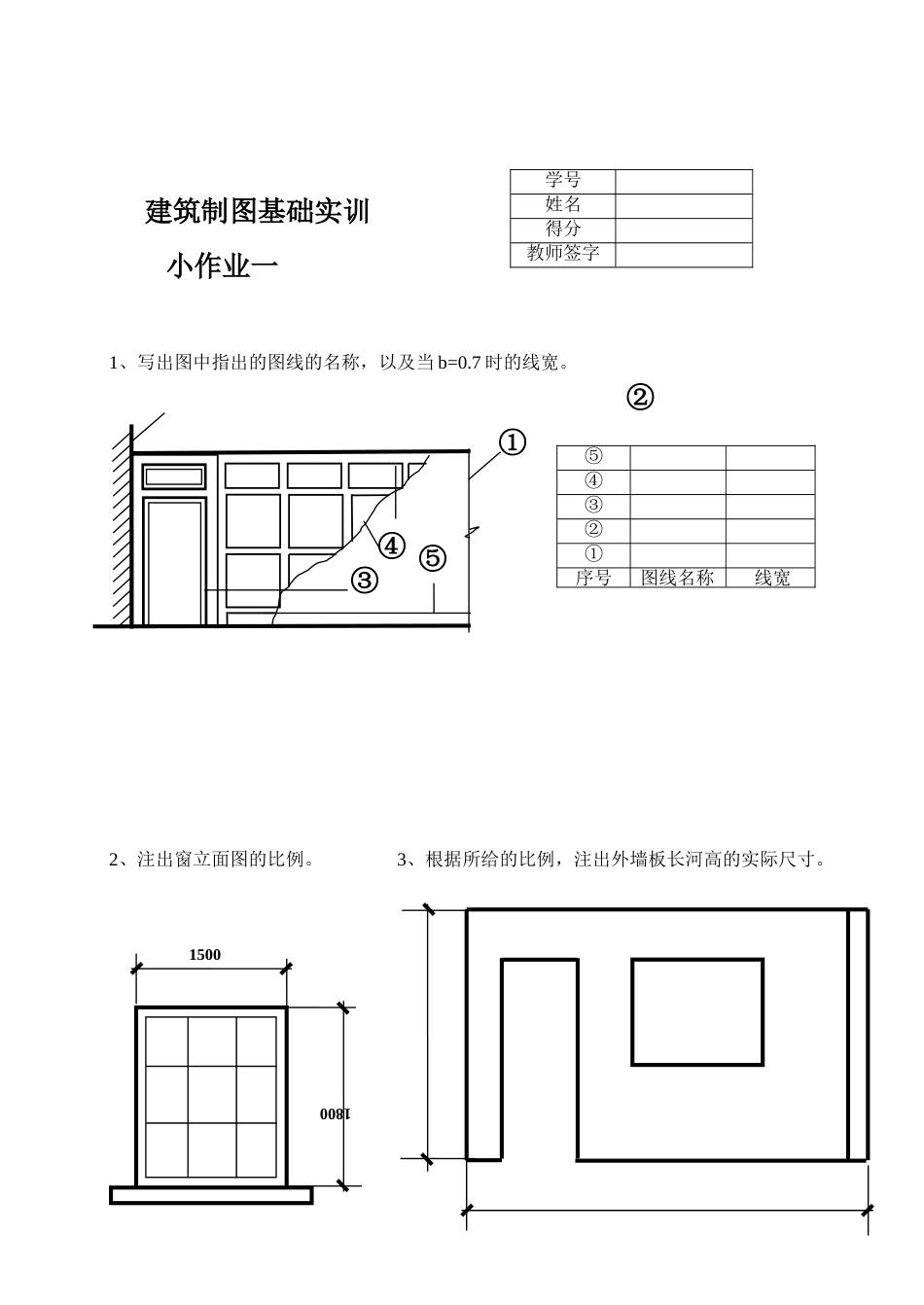

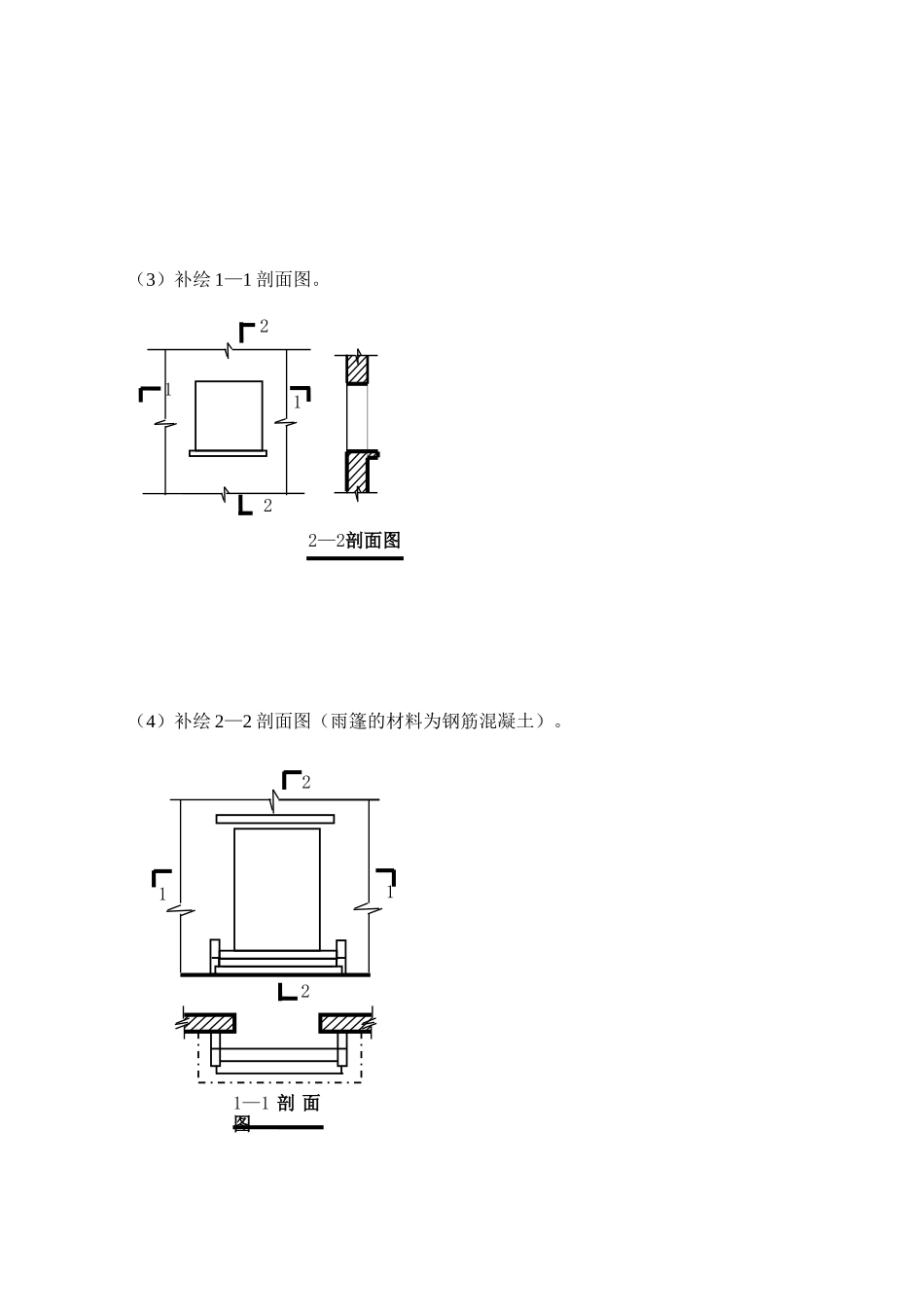

①⑤④③15001800② 建筑制图基础实训 小作业一1、写出图中指出的图线的名称，以及当 b=0.7 时的线宽。2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的实际尺寸。学号姓名得分教师签字⑤④③②①序号图线名称线宽11 窗立面图 外墙板立面图 1：604、作出下列建筑形体的剖面图与断面图。（1）作 1—1 剖面图。 （2）作形体的半剖面图。（3）补绘 1—1 剖面图。 （4）补绘 2—2 剖面图（雨篷的材料为钢筋混凝土）。 12212—2剖面图11221—1 剖 面图2---2 剖面图1111剖面图22（5）补绘 2-2 剖面图（6）补绘 1—1、2—2、3—3 断面图。（7）补画 1—1 阶梯剖面图。2331125、简答题（1）土木工程制图中的图线有几种？其用途有何不一样？（2）标注尺寸时，绘制 45°短线的起止符号应注意哪些问题？（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的重要区别是什么？两者又有何联络？（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？ 精品最新资料，word 文档，可以自由编辑！！文档下载 【本页是封面，下载后可以删除!】
