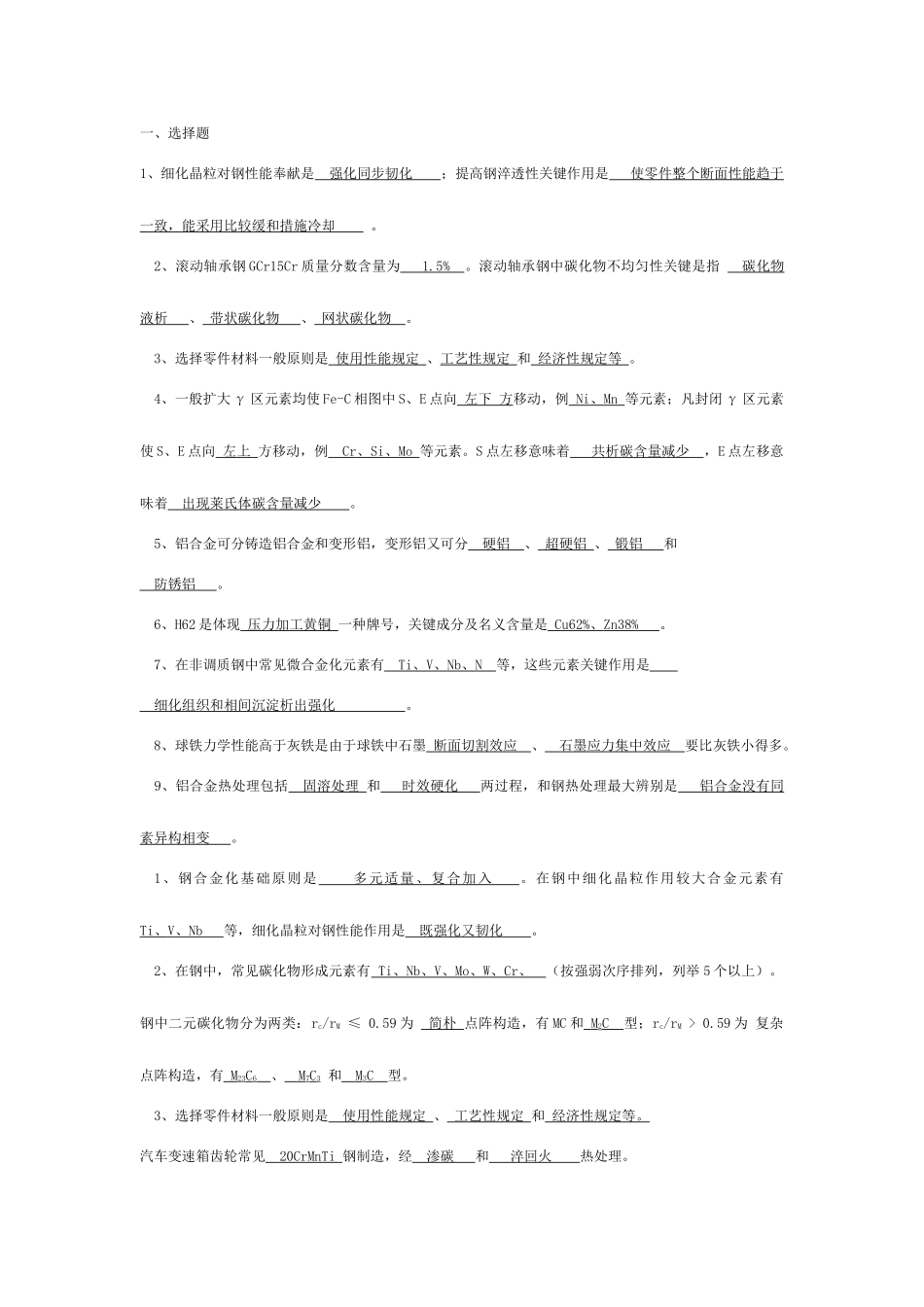

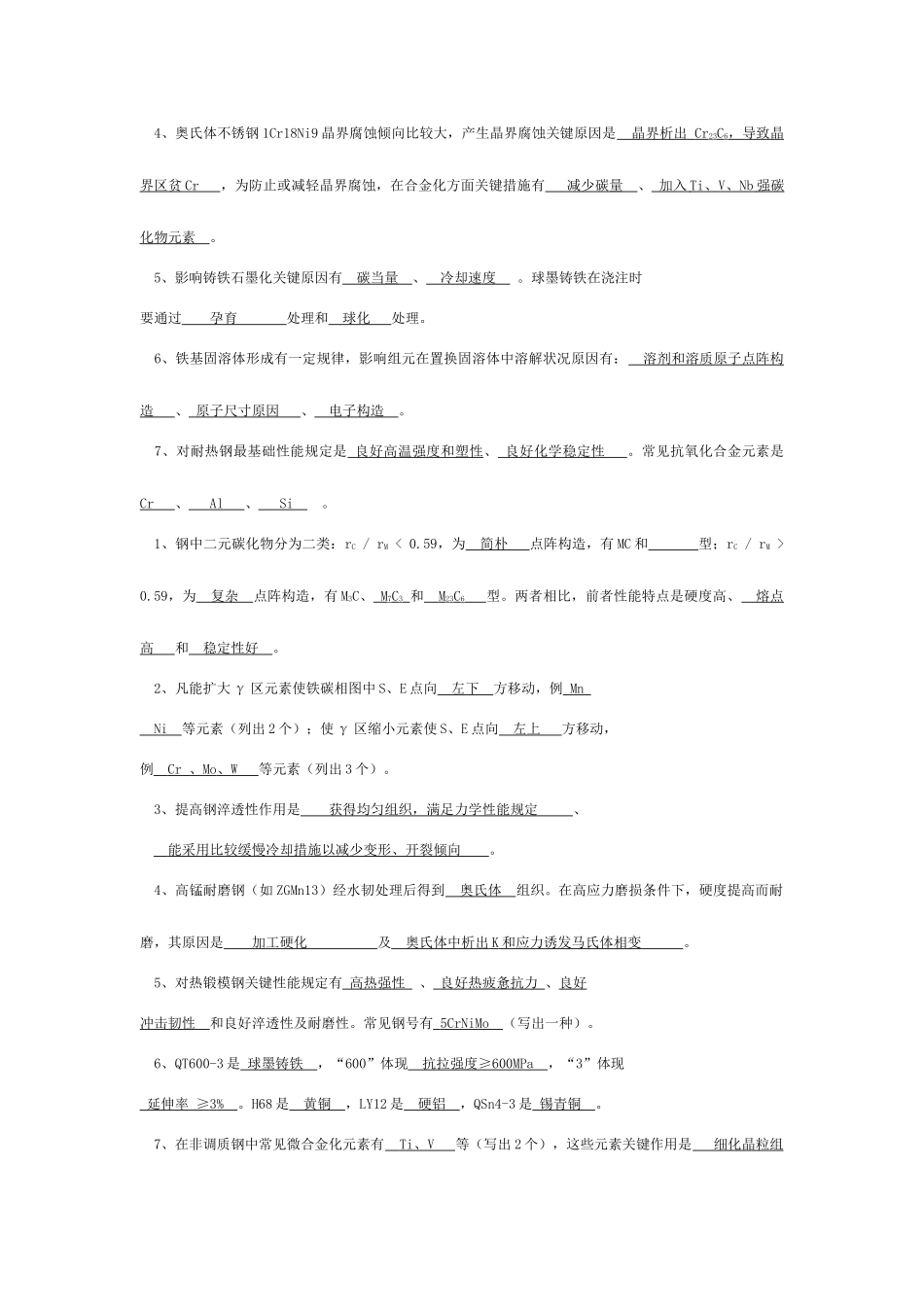

一、选择题1、细化晶粒对钢性能奉献是 强化同步韧化 ；提高钢淬透性关键作用是 使零件整个断面性能趋于一致，能采用比较缓和措施冷却 。2、滚动轴承钢 GCr15Cr 质量分数含量为 1.5% 。滚动轴承钢中碳化物不均匀性关键是指 碳化物液析 、 带状碳化物 、 网状碳化物 。3、选择零件材料一般原则是 使用性能规定 、工艺性规定 和 经济性规定等 。4、一般扩大 γ 区元素均使 Fe-C 相图中 S、E 点向 左下 方移动，例 Ni 、 Mn 等元素；凡封闭 γ 区元素使 S、E 点向 左上 方移动，例 Cr 、 Si 、 Mo 等元素。S 点左移意味着 共析碳含量减少 ，E 点左移意味着 出现莱氏体碳含量减少 。5、铝合金可分铸造铝合金和变形铝，变形铝又可分 硬铝 、 超硬铝 、 锻铝 和 防锈铝 。6、H62 是体现 压力加工黄铜 一种牌号，关键成分及名义含量是 Cu62% 、 Zn38% 。 7、在非调质钢中常见微合金化元素有 Ti 、 V 、 Nb 、 N 等，这些元素关键作用是 细化组织和相间沉淀析出强化 。 8、球铁力学性能高于灰铁是由于球铁中石墨 断面切割效应 、 石墨应力集中效应 要比灰铁小得多。 9、铝合金热处理包括 固溶处理 和 时效硬化 两过程，和钢热处理最大辨别是 铝合金没有同素异构相变 。1、钢合金化基础原则是 多元适量、复合加入 。在钢中细化晶粒作用较大合金元素有 Ti 、 V 、 Nb 等，细化晶粒对钢性能作用是 既强化又韧化 。2、在钢中，常见碳化物形成元素有 Ti 、 Nb 、 V 、 Mo 、 W 、 Cr 、 （按强弱次序排列，列举 5 个以上）。钢中二元碳化物分为两类：rc/rM ≤ 0.59 为 简朴 点阵构造，有 MC 和 M 2C 型；rc/rM > 0.59 为 复杂点阵构造，有 M 23C6 、 M 7C3 和 M 3C 型。3、选择零件材料一般原则是 使用性能规定 、 工艺性规定 和 经济性规定等。汽车变速箱齿轮常见 20CrMnTi 钢制造，经 渗碳 和 淬回火 热处理。4、奥氏体不锈钢 1Cr18Ni9 晶界腐蚀倾向比较大，产生晶界腐蚀关键原因是 晶界析出 Cr 23C6，导致晶界区贫 Cr ，为防止或减轻晶界腐蚀，在合金化方面关键措施有 减少 碳 量 、 加入 Ti 、 V 、 Nb 强碳 化物元素 。 5、影响铸铁石墨化关键原因有 碳当量 、 冷却速度 。球墨铸铁在浇注时要通过 孕育 处理和 球化 处理。 6、铁基固溶体形成有一定规律，影响组元在置...
