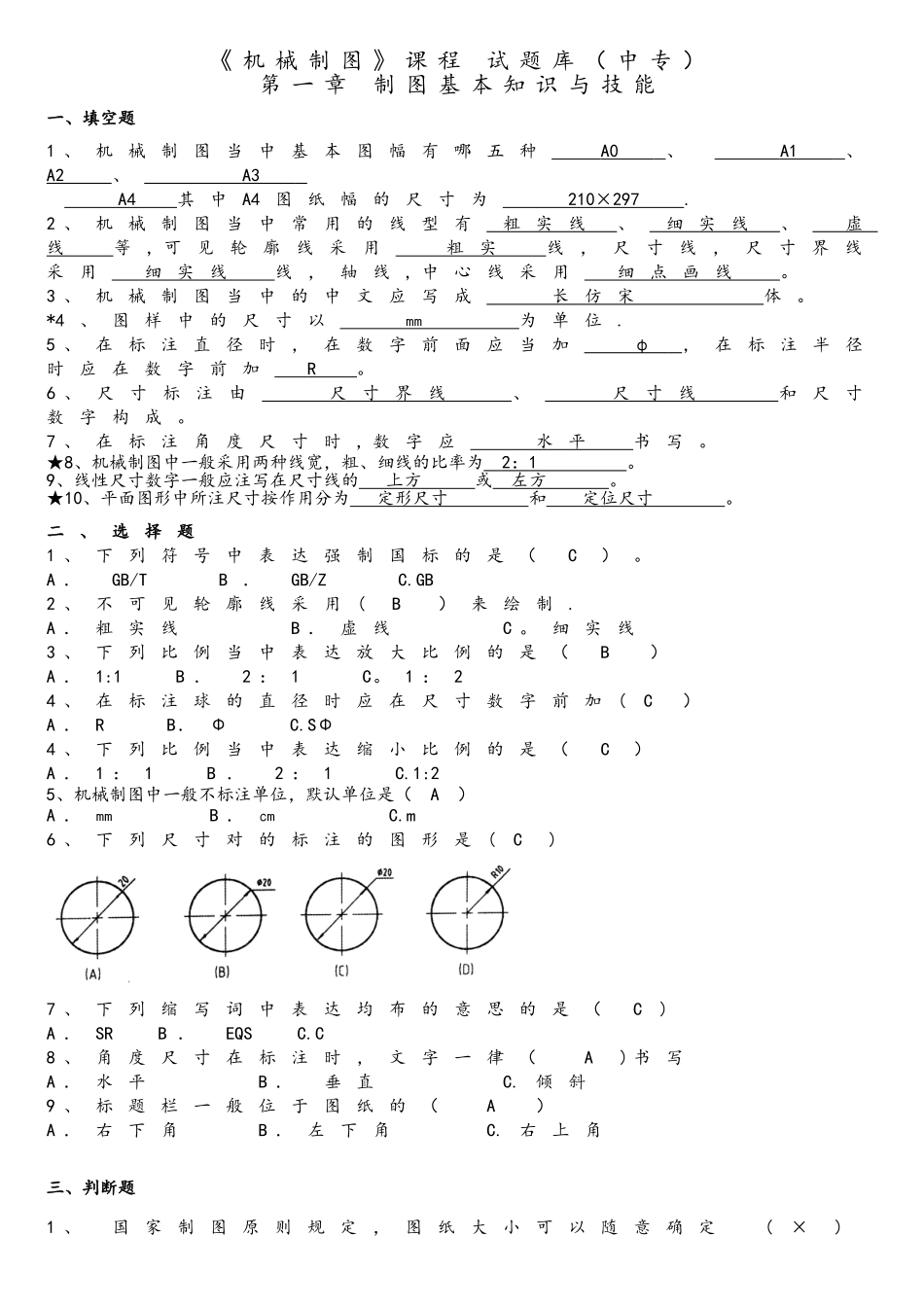

《 机 械 制 图 》 课 程 试 题 库 （ 中 专 ）第 一 章 制 图 基 本 知 识 与 技 能一、填空题1 、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 .2 、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等, 可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线, 中心线采用 细点画线 。3 、机械制图当中的中文应写成 长仿宋 体。*4、图样中的尺寸以 ㎜ 为单位.5 、在标注直径时，在数字前面应当加 φ ，在标注半径时应在数字前加 R 。6 、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字构成。7 、在标注角度尺寸时, 数字应 水平 书写。★8、机械制图中一般采用两种线宽，粗、细线的比率为 2 ： 1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。二、选择题1 、下列符号中表达强制国标的是（ C ）。A ． GB/T B． GB/Z C.GB2 、不可见轮廓线采用( B ）来绘制.A ．粗实线 B ．虚线 C 。细实线3 、下列比例当中表达放大比例的是（ B ）A ．1:1 B ． 2 ：1 C。1 ：24 、在标注球的直径时应在尺寸数字前加( C ）A ．R B．Φ C.SΦ4 、下列比例当中表达缩小比例的是（ C ）A ．1 ：1 B ． 2 ：1 C.1:25、机械制图中一般不标注单位，默认单位是（ A ）A ．㎜ B ．㎝ C.m6 、下列尺寸对的标注的图形是( C )7 、下列缩写词中表达均布的意思的是（ C )A ．SR B ． EQS C.C8 、角度尺寸在标注时，文字一律（ A ) 书写A ．水平 B ． 垂直 C.倾斜9 、标题栏一般位于图纸的（ A ）A ．右下角 B ．左下角 C.右上角三、判断题1 、国家制图原则规定，图纸大小可以随意确定 ( × )2 、比例是指图样与实物对应要素的线性尺寸之比。（ × ）3 、2 ：1 是缩小比例。( × ）4 、绘制机械图样时, 尽量采用1 ：1 的比例（ √ ）5 、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。（ √ )6 、丁字尺与三角板随意配合，便可画出65度的倾斜线。（ × ）7 、国家制图原则规定，可见的轮廓线用虚线绘制。（ × )8 、国家制图原则规定，多种图线的粗细相似。（ × )9 、制图原则规定，图样中标注的尺寸数值为工件的最终完毕尺寸。（√ ）10、图...
